CHELIC（チェリック）

ツイン軸シリンダ CDRシリーズ　チューブ内径 10・16・20

カタログ |

通常単価(税別): -

税込単価: -

通常出荷日：21日目～99日目

CHELIC（チェリック）一般型シリンダツイン軸シリンダ CDRシリーズチューブ内径 10・16...

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

仕様

動作方式	複動タイプ
使用流体	空気
使用圧力 kgf/cm²（kPa）	1～8.5（100～850）
最大使用圧力 kgf/cm²（kPa）	9.5（950）
使用温度 ℃	0～+60
使用速度 mm/sec	50～700
ストローク調整 mm	-5～0

材質

材質	本体	アルミ
ロッド材質	チューブ径10	ステンレス
ロッド材質	チューブ径16・20	スチール

規格表

型番リスト

表示件数

型番

CDR16-[10,20,25,30,40,50,75,100,125,150]

CDR16-[10,20,25,30,40,50,75,100,125,150]-[SB,SD,SE][1,2]

CDR20-[10,20,25,30,40,50,75,100,125,150]

CDR20-[10,20,25,30,40,50,75,100,125,150]-[SB,SD,SE][1,2]

ストローク L

(mm)

シリンダ内径 D

(φ)

センサ数量

センサ種類

最小発注数量

10 ～ 150	16	-	無し	1個
10 ～ 150	16	1個 / 2個	ACS-30E / ACS-9B / ACS-9D	1個
10 ～ 150	20	-	無し	1個
10 ～ 150	20	1個 / 2個	ACS-30E / ACS-9B / ACS-9D	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	21日目〜
- ( - )	21日目〜
- ( - )	21日目〜
- ( - )	21日目〜

詳細情報

基本情報

基本情報

CHELIC（チェリック）一般型シリンダツイン軸シリンダ CDRシリーズチューブ内径 10・16・20。
【特長】
・2線式。
・ランプあり。
・接点あり。
・複動タイプ。
・フリー供給方式。
・使用流体空気。

カタログ

商品TOP

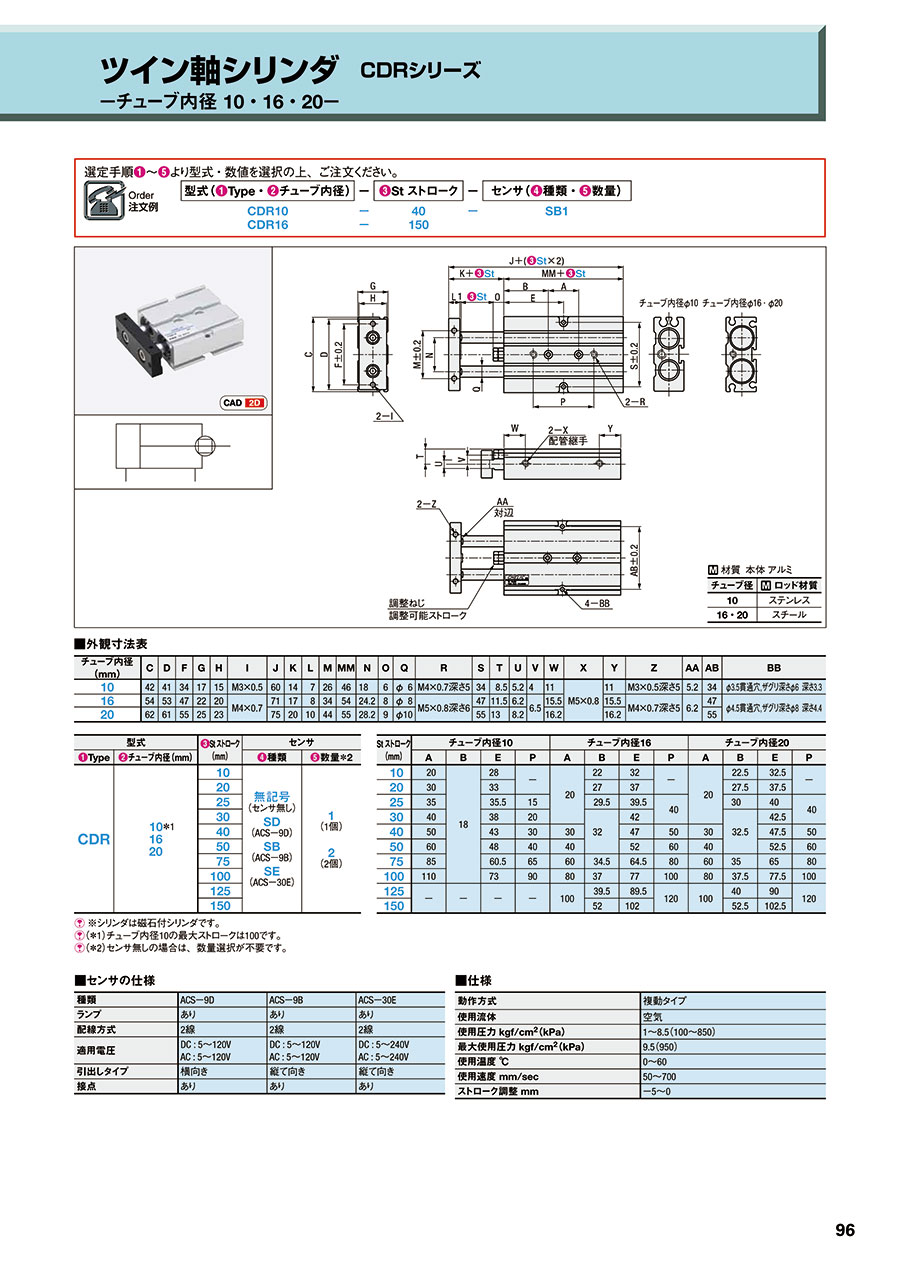

カタログ (見開き版)
