薄型シリンダ CCDシリーズ 複動標準タイプ
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

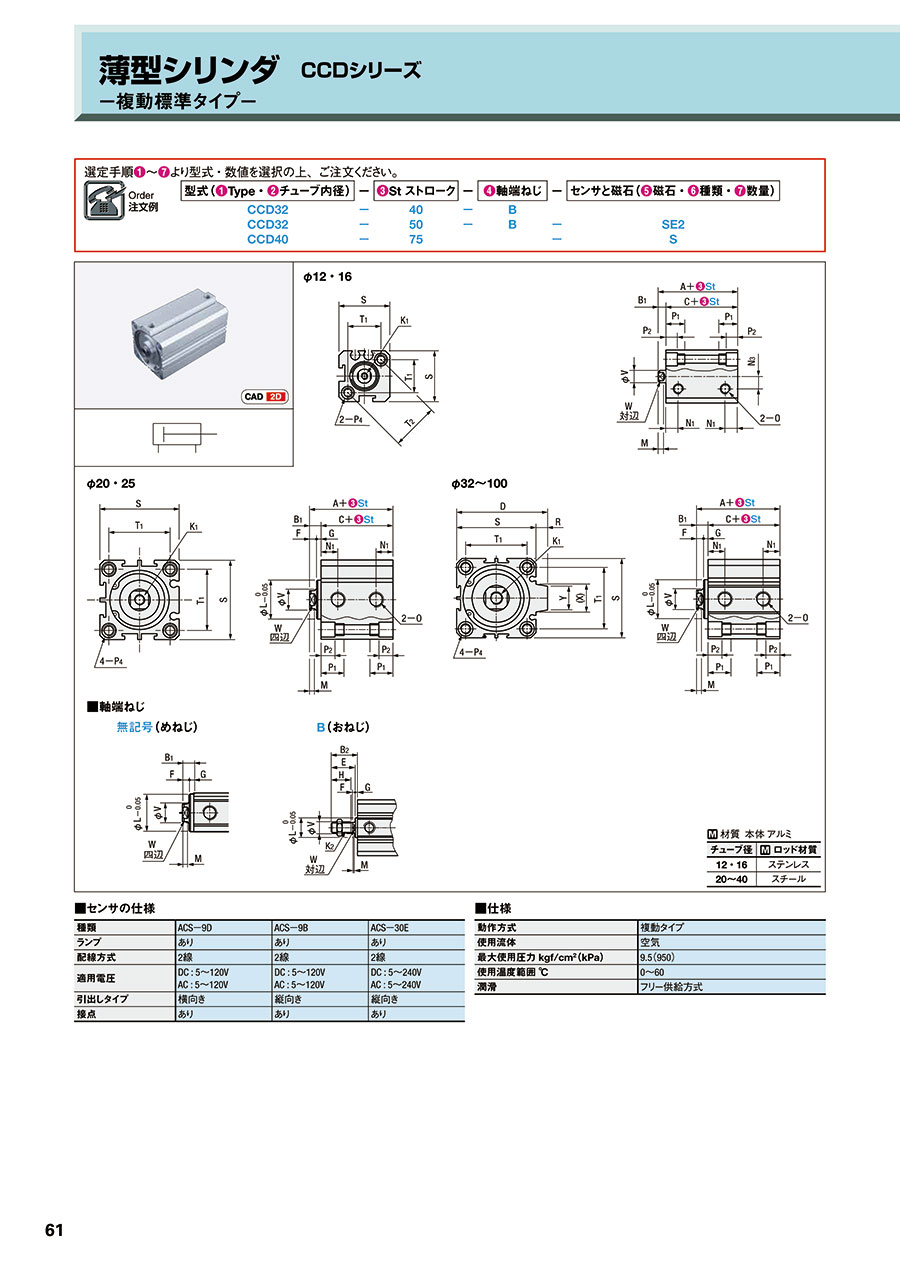

外形図
M 材質: 本体 アルミ
| チューブ径 | M ロッド材質 |
|---|---|
| 12・16 | ステンレス |
| 20～40 | スチール |
軸端ねじ
製品仕様
| 動作方式 | 複動タイプ |
|---|---|
| 使用流体 | 空気 |
| 使用圧力範囲kgf/cm2（kPa） | φ20～φ40:1.5～7（150～700） φ40～φ100:1～7（100～700） |
| 最大使用圧力kgf/cm2（kPa） | 9.5（950） |
| 使用温度 ℃ | 0～60 |
| 使用速度 mm/s | φ20～φ50:50～500 φ63::50～350 φ80・φ100:50～250 |
磁石付き
| 型番 | （3）St ストローク（mm） | （4）軸端ねじ | センサと磁石 | |||
|---|---|---|---|---|---|---|
| （1）Type | （2）チュ-ブ内径（mm） | （5）磁石 | （6）種類 | （7）数量* | ||
| CCD | 12 | 5 10 15 20 25 30 35 40 | 無記号（めねじ） B（おねじ） | S（磁石付き） | 無記号 （センサ無し） E （ACS-30E） D （ACS-9D） B （ACS-9B） | 1（1個） 2（2個） |
| 16 | ||||||
| 20 | 5 10 15 20 25 30 35 40 45 50 65 75 90 | |||||
| 25 | ||||||
| 32 | ||||||
| 40 | 5 10 15 20 25 30 35 40 45 50 65 75 90 115 140 | |||||
| 50 | ||||||
| 63 | ||||||
| 80 | ||||||
| 100 | ||||||
チューブ内径12、16は、ACS-30Eセンサのみ使用可能です。
（*）センサ無しの場合は、数量選択が不要です。
磁石無し
| 型番 | （3）St ストローク（mm） | （4）軸端ねじ | |
|---|---|---|---|
| （1）Type | （2）チュ-ブ内径（mm） | ||
| CCD | 12 | 5 10 15 20 25 30 35 40 45 50 | 無記号（めねじ） B（おねじ） |
| 16 | |||
| 20 | 5 10 15 20 25 30 35 40 45 50 55 60 75 85 100 | ||
| 25 | |||
| 32 | |||
| 40 | 5 10 15 20 25 30 35 40 45 50 55 60 75 85 100 125 150 | ||
| 50 | |||
| 63 | |||
| 80 | |||
| 100 | |||
センサの仕様
| 種類 | ACS-9D | ACS-9B | ACS-30E |
|---|---|---|---|
| ランプ | あり | あり | あり |
| 配線方式 | 2線 | 2線 | 2線 |
| 適用電圧 | DC:5～120V AC:5～120V | DC:5～120V AC:5～120V | DC:5～240V AC:5～240V |
| 引出しタイプ | 横向き | 縦向き | 縦向き |
| 接点 | あり | あり | あり |
規格表
チューブ内径が12、16の場合、ストローク35、45の本体長さは+5mmとなります。
チューブ内径が20～100の場合、ストローク5、15、25、35、45、55の本体長さは+5mmとなります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 21日目〜 |
- ( - ) | 21日目〜 |
詳細情報
基本情報
