CHELIC（チェリック）

標準シリンダ CSSBシリーズシングルピストン押さえ形標準型

カタログ |

通常単価(税別): -

税込単価: -

通常出荷日：26日目～99日目

【特長】・2線式。・ランプあり。・接点あり。・引き出し横向き。・複動タイプ。・フリー供給方式。・仕様流...

CSSB80-[50,75,100,125,150,175,200,250,300,350,400,450,500,600,700]

以下の仕様が初期値として設定されています。（変更する場合は「追加工・オプションを見る」を押して、設定し直してください。）

センサ種類無し
固定方法標準型
軸端継手部品標準型

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

CSSB80-[50,75,100,125,150,175,200,250,300,350,400,450,500,600,700]の仕様・寸法情報

種類

一般型シリンダ

ストローク L(mm)

50 ～ 700

シリンダ内径 D(φ)

シリンダ作動方式

複動

ロッド作動方式

片ロッド

本体形状

角形

付加機能

標準

環境・用途

標準

周囲温度(℃)

0～60

エンドロック

なし

バルブ

なし

使用圧力(MPa)

0.15～0.95

センサ種類

無し

固定方法

標準型

軸端継手部品

標準型

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

標準型

仕様

材質	本体	アルミ
材質	ロッド	スチール
動作方式		複動タイプ
使用流体		空気
使用圧力範囲 kgf/cm² （kPa）		1.5～9.5（150～950）
使用温度 ℃		0～+60
使用速度 mm/sec		50～700
チューブ材質		アルミニウム
潤滑		フリー供給方式

規格表

型番リスト

表示件数

型番

CSSB80-[50,75,100,125,150,175,200,250,300,350,400,450,500,600,700]

ストローク L

(mm)

シリンダ内径 D

(φ)

最小発注数量

50 ～ 700

1個

通常単価(税別) (税込単価)	通常出荷日

( - )

26日目〜

詳細情報

基本情報

基本情報

【特長】
・2線式。
・ランプあり。
・接点あり。
・引き出し横向き。
・複動タイプ。
・フリー供給方式。
・仕様流体空気

カタログ

商品TOP

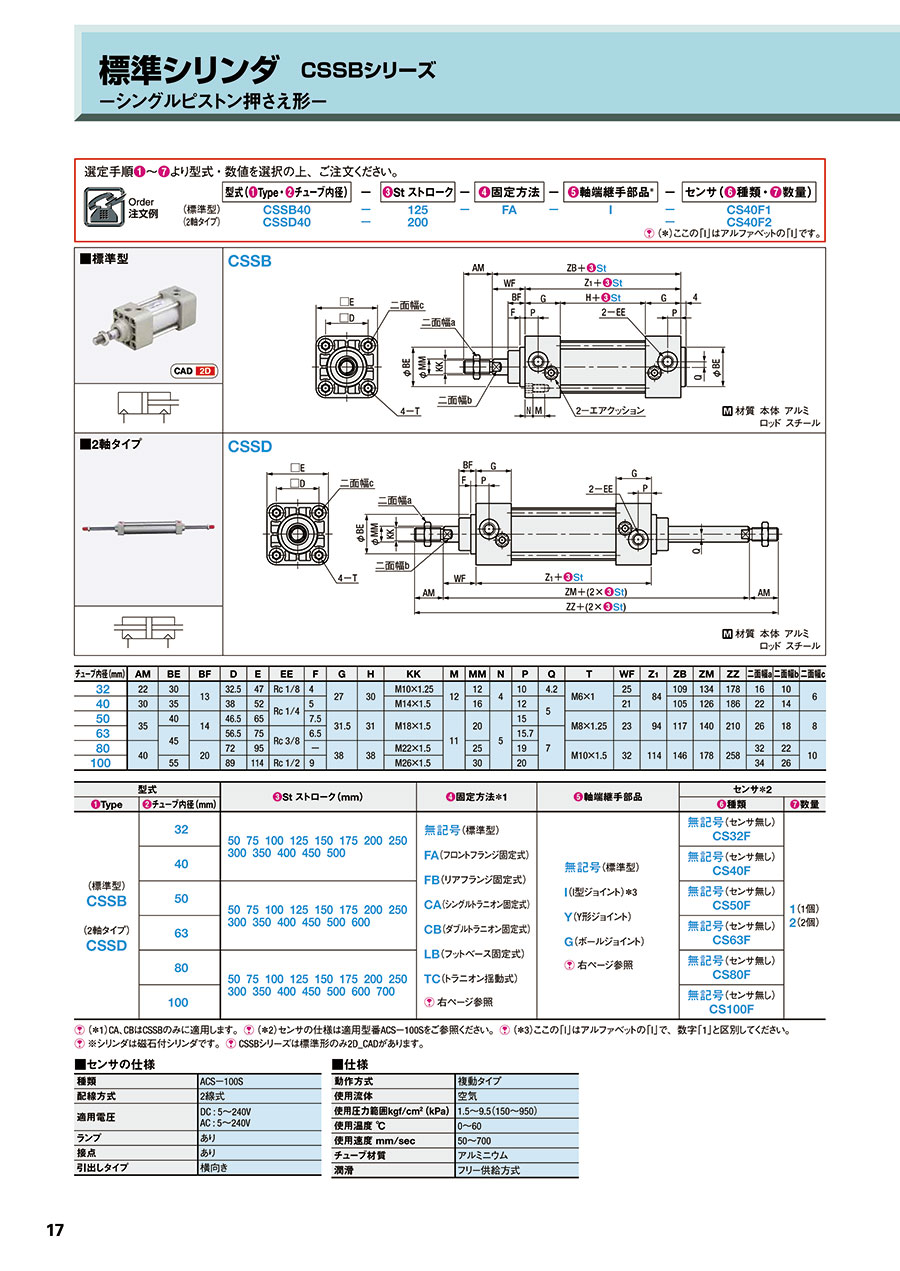

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
