スリーエム工業

ステンレス製捻込サイトグラス

カタログ |

通常単価(税別): 15,064円～91,240円

税込単価: 16,570円～100,364円

通常出荷日：10日目～19日目

パイプラインでの流体の有無や流体の混合状態を確認したり、フラッパー・ボールなどで流量変化を目視確認する...

よく一緒に見られています

スリーエム工業

通常出荷日：10 日目～

未確定：候補が13型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

10SGL-13A

10SGL-1-13A

10SGL-2-13A

10SGL-4-13A

製品仕様

型番	接続	最高使用圧力	最高使用温度	材質			種類
型番	接続	最高使用圧力	最高使用温度	本体	ガラス	ガスケット	種類
10SGL-13A	ねじ込みRc	1.0MPa	150℃	SCS13A	強化ガラス	PTFE	透視式
10SGL-1-13A	ねじ込みRc	1.0MPa	150℃	SCS13A	強化ガラス	PTFE	フラッパー式
10SGL-2-13A	ねじ込みRc	1.0MPa	85℃	SCS13A	強化ガラス	PTFE	ボール入
10SGL-4-13A	ねじ込みRc	1.0MPa	150℃	SCS13A	強化ガラス	PTFE	ノズル式

規格表

型番リスト

表示件数

型番

種類

呼び径

最高使用温度

(℃)

寸法L

(mm)

寸法H

(mm)

ガラスFXT

仕様

最小発注数量

フラッパー式	50A	150	160	130	80	保護カバー無し	1個
フラッパー式	10A	150	95	72	40	保護カバー付	1個
ボール式	10A	85	95	72	40	保護カバー無し	1個
ボール式	15A	85	95	72	40	保護カバー無し	1個
ボール式	25A	85	120	88	50	保護カバー無し	1個
透視式	10A	150	95	72	40	保護カバー無し	1個
透視式	15A	150	95	72	40	保護カバー無し	1個
透視式	20A	150	100	72	40	保護カバー無し	1個
透視式	25A	150	120	88	50	保護カバー無し	1個
透視式	32A	150	140	110	65	保護カバー無し	1個
透視式	40A	150	145	122	65	保護カバー無し	1個
透視式	50A	150	160	130	80	保護カバー無し	1個
透視式	25A	150	120	88	50	保護カバー付	1個

通常単価(税別) (税込単価)	通常出荷日

91,240円 ( 100,364円 )	19日目
24,632円 ( 27,095円 )	18日目
17,507円 ( 19,258円 )	18日目
17,710円 ( 19,481円 )	18日目
22,950円 ( 25,245円 )	10日目
15,064円 ( 16,570円 )	15日目
15,266円 ( 16,793円 )	10日目
15,470円 ( 17,017円 )	10日目
20,153円 ( 22,168円 )	10日目
50,567円 ( 55,624円 )	10日目
51,666円 ( 56,833円 )	10日目
72,553円 ( 79,808円 )	10日目
24,550円 ( 27,005円 )	18日目

詳細情報

基本情報

基本情報

パイプラインでの流体の有無や流体の混合状態を確認したり、フラッパー・ボールなどで流量変化を目視確認する製品です。
全サイズで保護カバー付きをお選びいただけます。

■透視式・・・・・・・有色の流体を視認するのに適したシンプルな構造です。
■フラッパー式・・・フラッパーの開閉具合で流体を確認することができます。
■ボール入・・・・・・ボールの動きで流体を確認することができます。PTFEボール仕様は100℃まで使用できます。
■ノズル式・・・・・・流体が流れ落ちる様子を確認することができます。

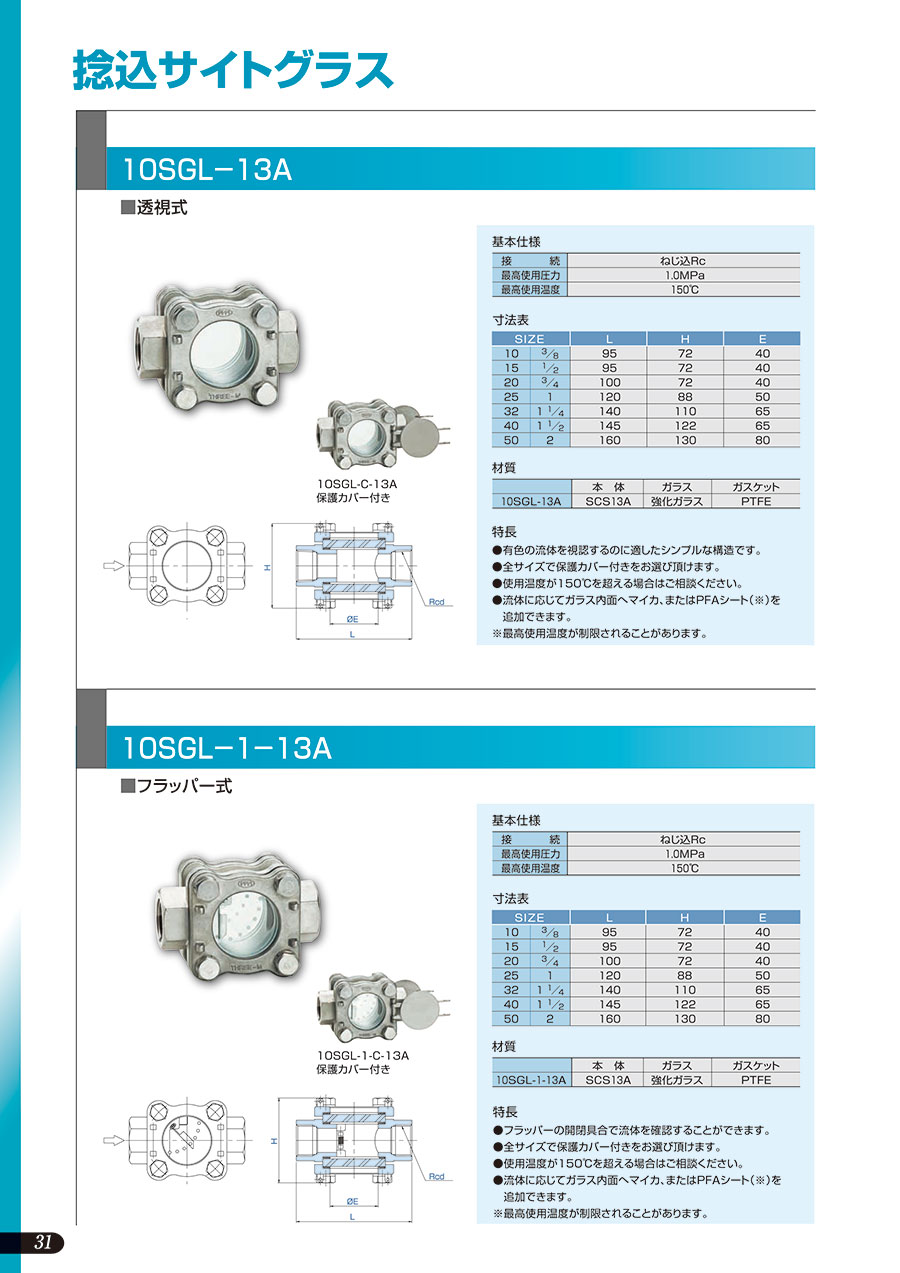

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
