ステンレス製捻込（先端）フートバルブ
- 通常単価(税別)
- 65,041円
- 税込単価
- 71,545円
ポンプの吸込管の先端に捻込接続し、逆流を防止する逆止弁です。腐食に強いステンレ...
詳細情報を確認するSF-13-80Aの仕様・寸法情報
バルブ種類
フートバルブ
本体形状
ストレート
本体材質
ステンレス
使用流体
水
制御側 接続種類
[Rc(R)] Rc
制御側 配管ねじの呼び
3B
ハンドル形状
レバー
本体ライニング
なし
使用温度範囲(℃)
常温～常温
使用圧力範囲(MPa)
～0.1
長さ L(mm)
168
高さ H(mm)
225
操作方式
なし
シート材質
C.R.
仕様
標準品 ガスケット：ノンアス
寸法A(mm)
80
商品情報

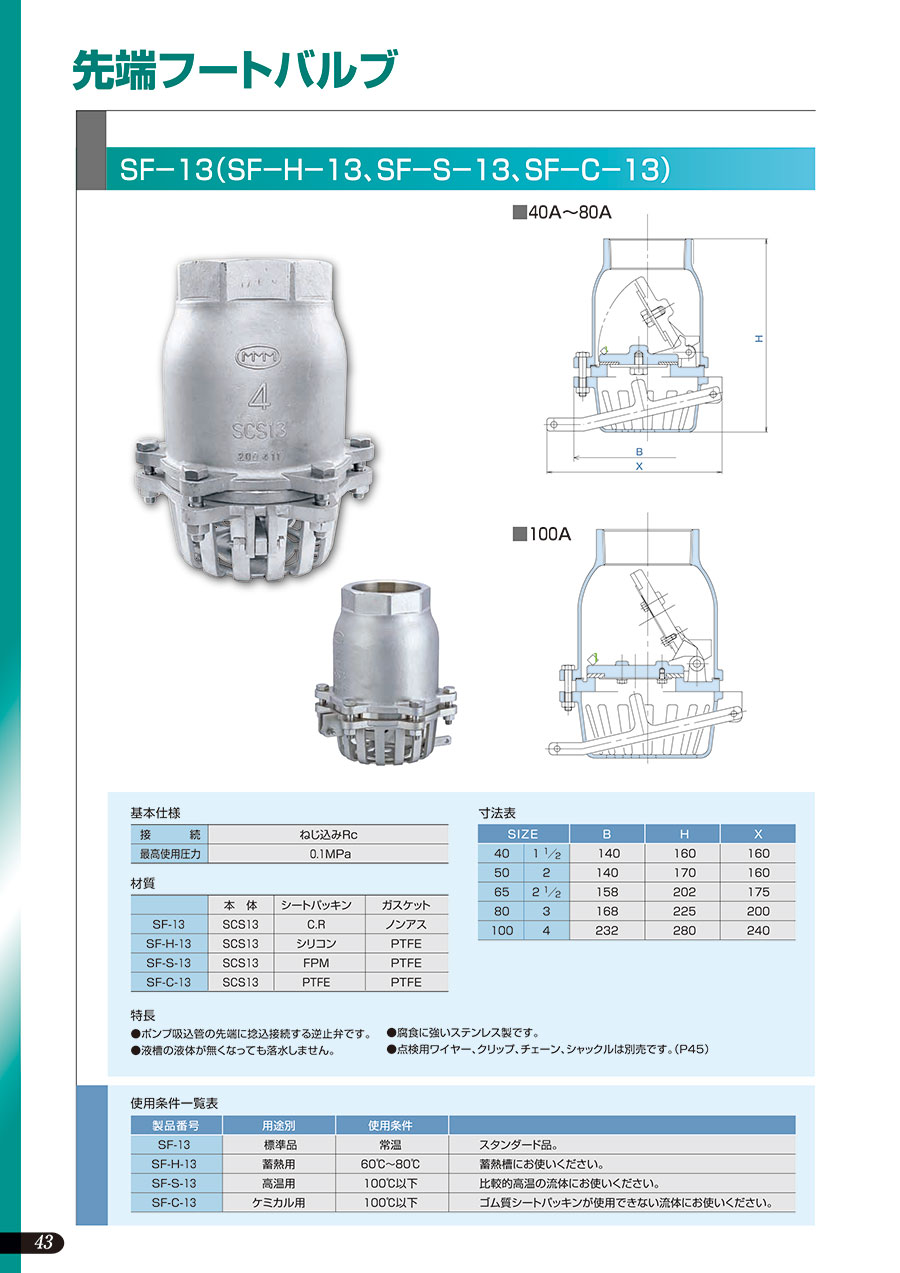

外形図
SF-13（SF-H-13、SF-S-13）
製品仕様
基本仕様
| 接続 | ねじ込みRc |
|---|---|
| 最高使用圧力 | 0.1MPa |
材質
| 製品番号 | 本体 | シートパッキン | ガスケット |
|---|---|---|---|
| SF-13 | SCS13 | C.R | ノンアス |
| SF-H-13 | SCS13 | シリコン | PTFE |
| SF-S-13 | SCS13 | FPM | PTFE |
使用条件一覧表
| 製品番号 | 用途別 | 使用条件 | 備考 |
|---|---|---|---|
| SF-13 | 標準品 | 常温 | スタンダード品。 |
| SF-H-13 | 蓄熱用 | 60℃～80℃ | 蓄熱槽にお使いください。 |
| SF-S-13 | 高温用 | 100℃以下 | 比較的高温の流体にお使いください。 |
規格表
性質性能情報・試験情報
圧力損失図表
詳細情報
基本情報
ポンプの吸込管の先端に捻込接続し、逆流を防止する逆止弁です。
腐食に強いステンレス製（SCS13）です。
液槽の液体が無くなっても落水しません。
【特長】
・点検用ワイヤー、クリップ、チェーン、シャックルは別売です。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。ステンレス製捻込（先端）フートバルブの型番SF-13-80Aのページです。
型番SF-13-80Aに関する仕様情報を記載しております。
