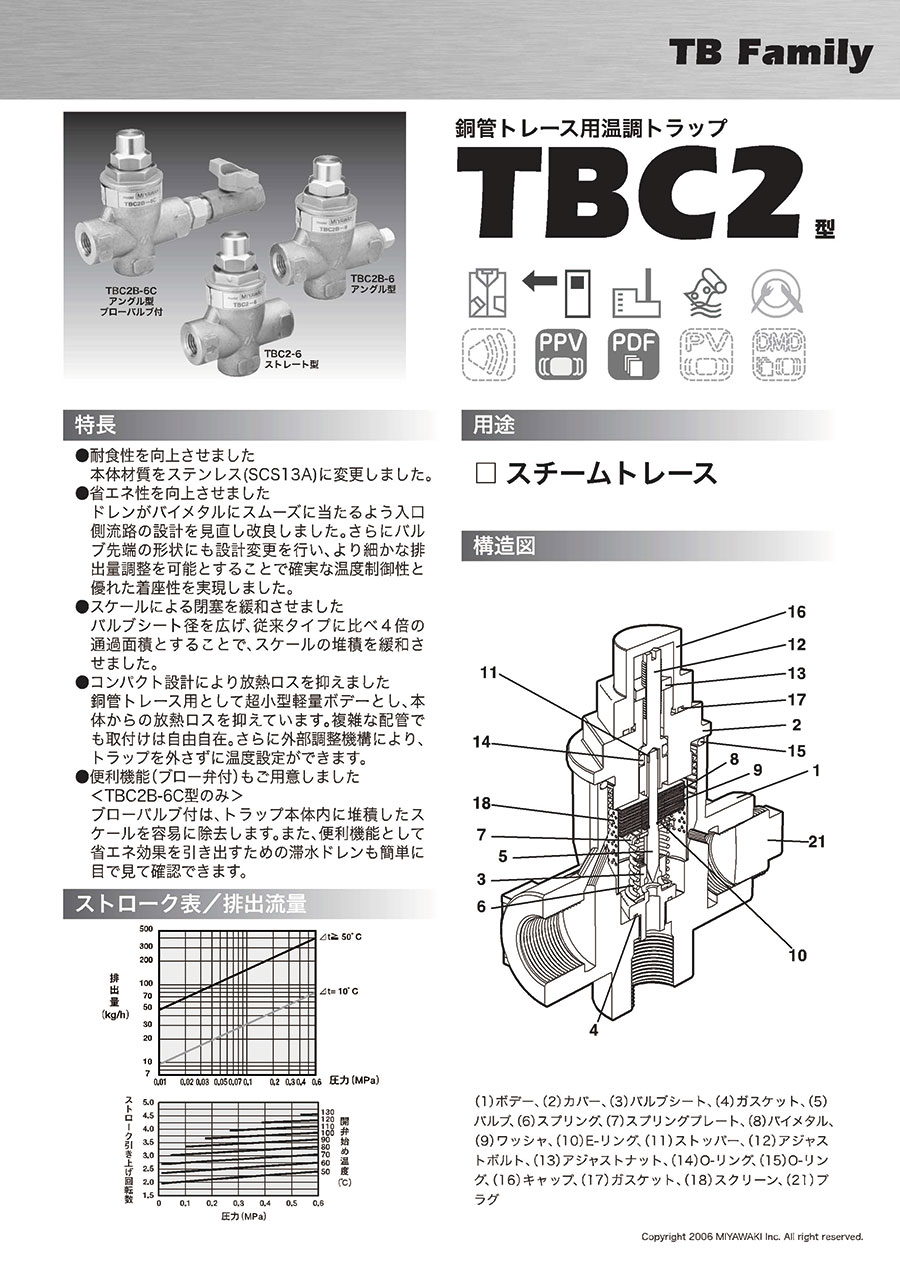

銅管トレース用温調トラップ TBC2型

外形図

TBC2-6
ストレート型

TBC2B-6
アングル型

TBC2B-6C
アングル型ブローバルブ付

製品仕様

• 本体材質をステンレス（SCS13A）に変更しました。
• ドレンがバイメタルにスムーズに当たるよう入口側流路の設計を見直し改良しました。さらにバルブ先端の形状にも設計変更を行い、より細かな排出量調整を可能とすることで確実な温度制御性と優れた着座性を実現しました。
• バルブシート径を広げ、従来タイプに比べ4倍の通過面積とすることで、スケールの堆積を緩和させました。
• 銅管トレース用として超小型軽量ボデーとし、本体からの放熱ロスを抑えています。複雑な配管でも取付けは自由自在。さらに外部調整機構により、トラップを外さずに温度設定ができます。

• ブローバルブ付は、トラップ本体内に堆積したスケールを容易に除去します。また、便利機能として省エネ効果を引き出すための滞水ドレンも簡単に目で見て確認できます。

製品仕様

• ※SI単位の移行に伴い商品ネームプレートの圧力表示はMPa単位を採用しております。
• 1.最高許容圧力（PMA）：2.1MPa（TBC2B-6Cは0.98MPa）
  PMAは耐圧部（本体）が許容される圧力です。
• 2.最高許容温度（TMA）：220℃（TBC2B-6Cは183℃）
  TMAは耐圧部（本体）が許容される温度です。
• 3.最小作動差圧（⊿PMN）：0.01MPa
  ⊿PMNはトラップ入口-出口間の最小作動差圧です。
• 4.標準設定温度は70℃（0.5MPa）
• 5.圧力の換算：1MPa=10.197kgf/cm²

性能・試験情報

ストローク表／排出流量
