銅管トレース用温調トラップ TB1N型
- 通常単価(税別)
- 23,063円～25,626円
- 税込単価
- 25,369円～28,189円
通常出荷日：15日目
【特長】・取付け姿勢に制約を受けません・独自の作動で温度ムラを解消、配管のウォータハンマや圧力降下を防...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
構造
（1）ボデー
（2）ボンネット
（3）カバー
（4）バルブシート
（5）シャフト
（6）アジャストボルト
（7）バルブ
（8）スクリーン
（9）ロックコイル
（10）Eリング
（11）バイメタル
（12）ワッシャ
（2）ボンネット
（3）カバー
（4）バルブシート
（5）シャフト
（6）アジャストボルト
（7）バルブ
（8）スクリーン
（9）ロックコイル
（10）Eリング
（11）バイメタル
（12）ワッシャ
製品仕様
| 型番 | 接続方式 | 呼び径 （A） | 使用圧力範囲 （MPa） | 調整温度範囲 （℃） | 最高使用温度 （℃） | 本体材質 | 寸法（mm） | 重量 kg（約） | |
|---|---|---|---|---|---|---|---|---|---|
| L | W | ||||||||
| TB1N | ねじ込（Rc） | 8～10 | 0.01～1.6 | 50～90 | 350 | 炭素鋼 （S25C） | 70 | 38 | 0.35 |
※SI単位への移行に伴い商品ネームプレートの圧力表示はMPa単位を採用しております。（圧力の換算：1MPa＝10.197kgf/cm2）
- 標準設定温度／70℃（圧力0.5MPa時）に調整してあります。
商品特長詳細
ストローク表／排出流量
詳細情報
基本情報
【特長】
・取付け姿勢に制約を受けません
・独自の作動で温度ムラを解消、配管のウォータハンマや圧力降下を防ぎ、安全で高効率のトレースができます
・高感度の円板バイメタルの使用により、わずかな温度変化にも的確な作動を行ないます
・コンパクト設計で小さなスペースでも取り付け可能です
・バイメタル群のユニット化によりメンテナンスが容易に行えます
【用途】
・スチームトレース
・計装用として石油、石油化学、製鉄などの分野に適してます

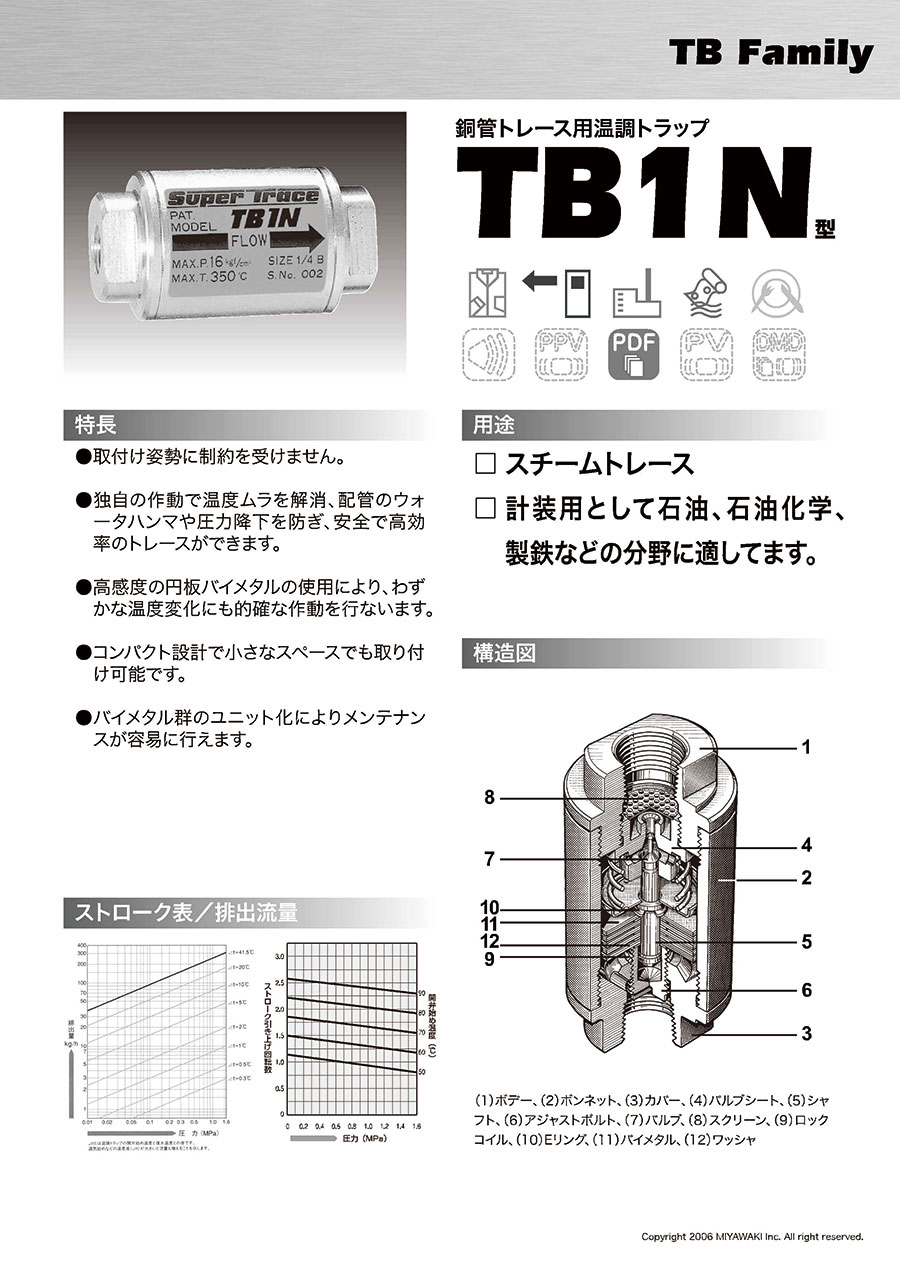

カタログ
