ミヤワキ

円板バイメイタル式温調トラップ TB9N型

カタログ |

通常単価(税別): 36,760円～69,134円

税込単価: 40,436円～76,047円

通常出荷日：7日目～15日目

【特長】・SCCV（Self Closing and Centering Valve）機構（特許出願中...

よく一緒に見られています

通常出荷日：15 日目

未確定：候補が27型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

TB9N・TB9NW

TB9NF

TB9BN-C

TB9BN-R

製品仕様

重量表

TB9NF

呼び径（A）	JIS（FF、RF）		ASME／JPI
呼び径（A）	10K、16K	20K	150lb	300lb
15	2.4	2.5	2.0	2.5
20	2.8	2.9	2.5	3.4
25	3.9	4.1	3.2	4.2

TB9NF-C

呼び径（A）	JIS（FF、RF）		ASME／JPI
呼び径（A）	10K、16K	20K	150lb	300lb
15	2.5	2.6	2.1	2.6
20	2.9	3.0	2.6	3.5
25	4.0	4.2	3.3	4.3

TB9NF-R

呼び径（A）	JIS（FF、RF）		ASME／JPI
呼び径（A）	10K、16K	20K	150lb	300lb
15	2.5	2.6	2.1	2.6
20	2.9	3.0	2.6	3.5
25	4.0	4.2	3.3	4.3

規格表

※圧力の換算：1MPa=10.197kgf/cm²
※SI単位への移行に伴い商品ネームプレートの圧力表示はMPa単位を採用しております。

最高許容圧力（PMA）：4.0MPa（TB9BN-Cは0.98MPa）PMAは耐圧部（本体）が許容される圧力です。
最高許容温度（TMA）：400℃（TB9BN-Cは183℃）TMAは耐圧部（本体）が許容される温度です。
最小作動差圧（ΔPMN）：0.01MPa ΔPMNはトラップ入口-出口間の最小作動差圧です。
標準設定温度は100℃（0.5MPa）

※取り得るフランジ規格 JIS10K・16K・20K.ASME・JPI 150lb・300lb

型番リスト

表示件数

型番

最高適用圧力【区分】

(MPa)

最高流体温度

(℃)

バルブ呼び径

供給側ねじ接続種類

供給側フランジ接続種類

供給側その他接続種類

供給側配管ねじの呼び

供給側管フランジの呼び

制御側フランジ接続種類

制御側その他接続種類

制御側配管ねじの呼び

制御側管フランジの呼び

詳細タイプ

最小発注数量

0.11～1	183	-	Rc	-	-	1/2B(15A)	-	-	-	1/2B(15A)	-	ブローバルブ付	1個
0.11～1	183	-	Rc	-	-	3/4B(20A)	-	-	-	3/4B(20A)	-	ブローバルブ付	1個
0.11～1	183	-	Rc	-	-	1B(25A)	-	-	-	1B(25A)	-	ブローバルブ付	1個
1.01～2	350	-	Rc	-	-	1/2B(15A)	-	-	-	1/2B(15A)	-	ブローバルブ付	1個
1.01～2	350	-	Rc	-	-	3/4B(20A)	-	-	-	3/4B(20A)	-	ブローバルブ付	1個
1.01～2	350	-	Rc	-	-	1B(25A)	-	-	-	1B(25A)	-	ブローバルブ付	1個
0.11～1	183	-	-	JIS 10Kフランジ	-	-	1/2B(15A)	JIS 10Kフランジ	-	-	1/2B(15A)	ブローバルブ付	1個
0.11～1	183	-	-	JIS 10Kフランジ	-	-	3/4B(20A)	JIS 10Kフランジ	-	-	3/4B(20A)	ブローバルブ付	1個
0.11～1	183	-	-	JIS 10Kフランジ	-	-	1B(25A)	JIS 10Kフランジ	-	-	1B(25A)	ブローバルブ付	1個
1.01～2	350	-	-	JIS 10Kフランジ	-	-	1/2B(15A)	JIS 10Kフランジ	-	-	1/2B(15A)	ブローバルブ付	1個
1.01～2	350	-	-	JIS 10Kフランジ	-	-	3/4B(20A)	JIS 10Kフランジ	-	-	3/4B(20A)	ブローバルブ付	1個
1.01～2	350	-	-	JIS 10Kフランジ	-	-	1B(25A)	JIS 10Kフランジ	-	-	1B(25A)	ブローバルブ付	1個
0.11～1	183	1/2B(15A)	-	-	ソケット	-	-	-	ソケット	-	-	ブローバルブ付	1個
0.11～1	183	3/4B(20A)	-	-	ソケット	-	-	-	ソケット	-	-	ブローバルブ付	1個
0.11～1	183	1B(25A)	-	-	ソケット	-	-	-	ソケット	-	-	ブローバルブ付	1個
1.01～2	350	1/2B(15A)	-	-	ソケット	-	-	-	ソケット	-	-	ブローバルブ付	1個
1.01～2	350	3/4B(20A)	-	-	ソケット	-	-	-	ソケット	-	-	ブローバルブ付	1個
1.01～2	350	1B(25A)	-	-	ソケット	-	-	-	ソケット	-	-	ブローバルブ付	1個
1.01～2	350	-	Rc	-	-	1/2B(15A)	-	-	-	1/2B(15A)	-	ブローバルブ無	1個
1.01～2	350	-	Rc	-	-	3/4B(20A)	-	-	-	3/4B(20A)	-	ブローバルブ無	1個
1.01～2	350	-	Rc	-	-	1B(25A)	-	-	-	1B(25A)	-	ブローバルブ無	1個
1.01～2	350	-	-	JIS 10Kフランジ	-	-	1/2B(15A)	JIS 10Kフランジ	-	-	1/2B(15A)	ブローバルブ無	1個
1.01～2	350	-	-	JIS 10Kフランジ	-	-	3/4B(20A)	JIS 10Kフランジ	-	-	3/4B(20A)	ブローバルブ無	1個
1.01～2	350	-	-	JIS 10Kフランジ	-	-	1B(25A)	JIS 10Kフランジ	-	-	1B(25A)	ブローバルブ無	1個
1.01～2	350	1/2B(15A)	-	-	ソケット	-	-	-	ソケット	-	-	ブローバルブ無	1個
1.01～2	350	3/4B(20A)	-	-	ソケット	-	-	-	ソケット	-	-	ブローバルブ無	1個
1.01～2	350	1B(25A)	-	-	ソケット	-	-	-	ソケット	-	-	ブローバルブ無	1個

通常単価(税別) (税込単価)	通常出荷日

48,627円 ( 53,490円 )	15日目
48,627円 ( 53,490円 )	15日目
48,627円 ( 53,490円 )	15日目
48,627円 ( 53,490円 )	15日目
48,627円 ( 53,490円 )	15日目
48,627円 ( 53,490円 )	15日目
66,596円 ( 73,256円 )	15日目
66,596円 ( 73,256円 )	15日目
69,134円 ( 76,047円 )	15日目
66,596円 ( 73,256円 )	15日目
66,596円 ( 73,256円 )	15日目
69,134円 ( 76,047円 )	15日目
48,627円 ( 53,490円 )	15日目
48,627円 ( 53,490円 )	15日目
48,627円 ( 53,490円 )	15日目
48,627円 ( 53,490円 )	15日目
48,627円 ( 53,490円 )	15日目
48,627円 ( 53,490円 )	15日目
36,760円 ( 40,436円 )	7日目
36,760円 ( 40,436円 )	7日目
42,283円 ( 46,511円 )	15日目
60,150円 ( 66,165円 )	15日目
61,418円 ( 67,560円 )	15日目
62,686円 ( 68,955円 )	15日目
42,283円 ( 46,511円 )	15日目
42,283円 ( 46,511円 )	15日目
42,283円 ( 46,511円 )	15日目

詳細情報

基本情報

基本情報

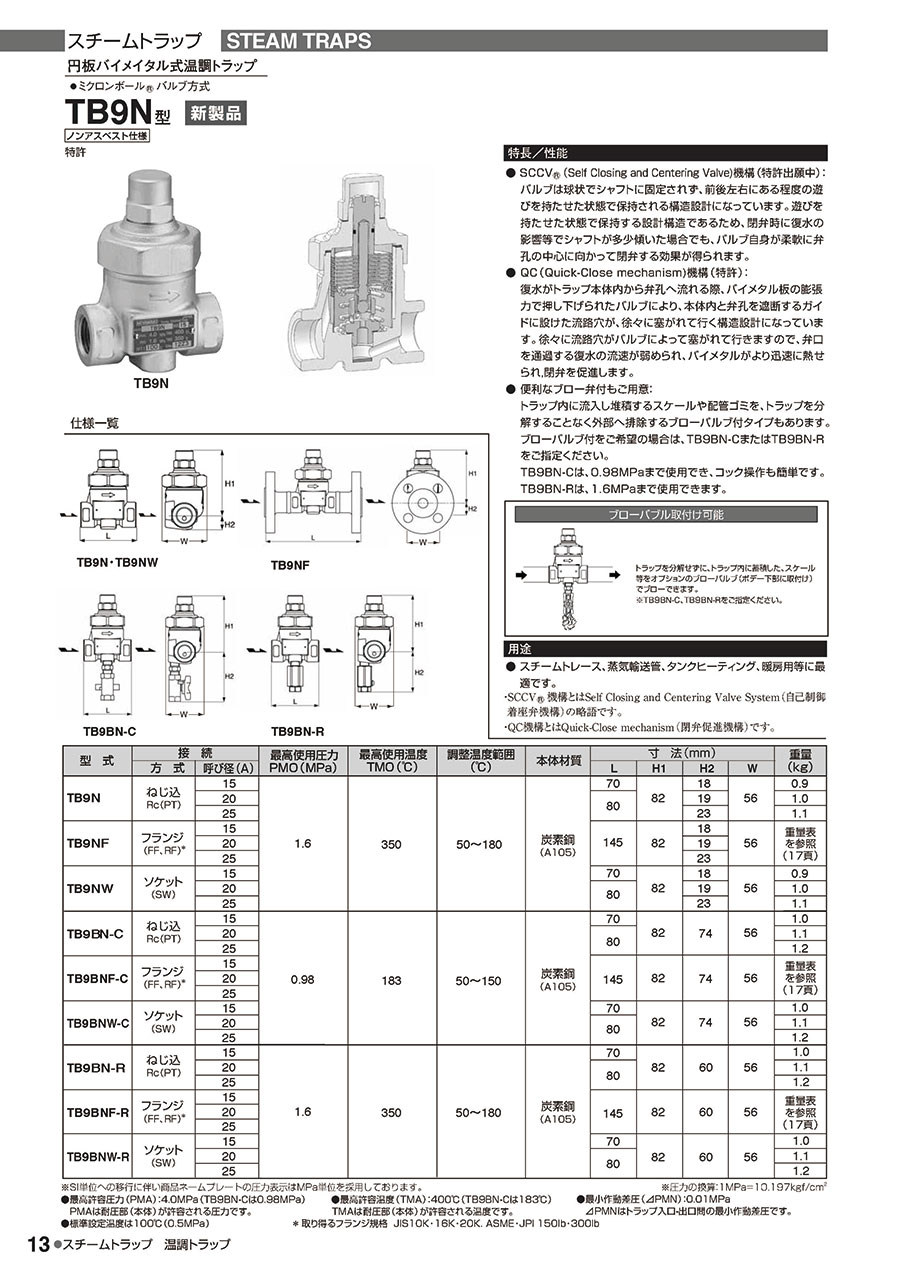

【特長】
・SCCV（Self Closing and Centering Valve）機構（特許出願中）：バルブは球状でシャフトに固定されず、前後左右にある程度の遊びを持たせた状態で保持される構造設計になっています。遊びを持たせた状態で保持する設計構造であるため、閉弁時に復水の影響等でシャフトが多少傾いた場合でも、バルブ自身が柔軟に弁孔の中心に向かって閉弁する効果が得られます
・QC（Quick-Close mechanism）機構（特許）：復水がトラップ本体内から弁孔へ流れる際、バイメタル板の膨張力で押し下げられたバルブにより、本体内と弁孔を遮断するガイドに設けた流路穴が、徐々に塞がれて行く構造設計になっています。徐々に流路穴がバルブによって塞がれて行きますので、弁口を通過する復水の流速が弱められ、バイメタルがより迅速に熱せられ、閉弁を促進します
・便利なブロー弁付もご用意：トラップ内に流入し堆積するスケールや配管ゴミを、トラップを分解することなく外部へ排除するブローバルブ付タイプもあります
・ブローバルブ付をご希望の場合は、TB9BN-CまたはTB9BN-Rをご指定ください
・TB9BN-Cは、0.98MPaまで使用でき、コック操作も簡単です
・TB9BN-Rは、1.6MPaまで使用できます
【用途】
・スチームトレース、蒸気輸送管、タンクヒーティング、暖房用等に最適です

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
