ボールフロート式エアトラップ AGC1V型
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 70,473円～100,424円特別価格
- 税込単価
- 77,520円～110,466円特別価格
【特長】・均圧管不要で配管工事費の削減ができます・垂直取付のため小さなスペース...
詳細情報を確認する未確定：候補が9型番あります。
商品情報
外形図
AGC1V
AGC1V-W
AGC1V-F
製品仕様
AGC1V-F型重量表
単位：kg
| 呼び径（A） | JIS | ASME・JPI | ||
|---|---|---|---|---|
| 10K FF | 20K RF | 150lb RF | 300lb RF | |
| 15 | 3.3 | 3.5 | 2.9 | 3.3 |
| 20 | 3.8 | 4.0 | 3.5 | 4.5 |
| 25 | 5.0 | 5.3 | 4.2 | 5.3 |
※JIS 16Kの重量は、JIS 10Kと同じです。
規格表
※SI単位への移行に伴い商品ネームプレートの圧力表示はMPa単位を採用しております。
※圧力の換算：1MPa=10.197kgf/cm2
- 最高許容圧力（PMA）：2.1MPa（AGC1V型）
PMAは、耐圧部（本体）が許容される圧力です。 - 最小作動差圧（ΔPMN）：0.01MP（AGC1V型）
ΔPMNは、トラップの入口-出口間の最小作動差圧です。 - 最高許容温度（TMA）：350℃（AGC1V型）
TMAは、許容部（本体）が許容される温度です。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
70,473円63,425円 ( 69,768円 ) | 15日目 |
81,234円73,110円 ( 80,421円 ) | 15日目 |
73,996円66,596円 ( 73,256円 ) | 15日目 |
97,937円 ( 107,731円 ) | 15日目 |
91,615円82,453円 ( 90,698円 ) | 15日目 |
100,424円90,381円 ( 99,419円 ) | 15日目 |
70,473円63,425円 ( 69,768円 ) | 15日目 |
72,235円65,011円 ( 71,512円 ) | 15日目 |
73,996円66,596円 ( 73,256円 ) | 15日目 |
詳細情報
基本情報
【特長】
・均圧管不要で配管工事費の削減ができます
・垂直取付のため小さなスペースで取り付けできます
・オールステンレス製で耐食性に優れています
【用途】
・空気配管及びアフタークーラ、レシーバタンク等に適しています

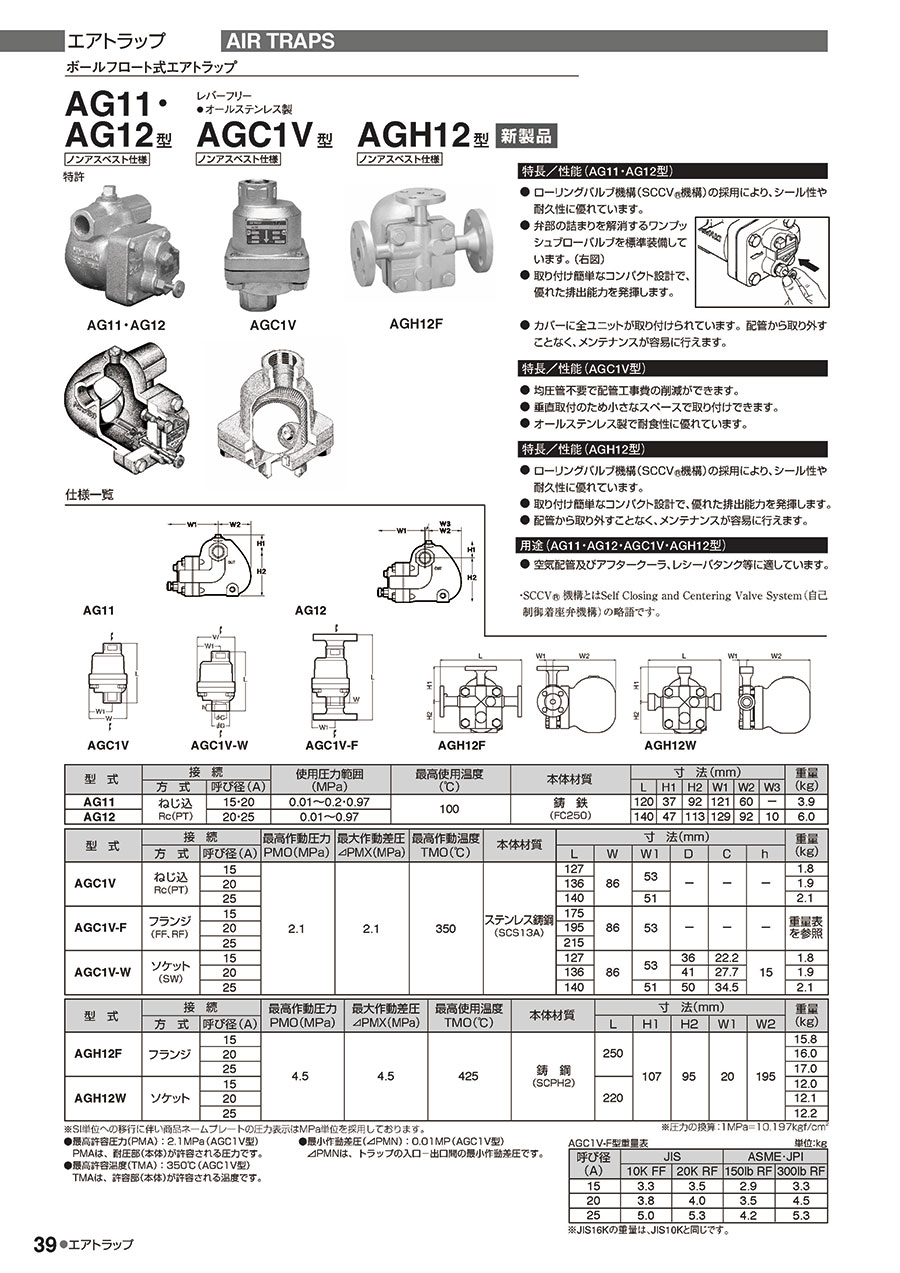

カタログ
