ベルマイティエアトラップ AE8型
- 通常単価(税別)
- 47,026円～72,025円
- 税込単価
- 51,729円～79,228円
通常出荷日：15日目
【特長】・耐摩耗性を備えたSCCV機構のバルブ装着により、耐久性に優れています。・弁機構は上部に位置し...
詳細を確認
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
AE8型
AE8F型
製品仕様
製品仕様
| 型番 | 接続 | 使用圧力範囲 （MPa） | 最高使用温度 （℃） | 本体材質 | 寸法（mm） | 重量 （kg） | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 方式 | 呼び径（A） | L | H1 | H2 | W | |||||
| AE8-9 | ねじ込 JIS（Rc） （PTねじ） | 15 | 0.1～0.97 | 350 | ダクタイル鋳鉄 （FCD450） | 130 | 73 | 90 | 100 | 3.7 |
| 20 | 3.7 | |||||||||
| 25 | 135 | 3.9 | ||||||||
| AE8F-9 | フランジ* （FF、RF） | 15 | 0.1～0.97 | 175 | 73 | 90 | 100 | 5.3 | ||
| 20 | 195 | 68 | 95 | 5.7 | ||||||
| 25 | 215 | 6.8 | ||||||||
- SI単位への移行に伴い商品ネームプレートの圧力表示はMPa単位を採用しております。
- 圧力の換算：1MPa=10.197kgf/cm2

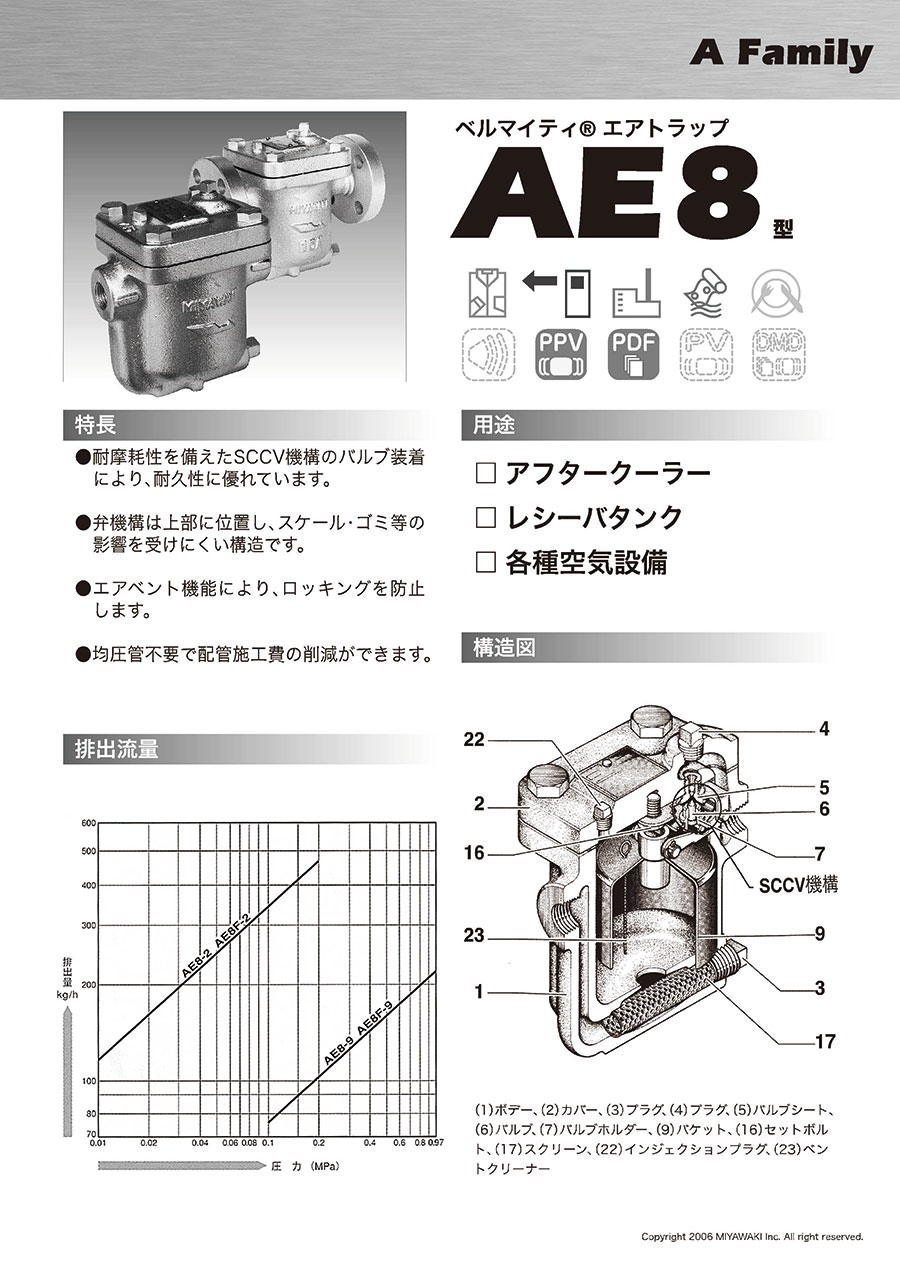

構造
（1）ボデー、（2）カバー、（3）プラグ、（4）プラグ、（5）バルブシート、（6）バルブ、（7）バルブホルダー、（9）バケット、（16）セットボルト、（17）スクリーン、（22）インジェクションプラグ、（23）ベントクリーナー
性能・試験情報
排出流量
詳細情報
基本情報
【特長】
・耐摩耗性を備えたSCCV機構のバルブ装着により、耐久性に優れています。
・弁機構は上部に位置し、スケール・ゴミ等の影響を受けにくい構造です。
・エアベント機能により、ロッキングを防止します。
・均圧管不要で配管施工費の削除ができます。
【用途】
・アフタークーラー。
・レシーバタンク。
・各種空気設備。
