ディスク式スチームトラップ S55型
- 通常単価(税別)
- 40,630円～64,333円
- 税込単価
- 44,693円～70,766円
【特長】・省エネ性の向上：蒸気飽和温度以下での閉弁を達成したので、蒸気の巻込み漏洩を大幅に削減しました...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
S55N・S55H（ねじ込型）
S55NW・S57HW（ソケット型）
S55NF・S56HF（フランジ型）
製品仕様
※フランジ型の重量
| サイズ | フランジ規格 | ||||||
|---|---|---|---|---|---|---|---|
| JIS | ASME／JPI | ||||||
| 10K／16K | 20K | 30K | 40K | 150lb | 300lb | 600lb | |
| 15A | 2.4 | 2.6 | 3.8 | 3.8 | 2.4 | 2.9 | 3.0 |
| 20A | 2.9 | 3.1 | 2.9 | 3.1 | 4.2 | 4.2 | 2.9 |
| 25A | 4.0 | 4.3 | 5.4 | 5.4 | 4.0 | 5.3 | 5.3 |
規格表
（1）最高許容圧力（PMA）：4.6MPa、（2）最高許容温度（TMA）：425℃、（3）最高許容背圧（PMOB）：S55H：入口側圧力の80%取り得るフランジ規格はJIS 10K／16K／20K／30K／40K、ASME・JPI 150Ib／300Ib／600Ib
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
40,630円 ( 44,693円 ) | 19日目 |
41,759円 ( 45,935円 ) | 19日目 |
44,017円 ( 48,419円 ) | 19日目 |
56,433円 ( 62,076円 ) | 19日目 |
59,818円 ( 65,800円 ) | 19日目 |
64,333円 ( 70,766円 ) | 31日目 |
40,630円 ( 44,693円 ) | 19日目 |
41,759円 ( 45,935円 ) | 19日目 |
44,017円 ( 48,419円 ) | 19日目 |
40,630円 ( 44,693円 ) | 19日目 |
41,759円 ( 45,935円 ) | 19日目 |
44,017円 ( 48,419円 ) | 31日目 |
56,433円 ( 62,076円 ) | 31日目 |
59,818円 ( 65,800円 ) | 31日目 |
64,333円 ( 70,766円 ) | 31日目 |
40,630円 ( 44,693円 ) | 31日目 |
41,759円 ( 45,935円 ) | 19日目 |
44,017円 ( 48,419円 ) | 19日目 |
詳細情報
基本情報
【特長】
・省エネ性の向上：蒸気飽和温度以下での閉弁を達成したので、蒸気の巻込み漏洩を大幅に削減しました
・耐久性の向上：弁座部（SUS）の耐久性を更に向上しました
・軽量・小型化：軽量・小型設計によりコストダウンを図っております
・自動ブローオフ機構の採用：内装のバイメタルにより、通気初期の空気及び低温復水をスムーズに排出します
【用途】
・高温・高圧域の蒸気主管
・機器装置

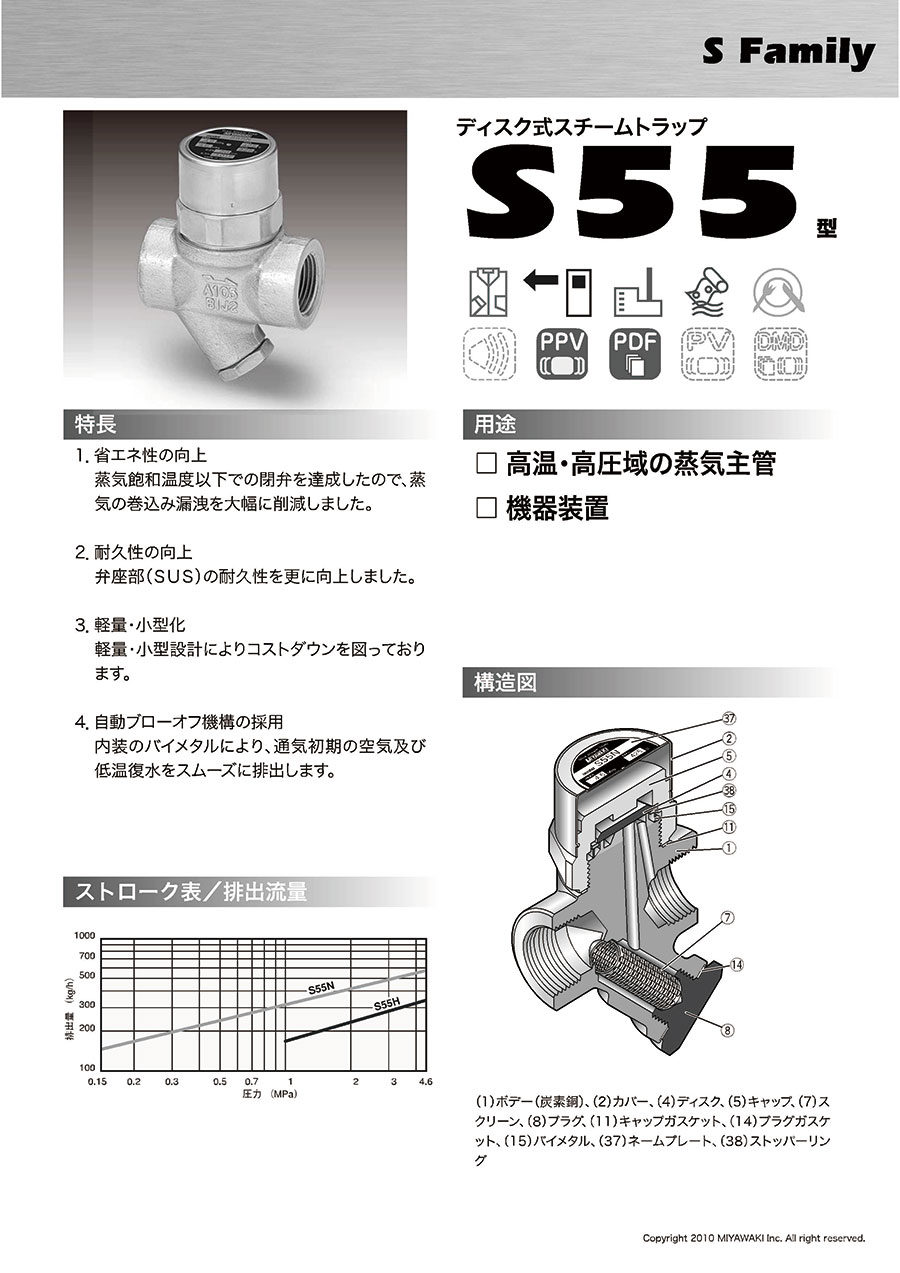

カタログ
