ダイヤフラム式スチームトラップ DL1型
- 通常単価(税別)
- 30,128円～39,626円
- 税込単価
- 33,141円～43,589円
【特長】・飽和温度より低い温度で作動しますので蒸気漏れがありません。飽和温度に追随した作動特性のため、...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表
※SI単位への移行に伴い商品ネームプレートの圧力表示はMPa単位を採用しております。
※圧力の換算：1MPa=10.197kgf/cm2
※取り得るフランジ規格JIS 5K、10K、16K、20K ANSI 150、300lb
- 最高許容圧力（PMA）：1.0MPa（DV1型、DX1型）PMAは耐圧部（本体）が許容される圧力です。
- 最高許容温度（TMA）：185℃ （DV1型、DX1型）TMAはDV1耐圧部（本体）が許容される温度です。
- 最小作動差圧（ΔPMN）：0.01MPa（DV1型、DX1型）ΔPMNはトラップ入口・出口間の最小作動差圧です。
- 表面高さ：Ra1.6a（Ra：算術平均高さ）（DX1型）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
30,128円 ( 33,141円 ) | 15日目 |
33,881円 ( 37,269円 ) | 15日目 |
37,645円 ( 41,410円 ) | 15日目 |
39,626円 ( 43,589円 ) | 15日目 |
39,626円 ( 43,589円 ) | 15日目 |
30,128円 ( 33,141円 ) | 15日目 |
30,128円 ( 33,141円 ) | 15日目 |
33,475円 ( 36,823円 ) | 15日目 |
35,236円 ( 38,760円 ) | 15日目 |
35,236円 ( 38,760円 ) | 15日目 |
30,128円 ( 33,141円 ) | 15日目 |
30,128円 ( 33,141円 ) | 15日目 |
37,645円 ( 41,410円 ) | 15日目 |
31,712円 ( 34,883円 ) | 15日目 |
31,712円 ( 34,883円 ) | 15日目 |
詳細情報
基本情報
【特長】
・飽和温度より低い温度で作動しますので蒸気漏れがありません。飽和温度に追随した作動特性のため、広い圧力範囲を無調整で使用できます
・通気初期の低温復水や空気を迅速に排出します。エアベント機能も果たします
・小さなスペースでも取付が可能で、垂直、水平いずれの配管にも取付できます。部品点数が少なく保守点検が容易に行えます
・本体・要部材質共ステンレス製で耐食性に優れます
【用途】
・食品・バイオ機器、小型熱交換機・タンクヒーティング、蒸気主管・スチームトレース・クリーニング機器等に適しています

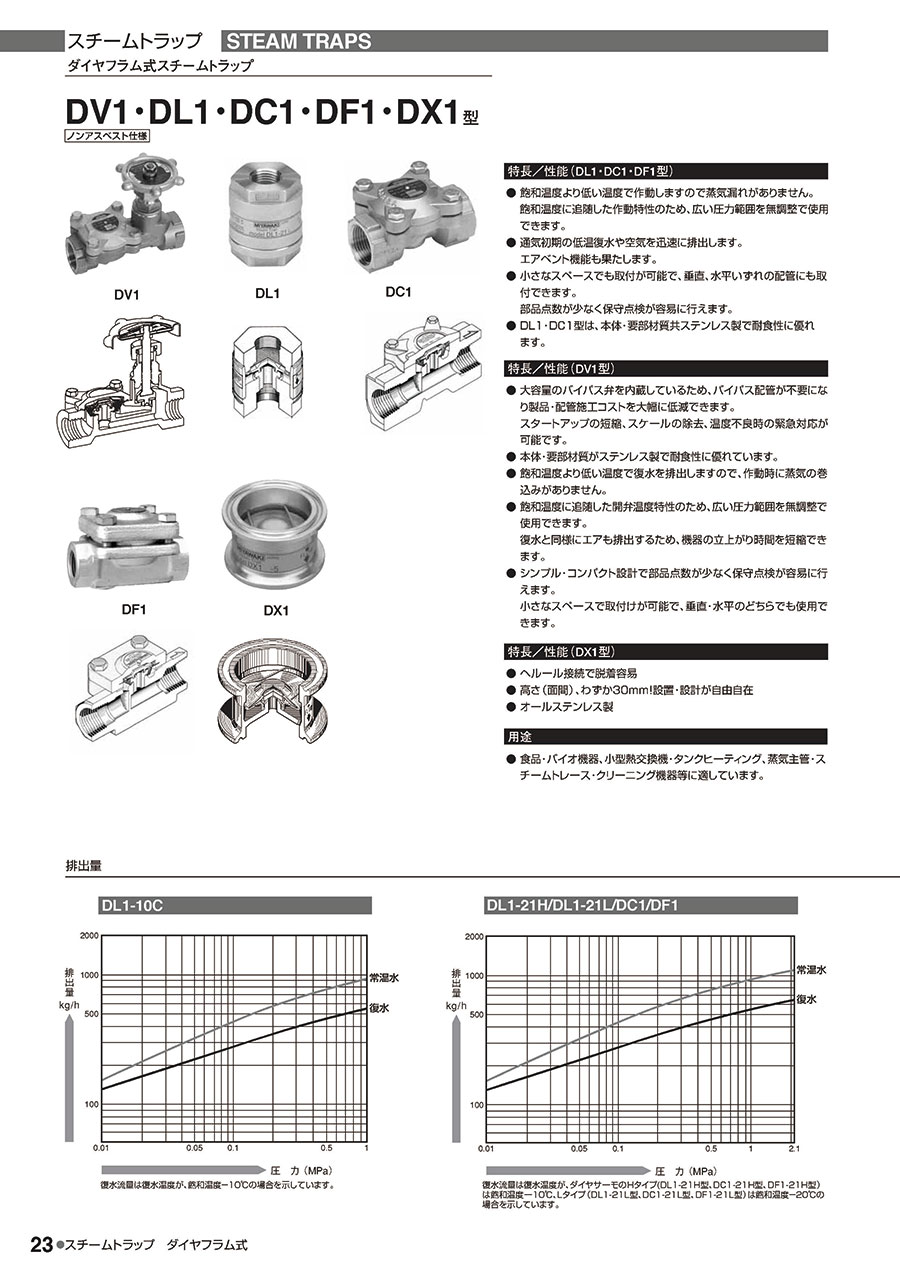

カタログ
