ベルマイティ スチームトラップ ER105／116／120型
- 通常単価(税別)
- 127,910円～469,328円
- 税込単価
- 140,701円～516,261円
【特長】・2重の気水分離（リフトフィッティング構造のU字通路と下向きバケットの...
詳細情報を確認する未確定：候補が22型番あります。
商品情報
外形図
ER105
ER105F／ER116／ER120
製品仕様
| 型番 | 接続 | 使用圧力範囲 （MPa） | 最高使用温度 （℃） | 本体材質 | 寸法（mm） | 重量 （kg） | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 方式 | 呼び径（A） | L | H1 | H2 | W | |||||
| ER105-7 | ねじ込 JIS Rc （PTねじ） | 20・25・40 | 0.05～0.7 | 220 | 鋳鉄 （FC250） | 190 | 155 | 134 | 120 | 10.2 |
| ER105F-7 | フランジ （FF・RF*） | 15・20・25 | 0.05～0.7 | 254 | 155 | 134 | 120 | 13.6 | ||
| 40・50 | 260 | 15.1 | ||||||||
| ER116-16 | フランジ （FF・RF*） | 15・20・25 | 0.05～1.6 | 300 | ダクタイル鋳鉄 （FCD450） | 300 | 220 | 131 | 190 | 19 |
| 32・40・50 | 180 | 167 | 23 | |||||||
| ER116-16L | 15・20・25 | 0.05～1.6 | 220 | 131 | 19 | |||||
| 32・40・50 | 180 | 167 | 23 | |||||||
| ER120-16 | フランジ （FF・RF*） | 40 | 0.05～1.6 | 220 | 鋳鉄 （FC250） | 400 | 220 | 217 | 235 | 46 |
| 50 | ||||||||||
圧力の換算：1MPa=10.197kgf/cm2
* 取り得るフランジ規格 JIS5～20K、ANSI・JPI 150～300lb
性能・試験情報
排出流量
＜ER105／ER116＞
＜ER120＞
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
127,910円 ( 140,701円 ) | 15日目 |
127,910円 ( 140,701円 ) | 15日目 |
140,591円 ( 154,650円 ) | 15日目 |
140,591円 ( 154,650円 ) | 15日目 |
140,591円 ( 154,650円 ) | 15日目 |
140,591円 ( 154,650円 ) | 15日目 |
158,567円 ( 174,424円 ) | 15日目 |
158,567円 ( 174,424円 ) | 15日目 |
207,196円 ( 227,916円 ) | 15日目 |
207,196円 ( 227,916円 ) | 15日目 |
207,196円 ( 227,916円 ) | 15日目 |
220,923円 ( 243,015円 ) | 15日目 |
220,923円 ( 243,015円 ) | 15日目 |
220,923円 ( 243,015円 ) | 15日目 |
207,196円 ( 227,916円 ) | 15日目 |
207,196円 ( 227,916円 ) | 15日目 |
207,196円 ( 227,916円 ) | 18日目 |
220,923円 ( 243,015円 ) | 15日目 |
220,923円 ( 243,015円 ) | 15日目 |
220,923円 ( 243,015円 ) | 15日目 |
469,328円 ( 516,261円 ) | 15日目 |
469,328円 ( 516,261円 ) | 15日目 |
詳細情報
基本情報
【特長】
・2重の気水分離（リフトフィッティング構造のU字通路と下向きバケットの働き）により、気水分離が確実で、蒸気の巻き込み漏洩などがありません
・復水発生量に応じて間欠排出、または連続排出をするので、一次側に復水を溜めることはありません
・機器装置に最適なオールマイティ設計です
【用途】
・機器・装置
・保温
・暖房・空調

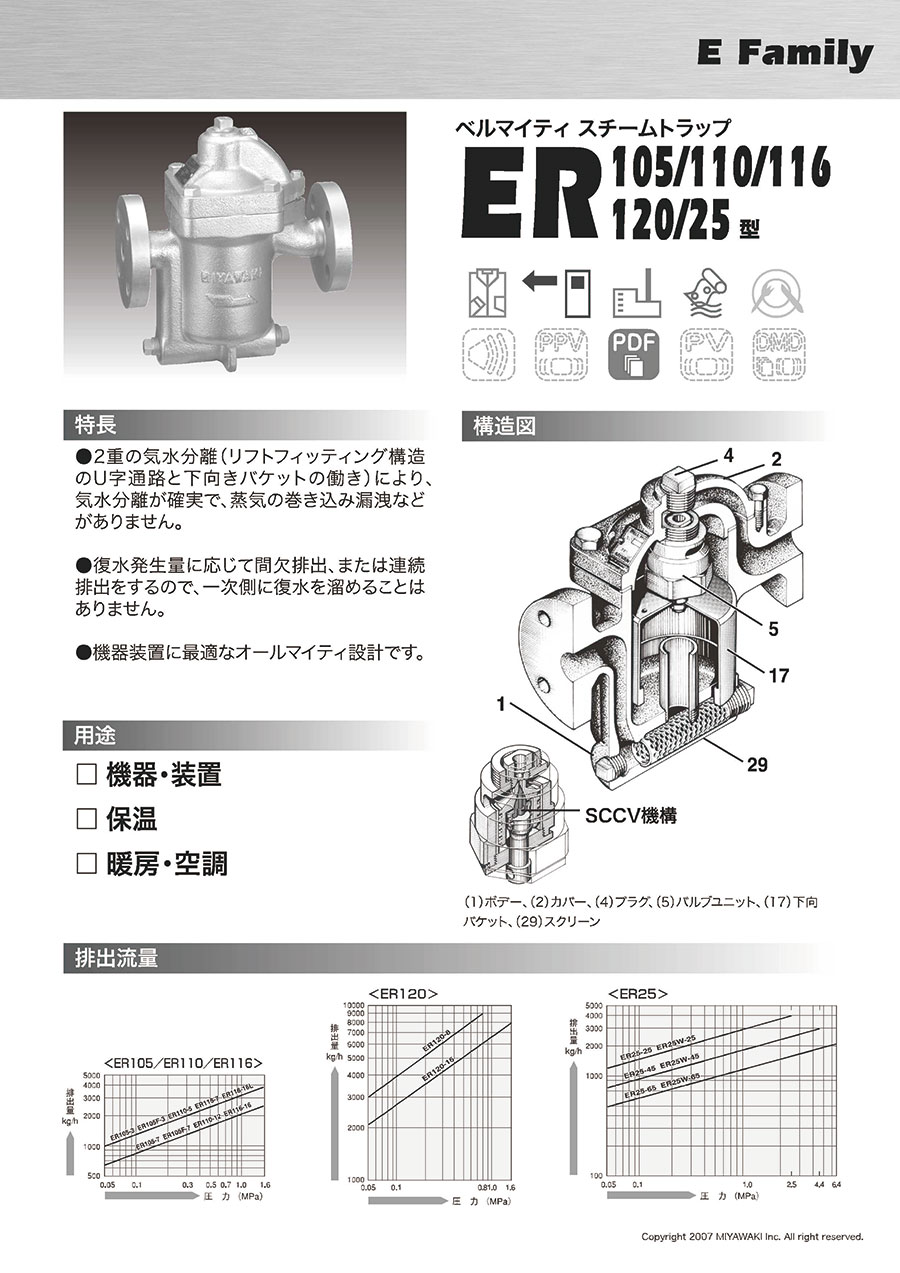

カタログ
