バイパス弁兼用ディスク式スチームトラップ SV-N型
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 35,663円～73,034円
- 税込単価
- 39,229円～80,337円
【特長】・ブローバルブの内装によりハンドル操作ひとつでトラップ内に、バイパス回...
詳細情報を確認する商品情報
外形図
SV-4N／6N／8N
SV-4NF／6NF／8NF
製品仕様
・ ノンアスベスト仕様
| 型式 | 接続 | 使用圧力範囲 （MPa） | 最高使用温度 （℃） | 本体材質 | 寸法（mm） | 重量 （kg） | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 方式 | 呼び径（A） | L | H1 | H2 | W | |||||
| SV-4N | ねじ込 Rc（PT） | 15 | 0.03～1.6 | 220 | 鋳鉄 （FC250） | 110 | 155 | 60 | 65 | 2.4 |
| SV-6N | 20 | 120 | 65 | 2.5 | ||||||
| SV-8N | 25 | 70 | 2.7 | |||||||
| SV-4NF | フランジ （FF、RF）* | 15 | 220 | 150 | 90 | 65 | 4.1 | |||
| SV-6NF | 20 | 4.7 | ||||||||
| SV-8NF | 25 | 230 | 6.5 | |||||||
* 取り得るフランジ規格 JIS5～20K ASME・JPI 150～300lb（SV-6NFの場合には、ASME・JPI 300lbを除く）
※圧力の換算：1MPa=10.197kgf/cm2
※SI単位への移行に伴い商品ネームプレートの圧力表示はMPa単位を採用しております。
性能・試験情報
排出量
詳細情報
基本情報
【特長】
・ブローバルブの内装によりハンドル操作ひとつでトラップ内に、バイパス回路を形成します
・バイパス配管省略により、配管材料費、工賃を節減できます。また、工期も著しく短縮できます
・トラップ主要部（キャップ、ディスク、シート）がユニット化され、新設計のカートリッジは簡単に交換できるので、メンテナンスがごく短時間で行えます
・トラップ主要部は、排水復水の再蒸発蒸気を利用して保温する設計になっているため、ディスクの空打ちがなく耐久性に優れています
・自動ブローオフ機構により、通気初期の複水をすみやかに排出し、機器の立ち上がり時間を短縮します。また、通気時の空気障害がほとんどありません
【用途】
・クリーニング機器、食品機器、染色機器、等に最適です

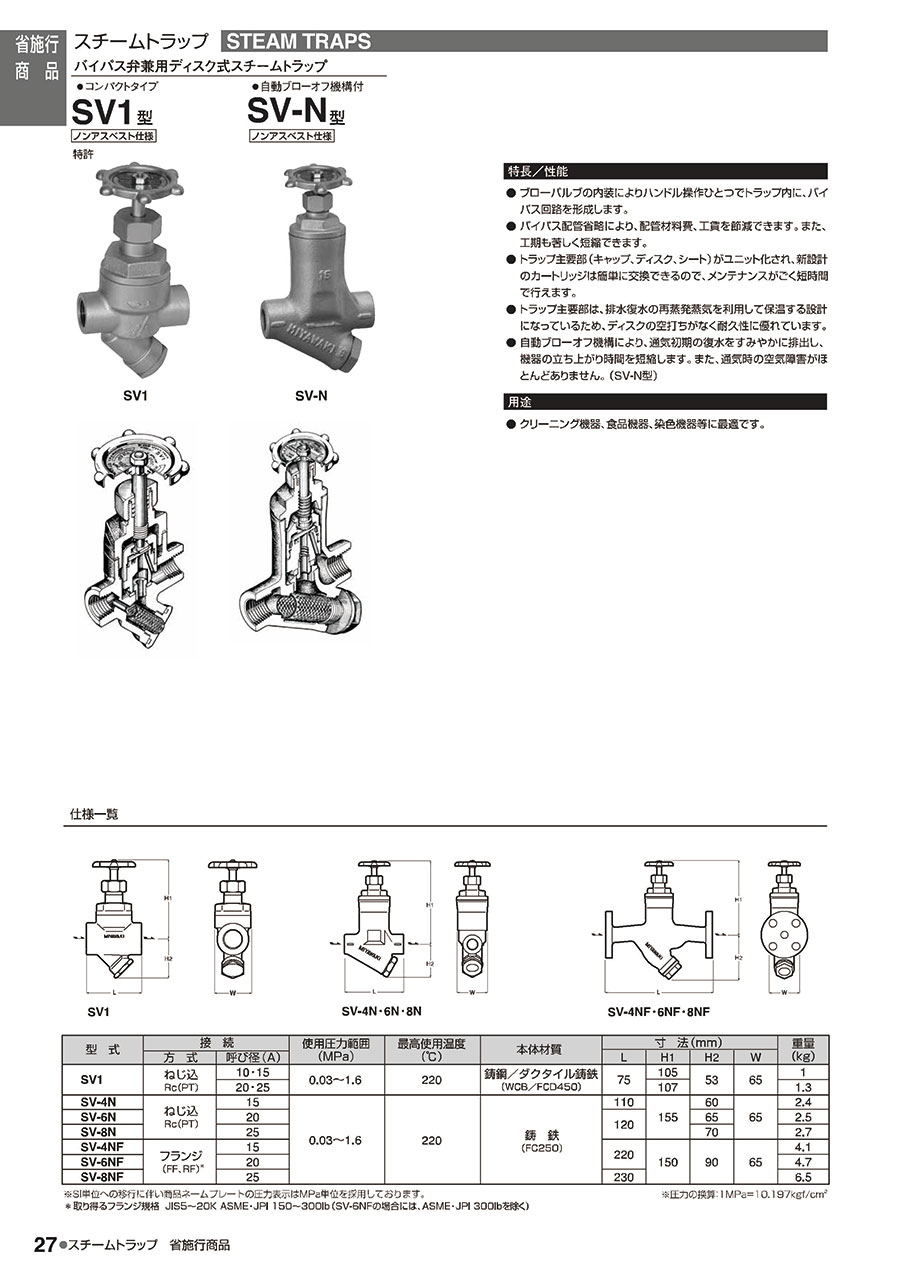

カタログ
