ディスク式スチームトラップ S31N型 （15～25A）
- 通常単価(税別)
- 26,458円～39,114円
- 税込単価
- 29,104円～43,025円
【特長】・自動ブローオフ機構により、運転立ち上がり時間が大幅にスピードアップしました。通気初期の低温復...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
S31N
S31NF
製品仕様
| 型番 | 接続 | 最高使用圧力 PMO（MPa） | 最高使用温度 TMO（℃） | 本体材質 | 寸法（mm） | 重量 （kg） | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 方式 | 呼び径（A） | L | H1 | H2 | W | |||||
| S31N | ねじ込 Rc（PT） | 15 | 1.6 | 220 | ダクタイル鋳鉄 （FCD450） | 90 | 55 | 65 | 60 | 1.1 |
| 20 | 60 | 1.2 | ||||||||
| 25 | 95 | 1.3 | ||||||||
| S31NF | フランジ （FF・RF） | 15 | 140 | 55 | 2.5 | |||||
| 20 | 150 | 60 | 3.0 | |||||||
| 25 | 160 | 4.2 | ||||||||
圧力の換算：1MPa=10.197kgf/cm2
※最高許容圧力（PMA）：1.6MPa PMAは耐圧部（本体）が許容されえる圧力です。
※最高許容温度（TMA）：220℃ TMAは耐圧部（本体）が許容されえる温度です。
※最小作動差圧（⊿PMN）：0.03MPa ⊿PMNはトラップ入口・出口間の最小作動差圧です。
取り得るフランジ規格 JIS5～20K ANSI・JPI150～300lb
性能・試験情報
排出流量
詳細情報
基本情報
【特長】
・自動ブローオフ機構により、運転立ち上がり時間が大幅にスピードアップしました。通気初期の低温復水・エアもスムーズに排出します
・取付姿勢の制約を受けません
・主要部品のユニット交換ができます
【用途】
・食品機器・クリーニング機器
・蒸気輸送管
・熱交換器等の一般設備

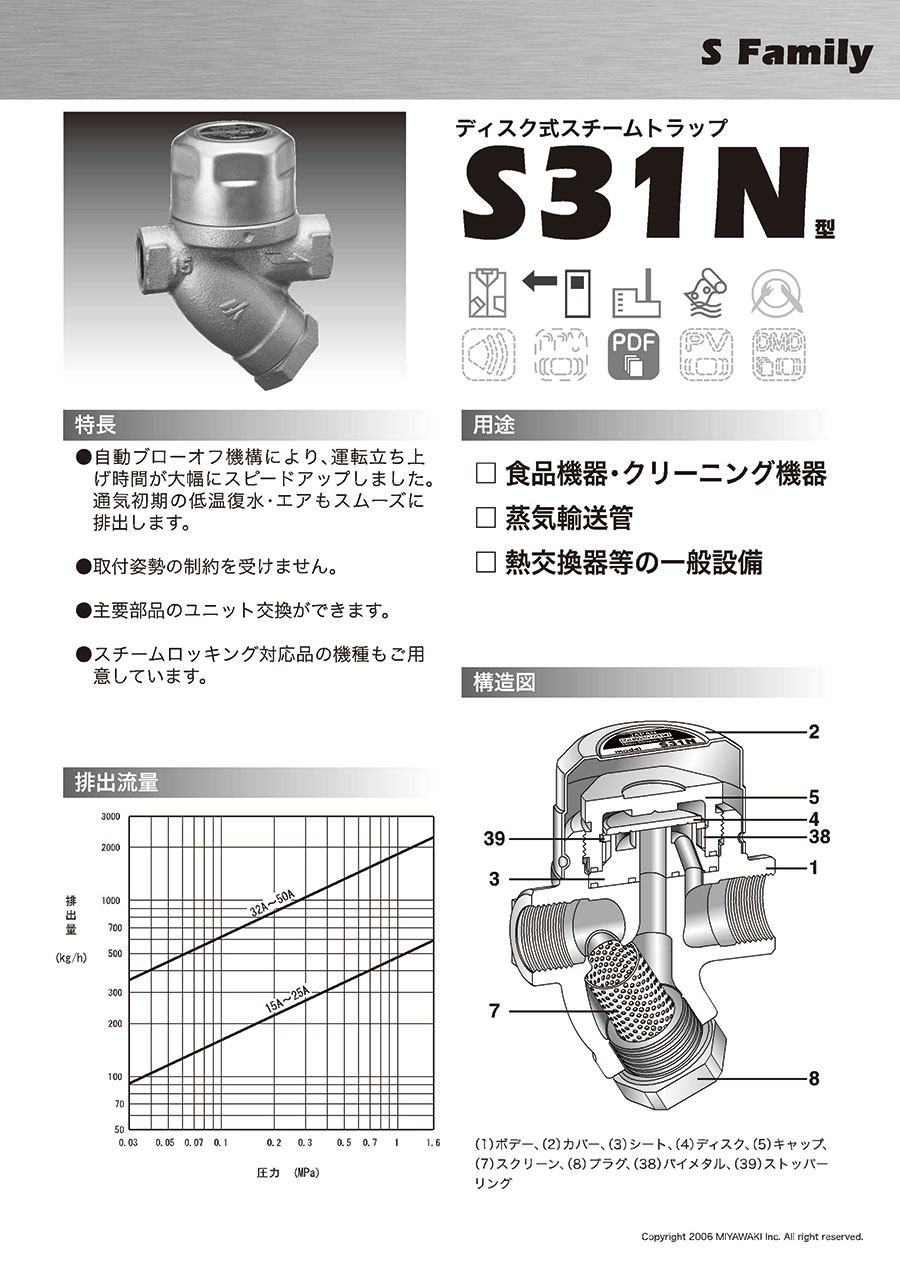

カタログ
