逆止弁（インラインチャッキ）［水・温水用］ CV5R型
- 通常単価(税別)
- 14,529円
- 税込単価
- 15,982円
【特長】・コンパクトに配管できるインラインタイプです・取付け姿勢は縦・横・斜め...
詳細情報を確認するCV5R-20の仕様・寸法情報
種類
ばね式(インライン)
使用流体
水
呼び圧力
規格なし・その他
本体材質
[ステンレス鋳鋼] SCS13A
供給側 接続種類
[Rc(R)] Rc
供給側 配管ねじの呼び
3/4B(20A)
制御側 接続種類
[Rc(R)] Rc
制御側 配管ねじの呼び
3/4B(20A)
最高使用圧力(MPa)
1.6
-
-
商品情報
外形図
製品仕様
| 型式 | 接続 | 最高使用圧力 PMO（MPa） | 開弁差圧 （MPa） | 最高使用温度 TMO（℃） | 使用流体 | 本体材質 | 寸法（mm） | 重量 （kg） | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 方式 | 呼び径 （A） | L | W | B | |||||||
| CV5R | ねじ込 （Rc） | 20 | 1.6 | 0.003以下 | 80 | 水・温水 | ステンレス鋳鋼 （SCS13A） | 60 | 46 | 34 | 0.29 |
※圧力の換算：1MPa=10.197kgf/cm2
※SI単位への移行に伴い商品ネームプレートの圧力表示はMPa単位を採用しております。
- 最高許容圧力（PMA）：2.1MPa
PMAは、耐圧部（本体）が許容される圧力です。 - 最高許容温度（TMA）：220℃
TMAは、耐圧部（本体）が許容される温度です。
性能・試験情報
圧力損失
詳細情報
基本情報
【特長】
・コンパクトに配管できるインラインタイプです
・取付け姿勢は縦・横・斜め、自由自在です
【用途】
・水・80℃までの温水配管の逆流防止に最適です
ご注意
- メーカーカタログではW寸40の表記ですが、正しくはW寸46です。

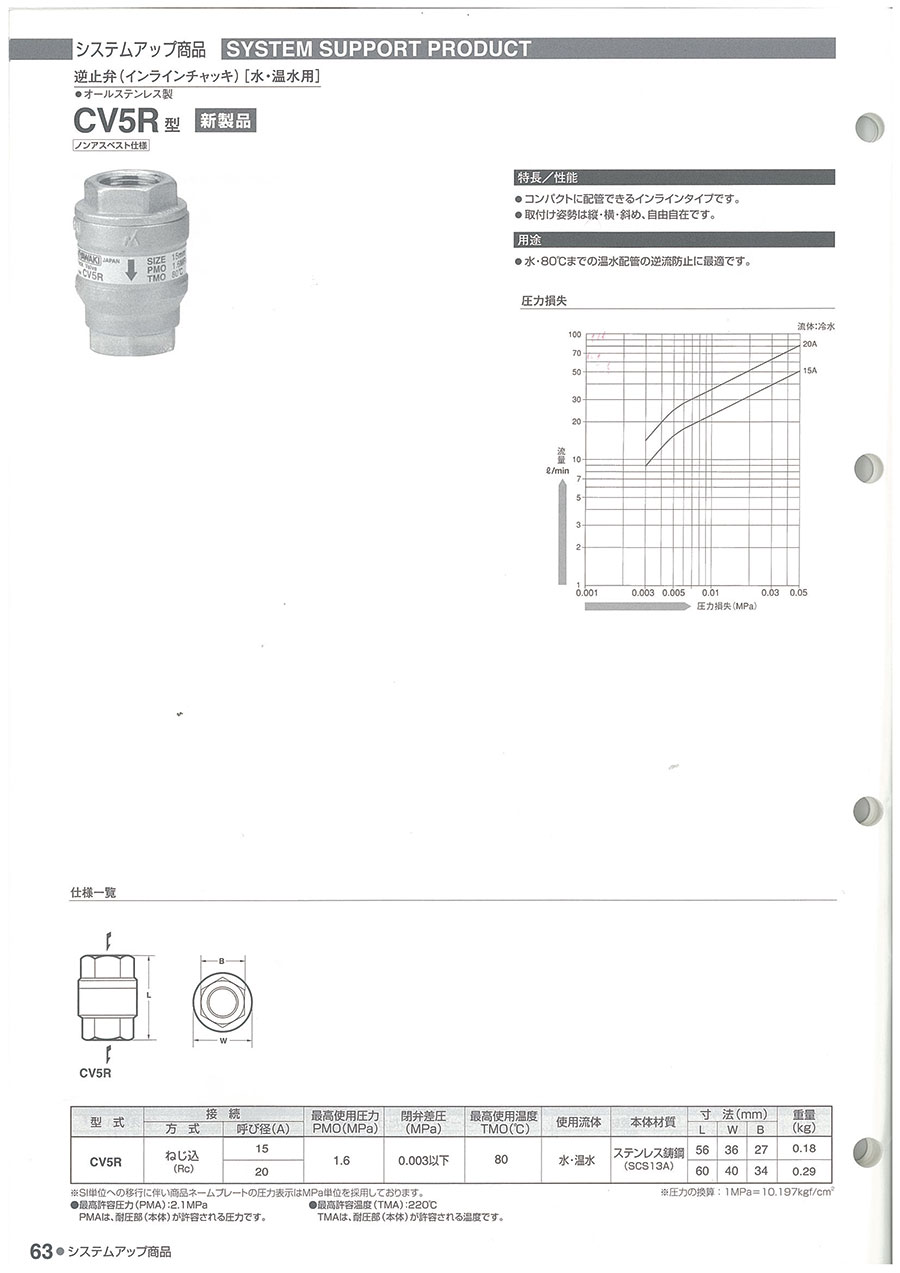

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。逆止弁（インラインチャッキ）［水・温水用］ CV5R型の型番CV5R-20のページです。
型番CV5R-20に関する仕様情報を記載しております。
