エルボール用ダストカバー
未確定：候補が9型番あります。
商品情報
外形図
規格表
| 呼び番号 | 主要寸法 mm | ||||||
|---|---|---|---|---|---|---|---|
| X | Y | E | F | Z | G | H | |
| PRC 5 | 20 | 29 | 10 | 19 | 16 | 8 | 8 |
| PRC 6 | 22 | 31 | 11 | 20 | 19 | 9.5 | 9.5 |
| PRC 8 | 27 | 38.5 | 13.5 | 25 | 24 | 12 | 12 |
| PRC 12 | 36 | 53 | 18 | 35 | 32 | 16.5 | 15.5 |
| PRC 14 | 40 | 60 | 20 | 40 | 36.5 | 19 | 17.5 |
| PRC 16 | 44 | 68 | 22 | 46 | 40 | 20.5 | 19.5 |
| PRC 18 | 49 | 74.5 | 24.5 | 50 | 46 | 23.5 | 22.5 |
| PRC 20 | 54 | 82 | 27 | 55 | 50 | 25.5 | 24.5 |
| PRC 22 | 59 | 89.5 | 29.5 | 60 | 53.5 | 27.5 | 26 |
詳細情報
基本情報
【特長】
・特殊亜鉛ダイカスト合金の本体と、それに交差した軸心をもつボールスタッドとを一体化した自動調心形の球面滑り軸受です。
【用途】
・建設機械、農業用機械及び包装機械などのリンク機構に数多く使用されています。

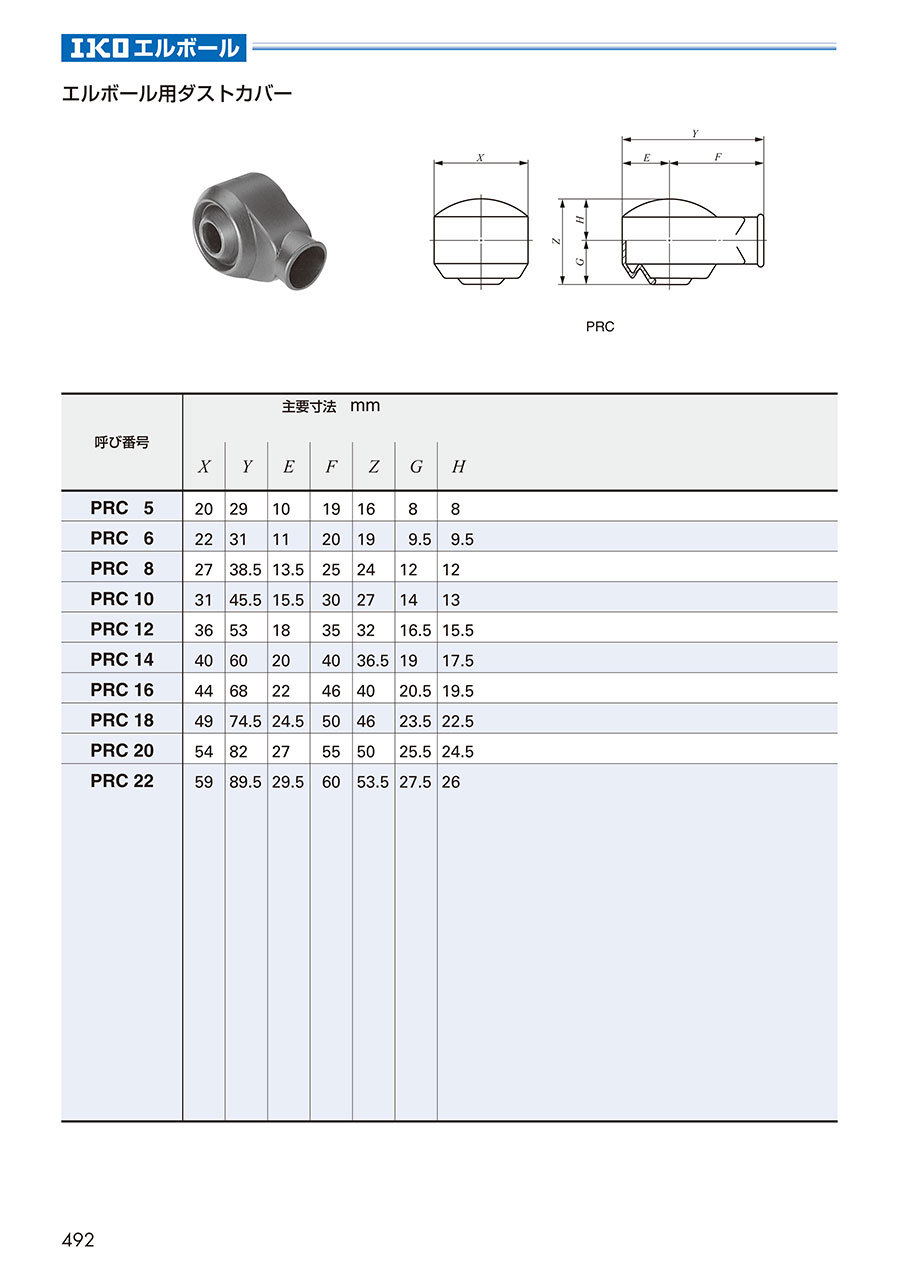

カタログ
