アルミ製レバーカップリング ダストキャップ OZ-DC
- 通常単価(税別)
- 2,287円～23,564円特別価格
- 税込単価
- 2,516円～25,920円特別価格
通常出荷日：在庫品1日目～4日目一部当日出荷可能
JIS規格の継手・配管部品を多数取り揃え。アルミ製レバーカップリング ダストキャップ OZ-DC。【特...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
参考使用圧力表（MAX）
| 口径 | 1/2 （15A） | 3/4 （20A） | 1 （25A） | 1 1/4 （32A） | 1 1/2 （40A） | 2 （50A） | 21/2 （65A） | 3 （80A） | 4 （100A） | 5 （125A） | 6 （150A） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 圧力 （水圧） | 1.76 MPa | 1.76 Mpa | 1.76 Mpa | 1.76 Mpa | 1.76 Mpa | 1.76 Mpa | 1.08 MPa | 0.88 Mpa | 0.69 Mpa | 0.49 Mpa | 0.49 Mpa |
| 18 kgf/cm2 | 18 kgf/cm2 | 18 kgf/cm2 | 18 kgf/cm2 | 18 kgf/cm2 | 18 kgf/cm2 | 11 kgf/cm2 | 9 kgf/cm2 | 7 kgf/cm2 | 5 kgf/cm2 | 5 kgf/cm2 | |
常温時・NBR使用時
規格表
※15Aと20Aは共有です
| 呼び径 | mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| inch | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | |
| （A） | 116 | 139 | 183 | 191 | 201 | 214 | 267 | 295 | 321 | 453 | |
| （B） | 52 | 61 | 78 | 86 | 96 | 109 | 138 | 167 | 193 | 258 | |
| φC | 32 | 37 | 46 | 54 | 64 | 77 | 92 | 120 | 146 | 177 | |
| h | 32 | 39 | 48 | 49 | 54 | 58 | 59 | 61 | 65 | 70 | |
| H | 44 | 53 | 65 | 69 | 76 | 83 | 79 | 85 | 95 | 103 | |
単位：mm
商品特長詳細
レバーカップリングの優れたポイント
- あらゆる流体が搬送できます。
液体・気体・粉粒体など、あらゆる流体が搬送できます。
石油・化学、製鉄、薬品、食品、船舶運輸など、さまざまな分野で使用できる多目的カップリングです。
- ワンタッチで着脱できます。
カプラーに付いているレバーを操作することで簡単に着脱でき、工具などは必要ありません。
- 連結は確実に持続します。
内部のガスケットにより流体の洩れを防ぎ、ジョイントを持続します。
- 長年の実績が、証明する品質。
耐圧性、耐温度などの品質の優秀性は、長年にわたる実績が証明しています。
- ステンレス
材質はアルミ、アルミダイカスト、ブロンズ、ステンレススチール、ポリプロピレンの5種類があります。
- レパートリーも豊富です。
フランジ型、溶接型、バルブ内蔵型のレバーカップリングもあります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,726円1,499円 ( 1,649円 ) | 在庫品1日目当日出荷可能 |
3,338円 ( 3,672円 ) | 在庫品1日目当日出荷可能 |
4,839円 ( 5,323円 ) | 4日目 |
2,287円 ( 2,516円 ) | 3日目 |
7,696円 ( 8,466円 ) | 4日目 |
23,564円 ( 25,920円 ) | 4日目 |
3,354円 ( 3,689円 ) | 在庫品1日目当日出荷可能 |
3,987円 ( 4,386円 ) | 在庫品1日目当日出荷可能 |
5,844円 ( 6,428円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
JIS規格の継手・配管部品を多数取り揃え。アルミ製レバーカップリング ダストキャップ OZ-DC。
【特長】
・あらゆる流体が搬送できます
・ワンタッチで着脱できます
・連結は確実に持続します
・レバートリーも豊富です
・雄アダプターのシール面を痛めない為や、埃の付着を防ぐ為のものです
・紛失防止の為にチェーンのご使用をおすすめします
・OZ-DC取付時は圧力かけずにご使用ください
・15Aと20Aは共用です
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

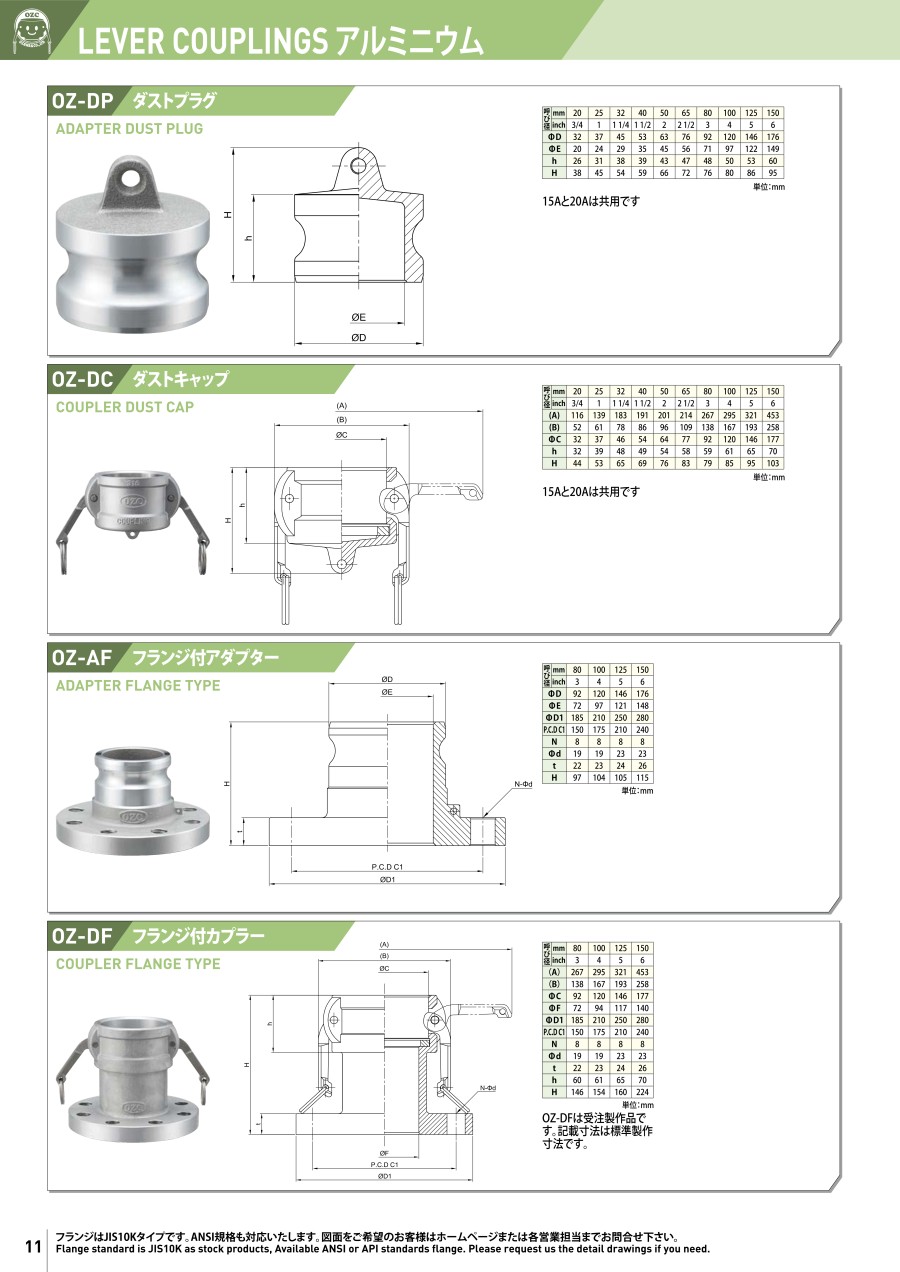

カタログ
商品担当おすすめ
アルミ製レバーカップリング ダストキャップ OZ-DCのレビュー
水のホース取り付け用
4
4.02018/11/07
メスねじ型カプラーと同時注文。
水のホース用に購入しましたが
取り付けが簡単でよかった。
0人が参考にしています。
