アルミ製レバーカップリング メスネジ型カプラー OZ-D
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,529円～22,601円
- 税込単価
- 2,782円～24,861円
JIS規格の継手・配管部品を多数取り揃え。アルミ製レバーカップリング メスネジ...
詳細情報を確認する- 種類
- 標準
- オス・メス
- ソケット(メス)
- 接続部の種類
- めねじタイプ
- 本体材質
- ADC12、AC4C-T6
- ねじの種類
- Rc（管用テーパめねじ）
- バルブ構造
- 両路開放型
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が10型番あります。
商品情報
外形図
製品仕様
参考使用圧力表（MAX）
| 口径 | 1/2 （15A） | 3/4 （20A） | 1 （25A） | 11/4 （32A） | 11/2 （40A） | 2 （50A） | 21/2 （65A） | 3 （80A） | 4 （100A） | 5 （125A） | 6 （150A） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 圧力 （水圧） | 1.76 MPa | 1.76 Mpa | 1.76 Mpa | 1.76 Mpa | 1.76 Mpa | 1.76 Mpa | 1.08 MPa | 0.88 Mpa | 0.69 Mpa | 0.49 Mpa | 0.49 Mpa |
| 18 kgf/cm2 | 18 kgf/cm2 | 18 kgf/cm2 | 18 kgf/cm2 | 18 kgf/cm2 | 18 kgf/cm2 | 11 kgf/cm2 | 9 kgf/cm2 | 7 kgf/cm2 | 5 kgf/cm2 | 5 kgf/cm2 | |
常温時・NBR使用時
規格表
| 呼び径 | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| inch | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | |
| M（Rc） | 1/2B | 3/4B | 1B | 1 1/4B | 1 1/2B | 2B | 2 1/2B | 3B | 4B | 5B | 6B | |
| （A） | 116 | 116 | 139 | 183 | 191 | 201 | 214 | 267 | 295 | 321 | 453 | |
| （B） | 52 | 52 | 61 | 78 | 86 | 96 | 109 | 138 | 167 | 193 | 258 | |
| φC | 32 | 32 | 37 | 46 | 54 | 64 | 77 | 92 | 120 | 146 | 177 | |
| φF | 15 | 18 | 26 | 33 | 38 | 50 | 60 | 78 | 94 | 117 | 140 | |
| K | 32 | 32 | 41 | 48 | 56 | 67 | 85 | 96 | 124 | 168 | 202 | |
| h | 32 | 32 | 39 | 48 | 49 | 54 | 58 | 59 | 61 | 65 | 70 | |
| H | 53 | 53 | 60 | 68 | 71 | 78 | 84 | 89 | 95 | 101 | 115 | |
単位：mm
商品特長詳細
レバーカップリングの優れたポイント
- あらゆる流体が搬送できます。
液体・気体・粉粒体など、あらゆる流体が搬送できます。
石油・化学、製鉄、薬品、食品、船舶運輸など、さまざまな分野で使用できる多目的カップリングです。
- ワンタッチで着脱できます。
カプラーに付いているレバーを操作することで簡単に着脱でき、工具などは必要ありません。
- 連結は確実に持続します。
内部のガスケットにより流体の洩れを防ぎ、ジョイントを持続します。
- 長年の実績が、証明する品質。
耐圧性、耐温度などの品質の優秀性は、長年にわたる実績が証明しています。
- ステンレス
材質はアルミ、アルミダイカスト、ブロンズ、ステンレススチール、ポリプロピレンの5種類があります。
- レパートリーも豊富です。
フランジ型、溶接型、バルブ内蔵型のレバーカップリングもあります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,953円 ( 3,248円 ) | 在庫品1日目当日出荷可能 |
2,529円 ( 2,782円 ) | 在庫品1日目当日出荷可能 |
4,080円 ( 4,488円 ) | 3日目 |
8,615円 ( 9,477円 ) | 3日目 |
3,019円 ( 3,321円 ) | 3日目 |
12,829円 ( 14,112円 ) | 3日目 |
22,601円 ( 24,861円 ) | 4日目 |
3,397円 ( 3,737円 ) | 在庫品1日目当日出荷可能 |
3,197円 ( 3,517円 ) | 3日目 |
5,135円 ( 5,649円 ) | 4日目 |
詳細情報
基本情報
JIS規格の継手・配管部品を多数取り揃え。アルミ製レバーカップリング メスネジ型カプラー OZ-D。
【特長】
・あらゆる流体が搬送できます
・ワンタッチで着脱できます
・連結は確実に持続します
・レバートリーも豊富です
・配管及びホース端末金具の雄ネジ部分に取付けて使用するタイプです
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

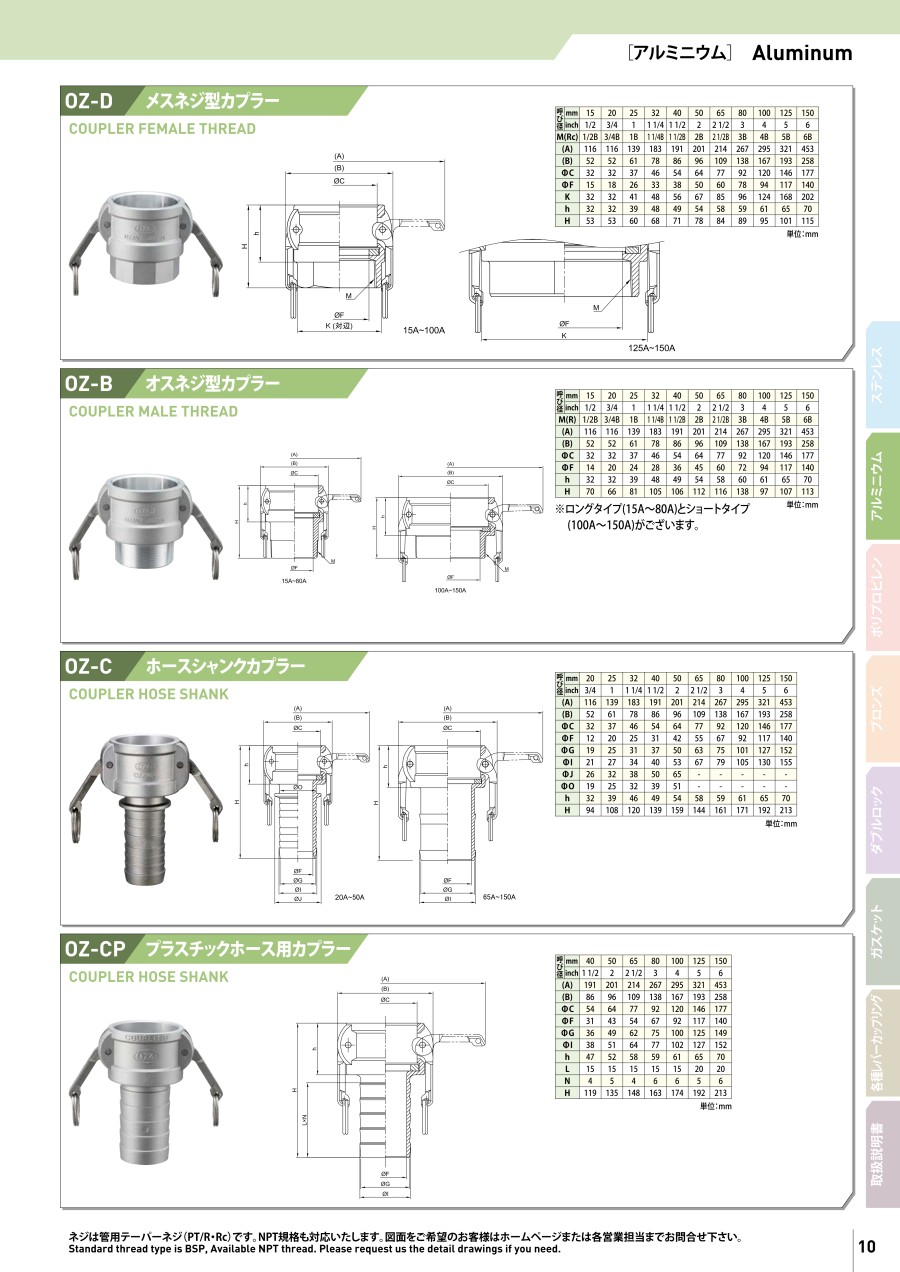

カタログ
商品担当おすすめ
アルミ製レバーカップリング メスネジ型カプラー OZ-Dのレビュー
給水設備の接続部に使用
5
5.02019/10/25
大変綺麗に仕上げられていて、見ていてうっとりするような商品です。
勿論水漏れもありません。
1人が参考にしています。
水のホース取り付け
4
4.02018/11/07
ホースシャンクアダプターと一緒に注文。
水のホース取り付け用に購入しましたが
扱いがとても簡単でよかった。
0人が参考にしています。
配管接続
4
4.02018/05/23
ワンタッチで接続できるので楽です。
輸送配管の中継で使用しています。
0人が参考にしています。
