ミネベアミツミ

中容量はかり　C2G1

中容量はかり　C2G1
  • 限界過負荷
    200%R.C.
  • 材質
    アルミニウム合金
  • 許容過負荷
    150 %R.C.
  • 定格出力
    2 mV/V±0.2 mV/V
  • 推奨印加電圧
    12 VDC以下
  • 疲労寿命
    定格容量で1,000,000回
  • 温度補償範囲
    -10℃～50℃
  • 非直線性
    0.015 %R.O.
  • ヒステリシス
    0.015 %R.O.
  • 繰り返し性
    0.02 %R.O.
  • 出力の温度影響
    0.012 %LOAD/10 ℃
  • 用途,型
    はかり用,ロバーバル型

ご注意

  • ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
未確定：候補が9型番あります。
数量：

商品情報

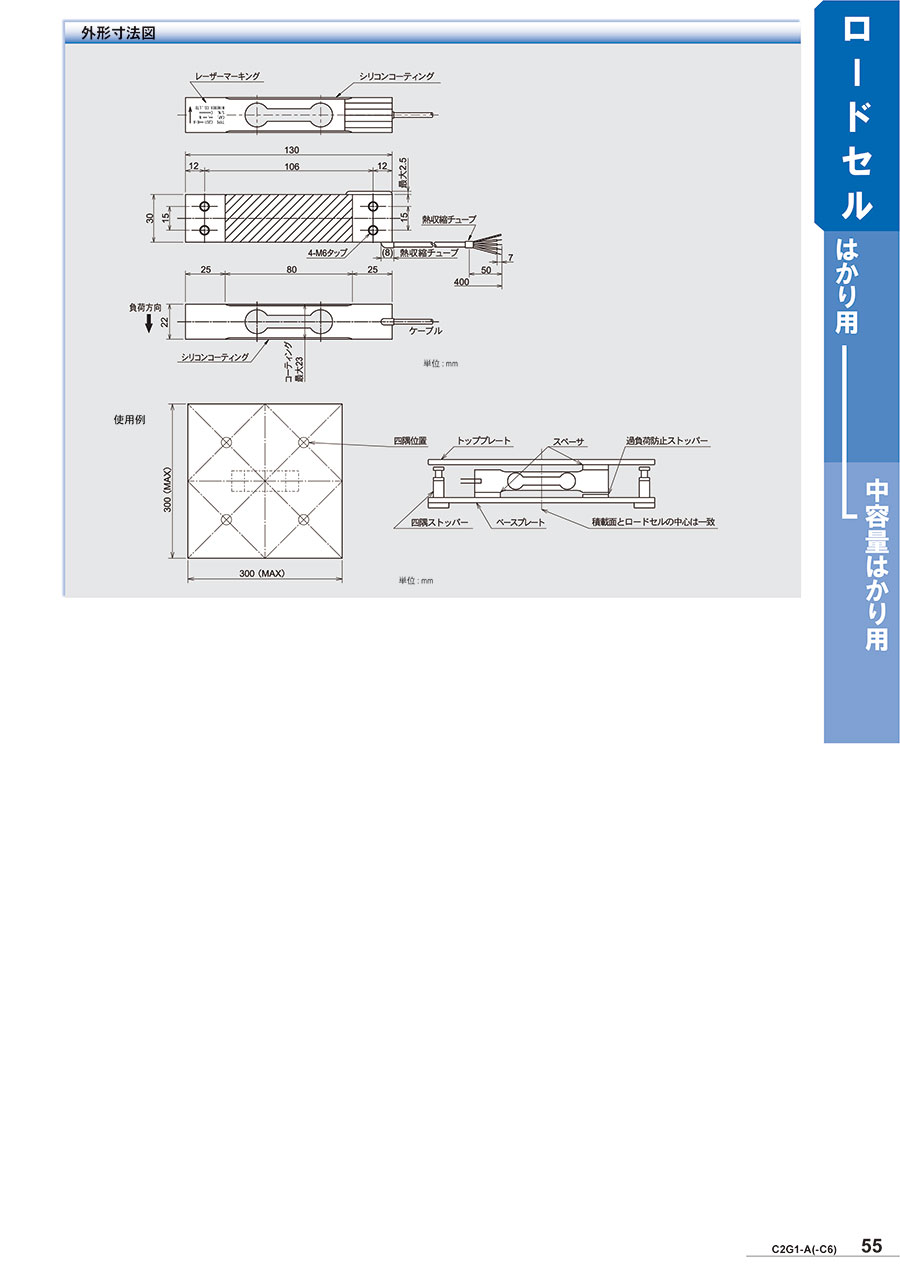

外形図

中容量はかり 外形図

製品仕様

精度特性

型番一般品
C2G1-※※※-A
型式（容量）6K10K12K15K20K25K30K35K50K
定格容量58.84N98.07N117.7N147.1N196.1N245.2N294.2N343.2N490.3N
許容過負荷%R.C.150
限界過負荷%R.C.200
定格出力mV/V2±0.2
非直線性%R.O.0.015
ヒステリシス%R.O.0.015
繰り返し性%R.O.0.02
クリープ%R.O./30min0.02
クリープ回復%R.O./30min0.02
推奨印加電圧VDC以下12
最大印加電圧VDC20
零バランスmV/V±0.1
入力抵抗Ω400～450
出力抵抗Ω345～355
絶縁抵抗MΩ以上（DC50V）2,000
温度補償範囲℃-10～+50
許容温度範囲℃-10～+50
零点の温度影響%R.O./10℃0.04
出力の温度影響%LOAD/10℃0.012
偏置誤差積載面の大きさ：最大で300mm×300mm
積載面の中心とロードセルの中心は一致させること
偏置75mmで定格容量の1/2を負荷し、0.02%R.O.以内

機械特性

型式（容量）6K10K12K15K20K25K30K35K50K
固有振動数Hz220295323360373417455493540
定格変位量（参考値）mm0.620.530.650.67
質量（約）g200
ケーブルφ3.2、4芯シールド付40cm直結 先端柳線
保護等級IP64
起歪体の材質アルミニウム合金
疲労寿命定格容量で106回

使用例

中容量はかり 使用例
[ ! ]取り付け方法、配線など取扱説明書は＞＞こちら。

関連部品

 センサ関連機器
カテゴリページセンサ関連機器
代表商品変換器用
デジタル指示計
CSD-701B		変換器用
デジタルピークホルダー
CSD-709
画像

型番リスト

表示件数
  • 1
    • 型番
    C2G1-6K-A
    C2G1-10K-A
    C2G1-12K-A
    C2G1-15K-A
    C2G1-20K-A
    C2G1-25K-A
    C2G1-30K-A
    C2G1-35K-A
    C2G1-50K-A

    定格容量

    		最小発注数量
    58.84 N {6 kgf}
    1個
    98.07 N {10 kgf}
    1個
    117.7 N {12 kgf}
    1個
    147.1 N {15 kgf}
    1個
    196.1 N {20 kgf}
    1個
    245.2 N {25 kgf}
    1個
    294.2 N {30 kgf}
    1個
    343.2 N {35 kgf}
    1個
    490.3 N {50 kgf}
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    25,711円
    ( 28,282円 )
    7日目
    25,711円
    ( 28,282円 )
    在庫品1日目当日出荷可能
    24,487円
    ( 26,936円 )
    7日目
    22,038円
    ( 24,242円 )
    7日目
    27,956円
    ( 30,752円 )
    7日目
    26,624円
    ( 29,286円 )
    7日目
    27,956円
    ( 30,752円 )
    7日目
    26,624円
    ( 29,286円 )
    7日目
    27,956円
    ( 30,752円 )
    7日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・中ひょう量のはかり用です
    ・背が低いので、薄型のはかりに適しています
    ・OIMLR60認定品（規格品）、NTEP認定品（定格容量：6K～35K）

    ご注意

    • ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
