小型圧縮型 CM085
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 72,438円～93,971円
- 税込単価
- 79,682円～103,368円
圧縮等の力または質量を電気信号に変換し、各種測定器に接続を行ない、表示・出力・...
詳細情報を確認する- 限界過負荷
- 300%R.C.
- 許容過負荷
- 150 %R.C.
- 定格出力
- 1.0 mV/V±0.5 mV/V
- 推奨印加電圧
- 6 V以下
- 疲労寿命
- 定格容量で1,000,000回
- 温度補償範囲
- 0℃～60℃
- 非直線性
- 0.08～0.15 %R.O.
- ヒステリシス
- 0.08～0.15 %R.O.
- 繰り返し性
- 0.08～0.15 %R.O.
- 出力の温度影響
- 0.1 %LOAD/10 ℃
- 用途,型
- 工業用はかり,産業機器用圧縮型
ご注意
- ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
未確定：候補が10型番あります。
商品情報
外形図
CM085-2N～200NCM085-500N～2kN
CM085-2N～10NCM085-20N～200N
ケーブル先端詳細
CM085-2N～10NCM085-20N～200N
ケーブル先端詳細製品仕様
| 定格容量 | 2N～2kN |
| 許容過負荷 | 150%R.C. |
| 限界過負荷 | 300%R.C. |
| 定格出力 | 1.0mV/V ±0.5mV/V |
| 非直線性 | 0.08～0.15%R.O. |
| ヒステリシス | 0.08～0.15%R.O. |
| 繰り返し性 | 0.08～0.15%R.O. |
| 推奨印加電圧 | 6V以下 |
| 零バランス | ±0.25mV/V |
| 入力抵抗 | 750Ω±10Ω |
| 出力抵抗 | 750Ω±5Ω |
| 温度補償範囲 | 0℃～+60℃ |
| 許容温度範囲 | -10℃～+70℃ |
| 零点の温度影響 | 0.3%R.O./10℃ |
| 出力の温度影響 | 0.1%LOAD/10℃ |
| ケーブル | φ1.8、4芯シールド付3m直結、先端柳線 |
| 保護等級 | IP40 |
| 起歪体の材質 | アルミニウム合金（CM085-2N～200N） |
| ステンレス鋼（CM085-500N～2KN） | |
| 疲労寿命 | 定格容量で106回 |
＜付属品＞
試験成績表・・・1部
規格表
| 型式 | 定格容量 | Ａ | Ｂ | Ｃ | Ｄ | 定格変位量 （参考値） | 固有振動数 （Hz） | 質量 （約 g） |
| CM085-2N | 2N | 8.5 | 9.5 | SR1 | 4.75 | 0.02 | 3 900 | 15 |
| CM085-5N | 5N | 5 800 | ||||||
| CM085-10N | 10N | 8 500 | ||||||
| CM085-20N | 20N | 0.012 | 10 700 | |||||
| CM085-50N | 50N | 15 900 | ||||||
| CM085-100N | 100N | 20 500 | ||||||
| CM085-200N | 200N | 25 600 | ||||||
| CM085-500N | 500N | 11 | 12 | SR1.5 | 4 | 0.013 | 18 000 | 35 |
| CM085-1KN | 1kN | 11 | 12 | SR1.5 | 4 | 22 600 | ||
| CM085-2KN | 2kN | 12.5 | 13.5 | SR1.75 | 4.4 | 24 900 |
関連部品
| センサ関連機器 | ||
| カテゴリページ | センサ関連機器 | |
| 代表商品 | 変換器用 デジタル指示計 CSD-701B | 変換器用 デジタルピークホルダー CSD-709 |
| 画像 |  |  |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
89,600円 ( 98,560円 ) | 19日目 |
93,971円 ( 103,368円 ) | 7日目 |
72,438円 ( 79,682円 ) | 5日目 |
72,438円 ( 79,682円 ) | 5日目 |
76,060円 ( 83,666円 ) | 7日目 |
76,060円 ( 83,666円 ) | 16日目 |
76,060円 ( 83,666円 ) | 在庫品1日目当日出荷可能 |
76,060円 ( 83,666円 ) | 7日目 |
76,060円 ( 83,666円 ) | 在庫品1日目当日出荷可能 |
93,971円 ( 103,368円 ) | 7日目 |
詳細情報
基本情報
圧縮等の力または質量を電気信号に変換し、各種測定器に接続を行ない、表示・出力・記録・制御・監視などを行います。
【特長】
・ストッパー付でねじ止め取付が可能
・低床設計高さ9.5mm～、直径Φ29（2N～200N）、Φ34（500N～2kN）
ご注意
- ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

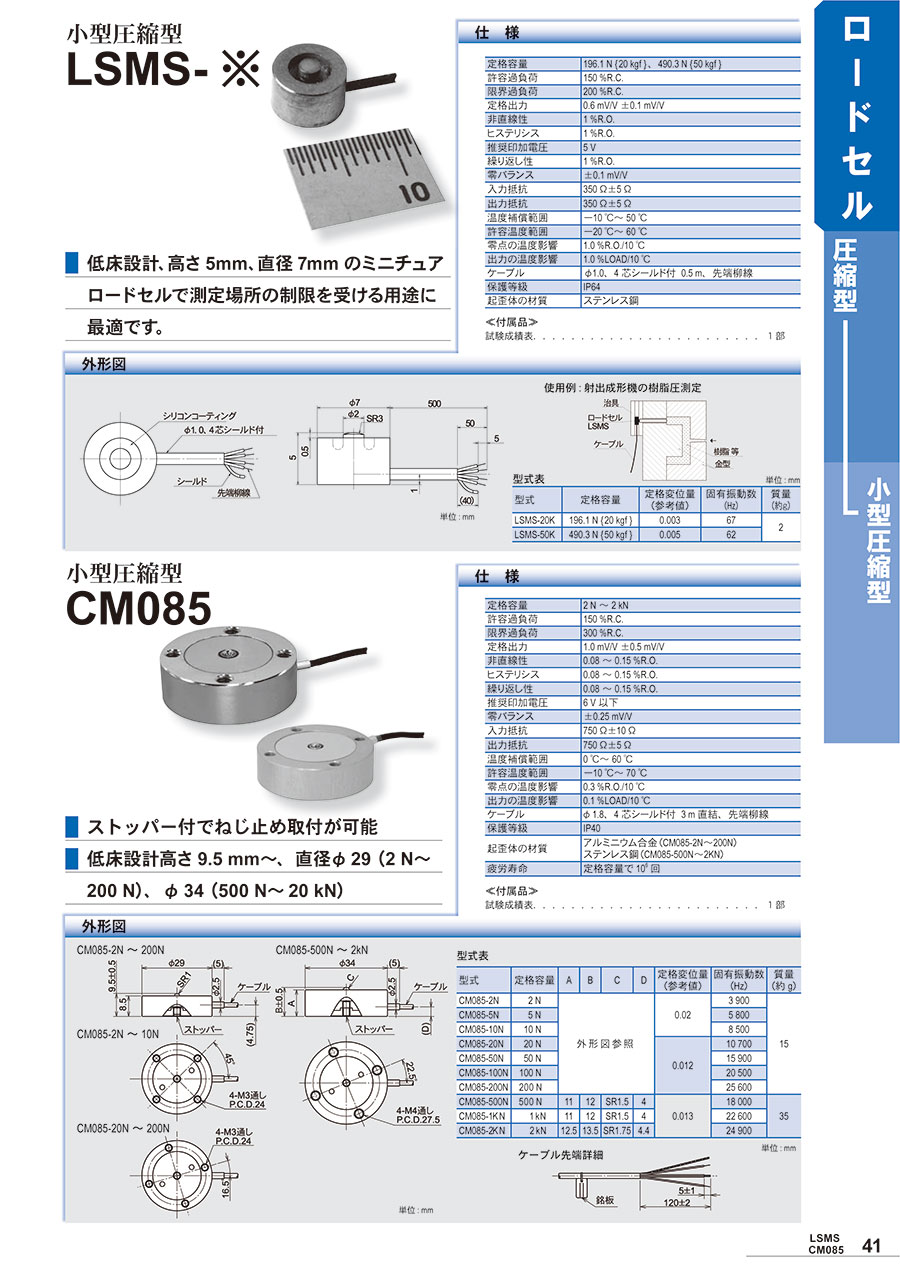

カタログ
小型圧縮型 CM085のレビュー
この商品のレビューはありません
