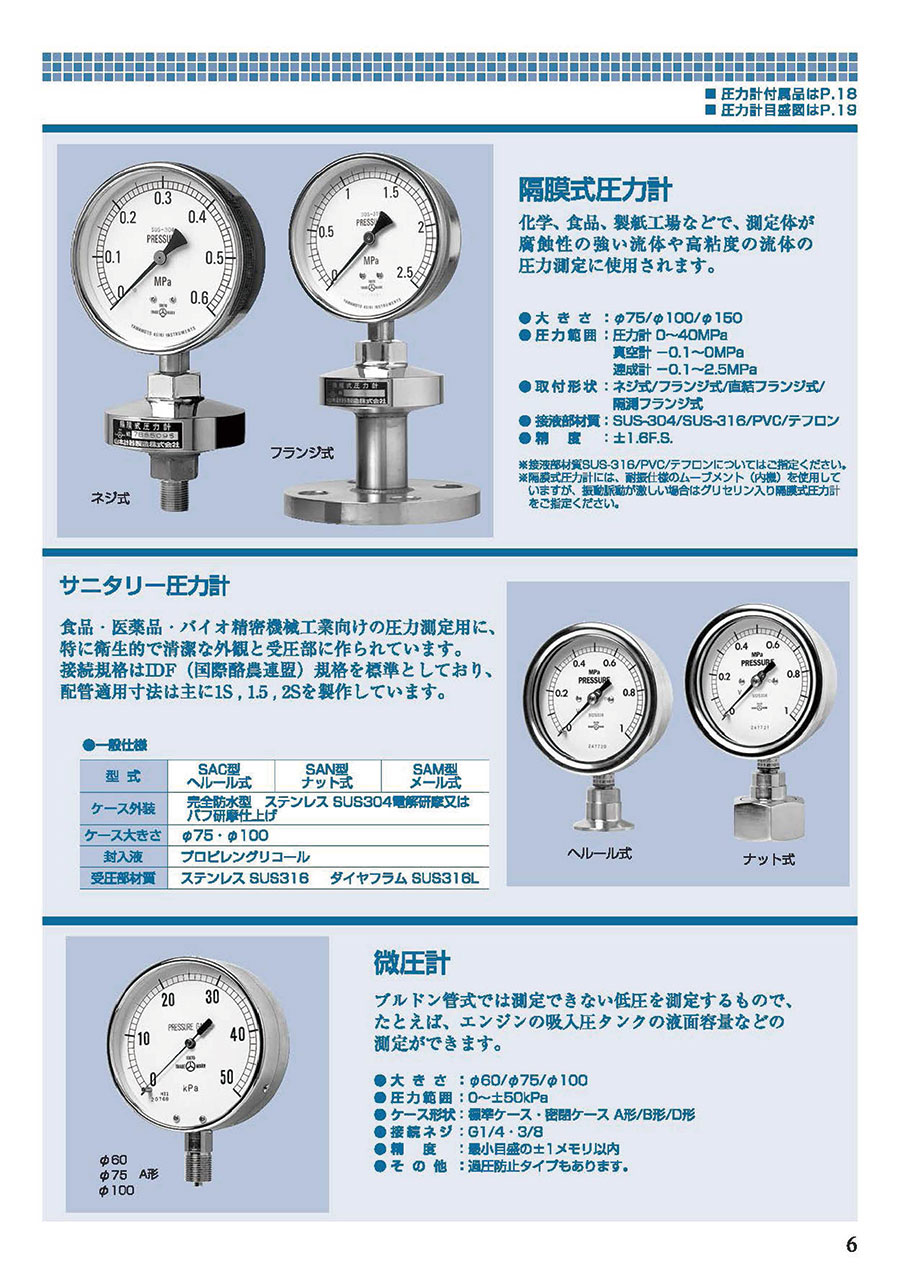

微圧計 A形

外形図

製品仕様

規格表

JIS管用ネジ規格表

注意・禁止事項

使用上の注意

• 圧力計受圧部に異物が固着しないよう、測定触媒をご確認ください。
  圧力計の測定精度に影響を及ぼしたり、故障の原因となる場合があります。
• 製品の取り付け場所は、大きな振動がない所に設置してください。故障の原因となる場合があります。
• 圧力加圧の際には、過大圧の原因となるような操作・設定を行わないでください。圧力受圧部に破損を生じる場合があります。
• 圧力計を蒸気圧力又は高温液体でご使用の場合、サイホンパイプを設けることなく、蒸気圧力計や耐熱圧力計を使用しないでください。
  また、圧力計を低温側でご使用の場合は、氷結しない環境でご使用ください。

選定上のご注意

• 圧力計を選定される際は、その性能を十分発揮できるよう、常用圧力が圧力レンジの30～65％範囲内で使われるように圧力レンジを選定してください。
  また接液部材質が測定する気体・液体に適合したものであることをご確認ください。
• 酸素用にご使用の場合には、禁油の旨ご指定ください。アセチレンにご使用の場合には、耐食用途で且つ禁油の旨ご指定ください。
• 温度計を選定される際は、目盛スパンの30～60％の範囲で常用されるよう、温度レンジを選定してください。
  また、接液部材質が測定する気体・液体に適合したものであることをご確認ください。
