シーケー金属

シーロック1・ワンタッチ継手エルボアダプターSi o

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 5,590円～8,671円

税込単価: 6,149円～9,538円

架橋ポリエチレン管・ポリブテン管用のワンタッチ継手。【特長】・継手端末にキャッ...

種類
継手
材質
青銅
使用流体
水 / 空気
接続種類
管⇔管　同径
接続種類ねじ・管方向
90°エルボ
適用管材質
ポリエチレン / ポリブテン
最高使用圧力 (MPa)
1
表面処理
なし

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

樹脂管を接続したままで器具との接続・取り外しが可能

樹脂管配管システム「シーロック１」

狭い場所でも楽々施工。
継手端部にスポンジが設けてあるため継手にゴミが入らない。
端部のスポンジの色で、継手単体で適用管種を楽に識別可能。

施工手順

1.管の切断

樹脂管の巻き癖をとって、まっすぐにする。
管切断カッターで、パイプを管軸に対して直角に切断する。
管端部にななめ、ギザギザ、つぶれが発生しないように切断すること。

2.パイプの接続

継手端部のスポンジは外さずに、パイプを継手の奥まで一気に挿入する。
継手の挿入口に対して、パイプがななめにならないようにする。

3．挿入の確認

挿入後、継手の確認窓からパイプ又はスポンジが見えることを確認する。

使用上の注意

端部のスポンジは外さずに使用すること。

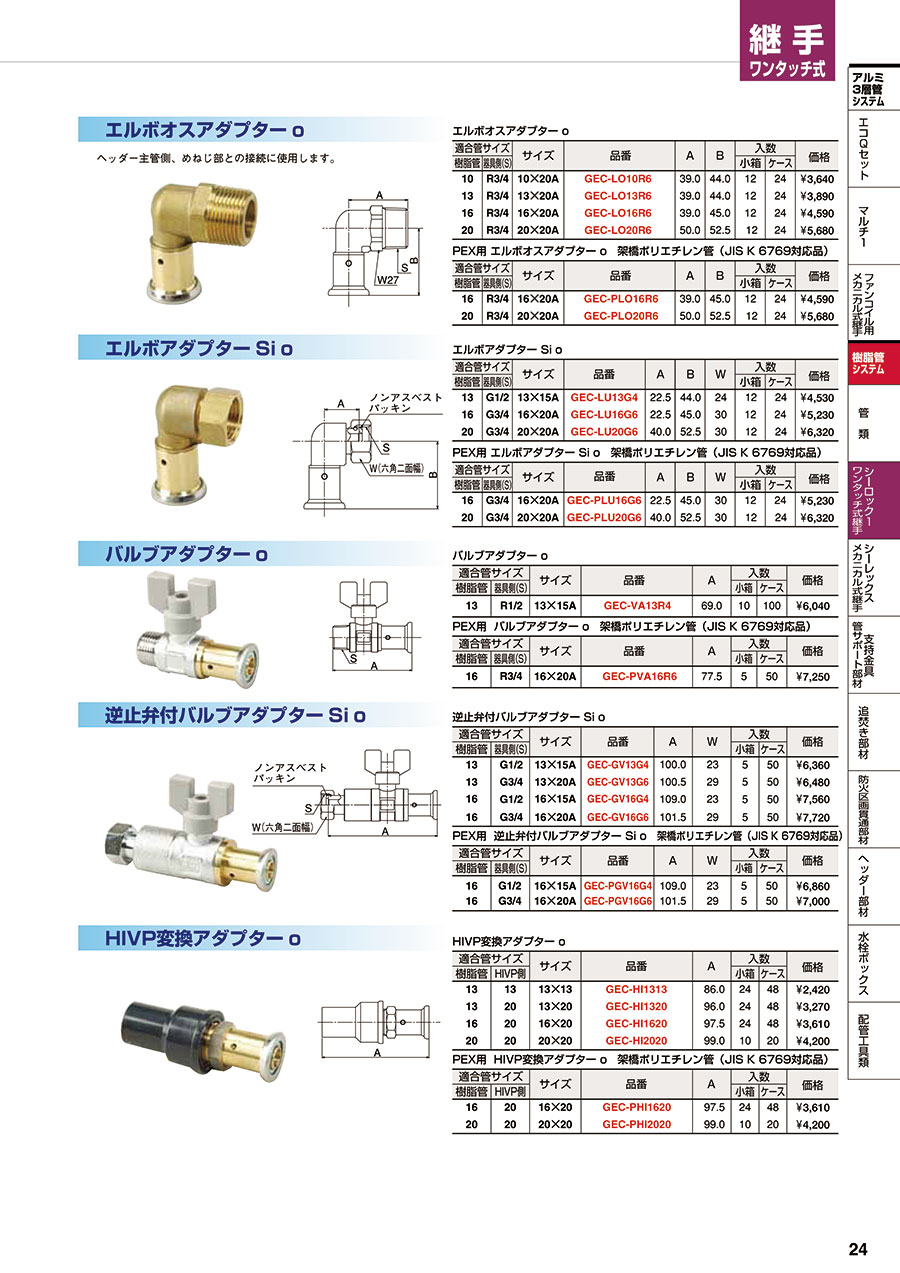

商品外形図と仕様

エルボアダプターSi o仕様

適合管サイズ		サイズ	品番	A	B	W
樹脂管	器具側(S)	サイズ	品番	A	B	W
13	G1/2	13×15A	GEC-LU13G4	22.5	44.0	24
16	G3/4	16×20A	GEC-LU16G6	22.5	45.0	30
20	G3/4	20×20A	GEC-LU20G6	40.0	52.5	30

PEX用エルボアダプター Si o 架橋ポリエチレン管（JIS K 6769対応品）仕様

適合管サイズ		サイズ	品番	A	B	W
樹脂管	器具側(S)	サイズ	品番	A	B	W
16	G3/4	16×20A	GEC-PLU16G6	22.5	45.0	30
20	G3/4	20×20A	GEC-PLU20G6	40.0	52.5	30

型番リスト

表示件数

型番

適合管サイズ樹脂管/器具側（S）

サイズ

寸法A

(mm)

寸法B

(mm)

寸法W

(mm)

スポンジ色

最小発注数量

13-G1/2	13×15A	22.5	44	24	緑色	1個
16-G3/4	16×20A	22.5	45	30	緑色	1個
20-G3/4	20×20A	40	52.5	30	緑色	1個
16-G3/4	16×20A	22.5	45	30	赤色	1個
20-G3/4	20×20A	40	52.5	30	赤色	1個

通常単価(税別) (税込単価)	通常出荷日

5,590円 ( 6,149円 )	4日目
6,453円 ( 7,098円 )	4日目
8,671円 ( 9,538円 )	4日目
6,453円 ( 7,098円 )	4日目
8,671円 ( 9,538円 )	4日目

詳細情報

基本情報

基本情報

架橋ポリエチレン管・ポリブテン管用のワンタッチ継手。
【特長】
・継手端末にキャップが無く、ごみが発生しない。
・継手端部にスポンジがあるので、継手にごみが入らない。
・挿入性が良く、楽に挿入が可能。
・コンパクトな継手なので、狭い場所でも施工が可能。
・継手端部のスポンジの色で適用管種が一目でわかる。
【用途】
・曲がり部のユニオン接続部に。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

シーケー金属
HIVP変換アダプターo
PEX、PB用の継手になります。HIVPとの変換アダプターになります。
シーケー金属
シーロック1・ワンタッチ継手オスアダプター o
PEX、PB管用のワンタッチ継手になります。オスアダプターになります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

シーロック1・ワンタッチ継手エルボアダプターSi oのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qパイプ挿入の完了目印はありますか？

確認窓からパイプまたはスポンジが見えることを確認してください。

Q継手のスポンジは外す必要がありますか？

ございません。外さずにご使用ください。
