シーロック1・ワンタッチ継手 メスアダプターo/給水栓ソケットo
- 通常単価(税別)
- 1,452円～6,025円
- 税込単価
- 1,597円～6,628円
架橋ポリエチレン管・ポリブテン管用のワンタッチ継手。【特長】・継手端末にキャッ...
詳細情報を確認する- 種類
- 継手
- 材質
- 青銅
- 使用流体
- 水 / 空気
- 適用管材質
- ポリエチレン / ポリブテン
- 最高使用圧力 (MPa)
- 1
- 表面処理
- なし
未確定：候補が11型番あります。
商品情報
樹脂管を接続したままで器具との接続・取り外しが可能
樹脂管配管システム「シーロック１」
- 狭い場所でも楽々施工。
- 継手端部にスポンジが設けてあるため継手にゴミが入らない。
- 端部のスポンジの色で、継手単体で適用管種を楽に識別可能。
施工手順
1.管の切断
- 樹脂管の巻き癖をとって、まっすぐにする。
- 管切断カッターで、パイプを管軸に対 して直角に切断する。
- 管端部にななめ、ギザギザ、つぶれが発生しないように切断すること。
2.パイプの接続
- 継手端部のスポンジは外さずに、パイプを継手の奥まで一気に挿入する。
- 継手の挿入口に対して、パイプがななめにならないようにする。
3．挿入の確認
- 挿入後、継手の確認窓からパイプ又は スポンジが見えることを確認する。
使用上の注意
- 端部のスポンジは外さずに使用すること。

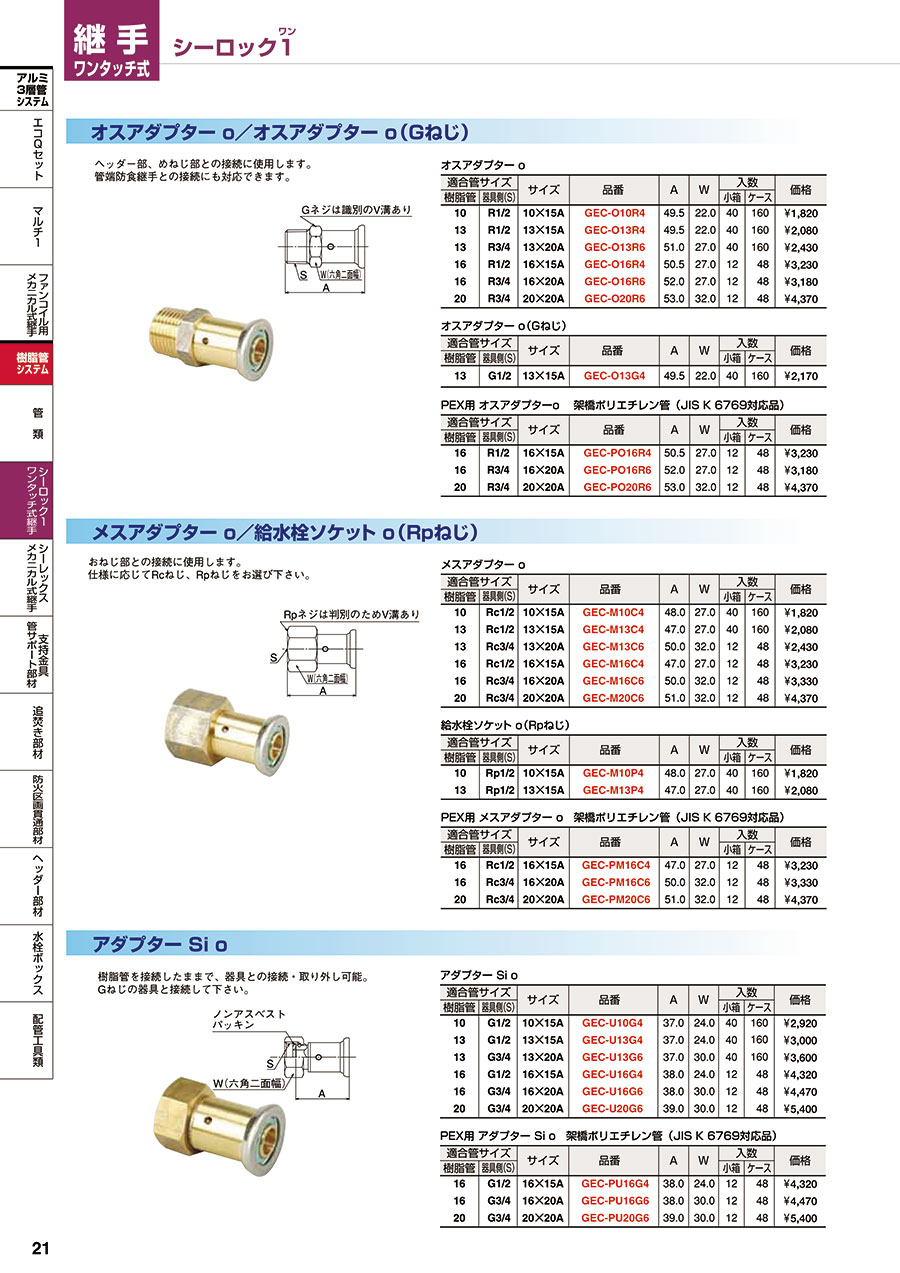

商品外形図と仕様
- おねじ部との接続に使用。
- 仕様に応じてRcねじ、Rpねじの選択を推奨。
メスアダプター 仕様
| 適合管サイズ | サイズ | 品番 | A | W | |
|---|---|---|---|---|---|
| 樹脂管 | 器具側(S) | ||||
| 10 | Rc1/2 | 10×15A | GEC-M10C4 | 48.0 | 27.0 |
| 13 | Rc1/2 | 13×15A | GEC-M13C4 | 47.0 | 27.0 |
| 13 | Rc3/4 | 13×20A | GEC-M13C6 | 50.0 | 32.0 |
| 16 | Rc1/2 | 16×15A | GEC-M16C4 | 47.0 | 27.0 |
| 16 | Rc3/4 | 16×20A | GEC-M16C6 | 50.0 | 32.0 |
| 20 | Rc3/4 | 20×20A | GEC-M20C6 | 51.0 | 32.0 |
給水栓ソケット o（Rpねじ） 仕様
| 適合管サイズ | サイズ | 品番 | A | W | |
|---|---|---|---|---|---|
| 樹脂管 | 器具側(S) | ||||
| 13 | Rp1/2 | 13×15A | GEC-M13P4 | 47.0 | 27.0 |
PEX用 メスアダプター o 架橋ポリエチレン管（JIS K 6769対応品）仕様
| 適合管サイズ | サイズ | 品番 | A | W | |
|---|---|---|---|---|---|
| 樹脂管 | 器具側(S) | ||||
| 16 | Rc1/2 | 16×15A | GEC-PM16C4 | 47.0 | 27.0 |
| 16 | Rc3/4 | 16×20A | GEC-PM16C6 | 50.0 | 32.0 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,763円 ( 3,039円 ) | 4日目 |
1,452円 ( 1,597円 ) | 4日目 |
3,004円 ( 3,304円 ) | 4日目 |
3,323円 ( 3,655円 ) | 4日目 |
3,004円 ( 3,304円 ) | 4日目 |
4,149円 ( 4,564円 ) | 4日目 |
4,241円 ( 4,665円 ) | 4日目 |
6,025円 ( 6,628円 ) | 4日目 |
4,149円 ( 4,564円 ) | 4日目 |
4,149円 ( 4,564円 ) | 4日目 |
2,907円 ( 3,198円 ) | 4日目 |
詳細情報
基本情報
架橋ポリエチレン管・ポリブテン管用のワンタッチ継手。
【特長】
・継手端末にキャップが無く、ごみが発生しない。
・継手端部にスポンジがあるので、継手にごみが入らない。
・挿入性が良く、楽に挿入が可能。
・コンパクトな継手なので、狭い場所でも施工が可能。
・継手端部のスポンジの色で適用管種が一目でわかる。
【用途】
・めねじでの取り出し部に。
カタログ
商品担当おすすめ
シーロック1・ワンタッチ継手 メスアダプターo/給水栓ソケットoのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qパイプ挿入の完了目印はありますか？
A
確認窓からパイプまたはスポンジが見えることを確認してください。
Q継手のスポンジは外す必要がありますか？
A
ございません。外さずにご使用ください。
