CKむえん 溶接サドル継手 枝部溶接形

「環境対応」・「施工性の向上」 CK むえん溶接サドル継手
CK むえん溶接サドル継手は、パイプの枝管取り出し時に、ねじ接続箇所の削減による施工品質の向上と、
施工時間の削減、またトータルコストの減少を目的に開発された。枝管の形状としては、YS-1（枝部ねじ込
み形）とYS-2（枝部溶接形）の2種類、表面処理では溶融亜鉛めっきを施した白品と、表面処理を行っていない黒品の2種類がある。
溶接部端面の亜鉛メッキを除去
溶接部端面の亜鉛メッキを切削除去しているので、溶接品質が向上。また溶接時に、有害な亜鉛ガス発生の危険性がない。
カドミ無＆鉛無 溶融亜鉛めっき「CK eめっき」を採用
継手表面のめっき（白品）は、カドミウム0.001％（10ppm）未満、鉛0.005％（50ppm）未満の「CK eめっき」を
採用。
継手本体に“芯出しマーク”を表示
継手本体に位置決めの為の“芯出しマーク”を表示。施工における品質、作業能率の向上に効果がある。適用管
JIS G 3452 配管用炭素鋼鋼管
JIS G 3454 圧力配管用炭素鋼鋼管

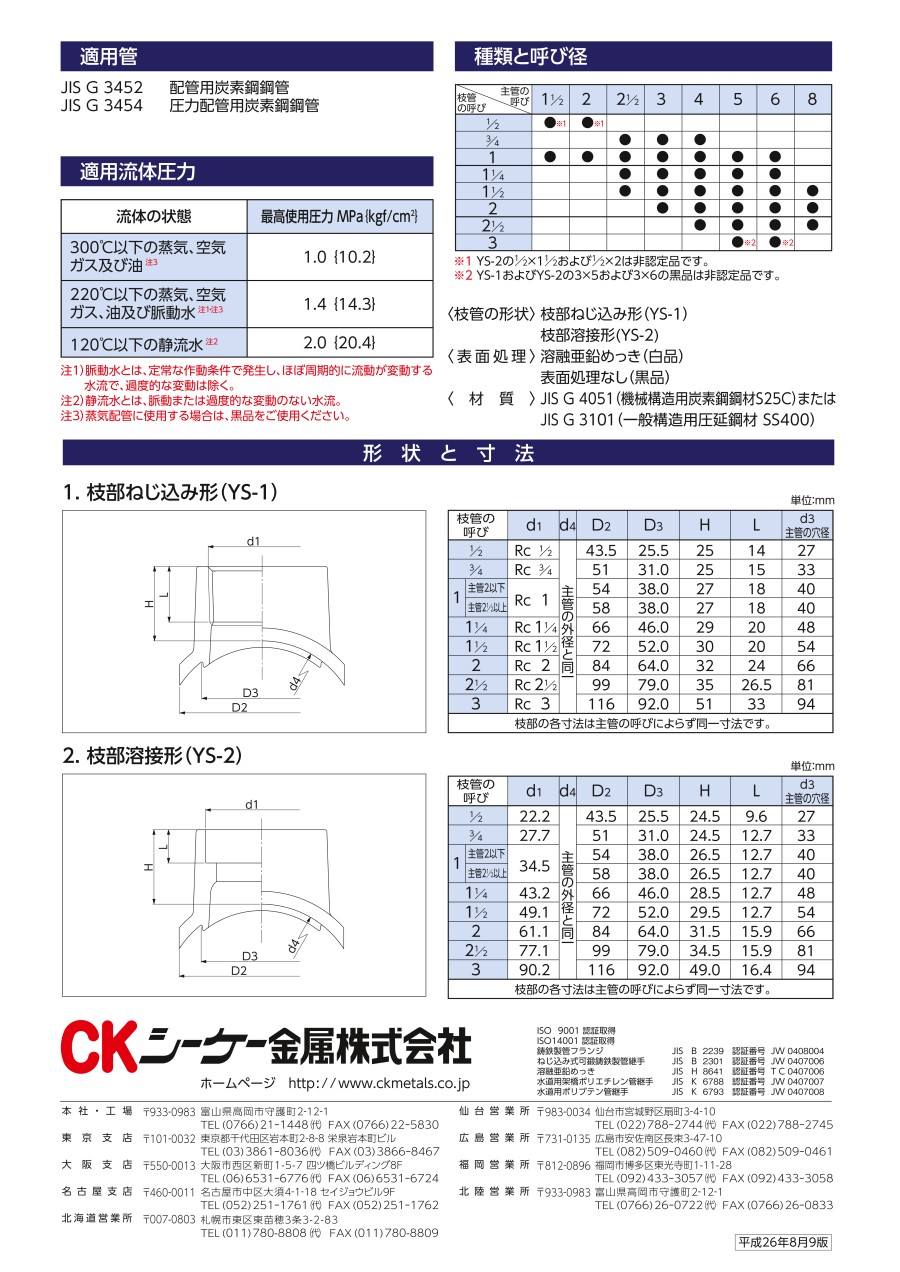

枝管の形状
枝部ねじ込み形（YS-1）
枝部溶接形（YS-2）
表面処理
溶融亜鉛めっき（白品）
表面処理なし（黒品）
材質
JIS G 4051（機械構造用炭素鋼鋼材S25C）またはJIS G 3101（一般構造用圧延鋼材 SS400）
