圧力配管用外面被覆20K継手 径違いエルボ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 53,002円47,701円
- 税込単価
- 58,302円52,471円
圧力配管の埋設用継手。【特長】・外面樹脂には塩化ビニルを使用しておらず、分別す...
詳細情報を確認するPCHB-RL-100X65の仕様・寸法情報
種類
継手
接続種類
ねじ⇔ねじ異径
接続形状
[エルボ] 90°エルボ
ねじの種類1
Rc
ねじの呼び1
4B(100A)
ねじの呼び2（異径または異種ねじの場合）
2 1/2B(65A)
材質
鋳鉄
表面処理
樹脂コーティング
最高使用圧力区分
2.0Mpa超
最高使用圧力(MPa)
13.8
使用流体
水 / 空気 / ガス / 油
内面樹脂ライニング
なし
商品情報

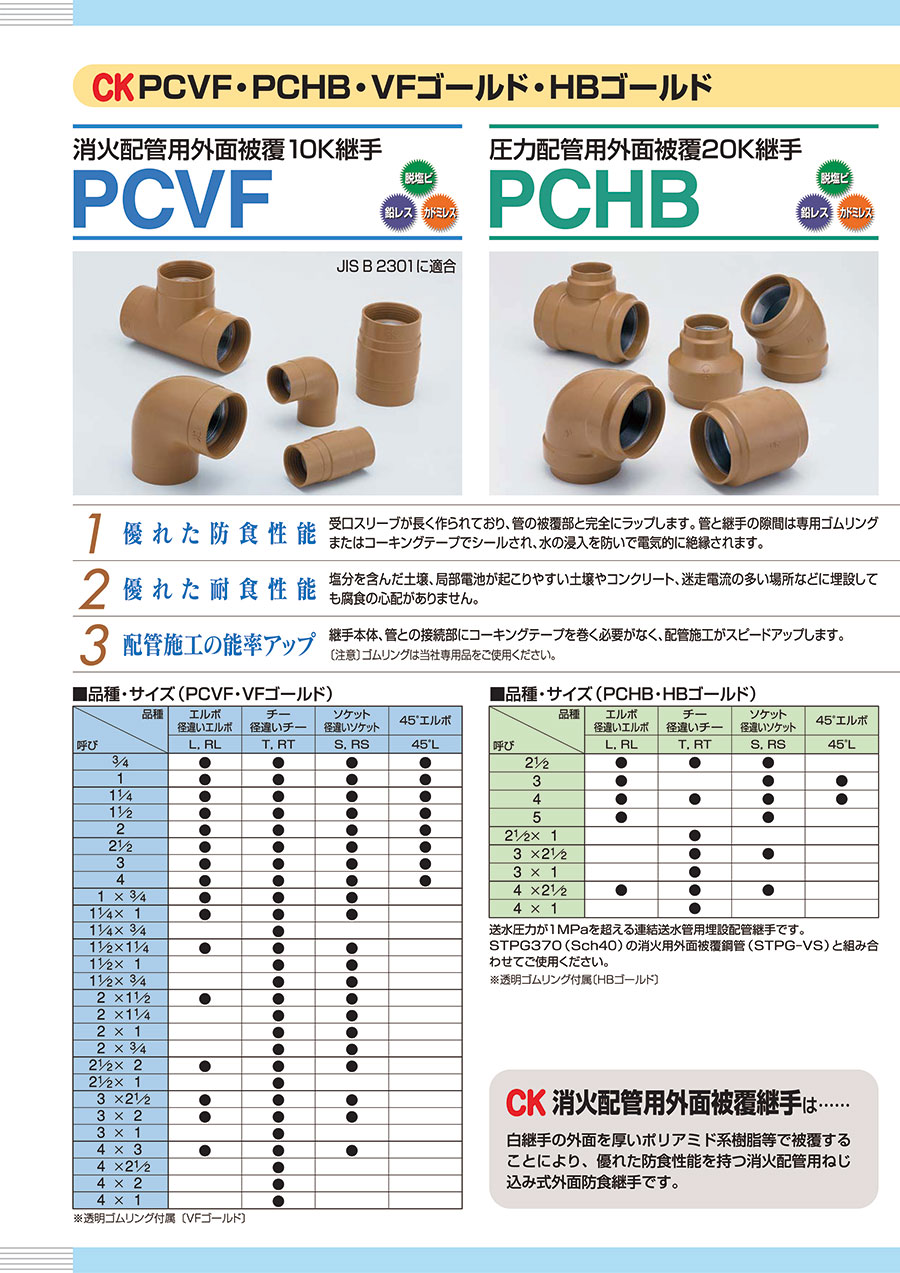

防食・耐食性能に優れた圧力配管用外面被覆20K継手
PCHBタイプ
商品概要
| 呼び | 品種 |
|---|---|
| エルボ 径違いエルボ | |
| L, RL | |
| 2 1/2 | ● |
| 3 | ● |
| 4 | ● |
| 5 | ● |
| 2 1/2×1 | |
| 3×2 1/2 | |
| 3×1 | |
| 4×2 1/2 | ● |
| 4×1 |
送水圧力が1MPaを超える連結送水管用埋設配管継手。
流体の状態と最高使用圧力との関係
| 流体温度 ℃ | 最高使用圧力 MPa | |
|---|---|---|
| 呼び2 1/2～3 | 呼び4～5 | |
| -29～40 | 6.9 | 3.4 |
消火配管に使用する場合の最高使用圧力は、2.0MPa。
詳細情報
基本情報
圧力配管の埋設用継手。
【特長】
・外面樹脂には塩化ビニルを使用しておらず、分別することなく鉄と一緒にリサイクル可能。
・日本消防設備安全センター認定品。
【用途】
・STPG VS管配管の曲がり部サイズ変更に。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
シーケー金属
プレシール HBゴールド 埋設タイプ（消火配管用外面透明被覆） エルボ
すべての継手にフッ素系シール材を塗布しており、シール材を塗る手間が省けます。<br>また施工品質を常に一定に保つことが出来ます。
圧力配管用外面被覆20K継手 径違いエルボの型番PCHB-RL-100X65のページです。
型番PCHB-RL-100X65に関する仕様情報を記載しております。
圧力配管用外面被覆20K継手 径違いエルボのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q適合管種は何ですか。
A
STPG-VS管(消火用外面被覆鋼管)になります。
