CKMAジョイント 径違いソケット

• 配管用炭素鋼鋼管
• 配管用亜鉛めっき鋼管
• 水道用硬質塩化ビニルライニング鋼管
• 水道用ポリエチレン粉体ライニング鋼管

• 硬質塩化ビニル管
• 水道用硬質ポリ塩化ビニル管

• 水道用ポリチレン2層管
• 一般用ポリエチレン管

パイプはそのまま挿入可能
ナットを外す必要がなく、パイプをそのまま挿入し、標準締付けトルクでナットを締め付けるだけで施工完了。もちろんねじ切りや、溝加工等の作業は一切必要なし。
3管種兼用が可能
鋼管・塩ビ管・ポリ管の兼用メカニカル継手。鋼管⇔塩ビ管、鋼管⇔ポリ管のような、異種管の接続が容易に出来る。

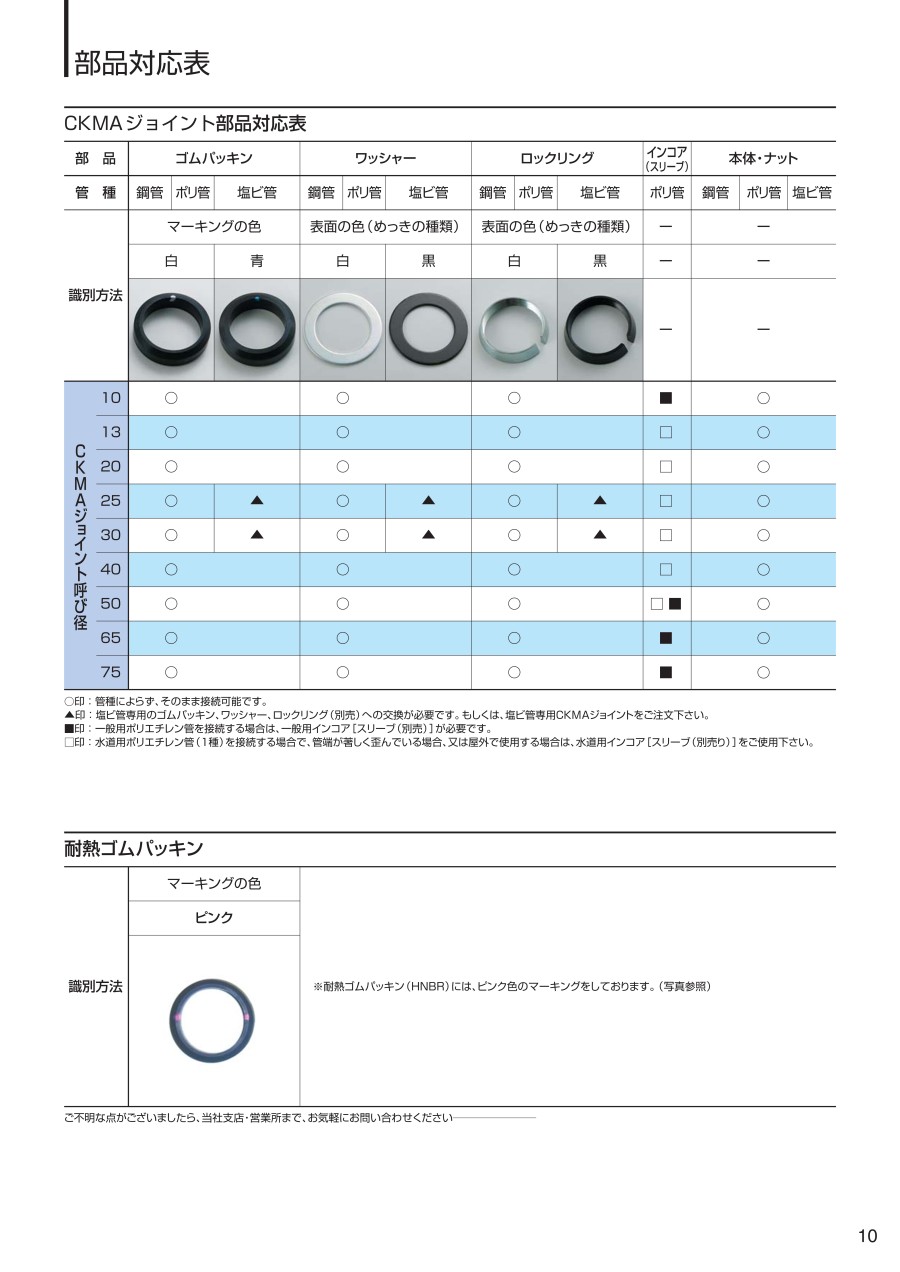

（塩ビ管の25、30を接続する場合には、部品交換が必要となる。）
可とう性あり
可とう性があり、パイプの振動、伸縮を吸収。また、多少の芯ずれ配管の接続が可能。

• 管の種類に応じた適切な切断工具を使用。
• 管を切断するとは管軸に対して直角に切断。
• 切断時に発生した管端部の外周部のバリやカエリは、ヤスリや面取り工具などで必ず除去。

• CKMAジョイントに管を挿入する前に、管端から挿入長さまでの範囲に付着した切りくず、土砂などの異物や油分をウエスなどでふき取る。
• 管端から挿入長さまでの範囲に変形、傷がないことを確認。
• 寸法長さに従って、マジックなどで管に挿入長さの標線を記入。
• CKMAジョイントのナットを外さず、記入した標線まで管を挿入、または、挿入マークのある継手は、挿入マークの中心に管の端面に合わせてナット側面に沿って標線を記入。

• 管を挿入後、管が動かなくなるまで、手締めでナットを締め付ける。
• パイプレンチなどを使用して、標準締付ナットを目安にナットを締め付ける。
• ナットの締め付け不足は、管の抜け出し、漏れの原因となるので必ず標準締付けトルクで締め付ける。

ロックリングの追い込み
配管の一番最後に締め付ける場合（両端の管が固定されている場合）は、ロックリングの追い込みをおこなう。
例えば、配管系列の中の最終接続箇所であって両端の管がすでに固定されている場合。あるいは、埋設配管の補修で両端の管がすでに固定されている場合。1個のCKMA-Hiロックの最後に締め付ける側についてだけ追い込みが必要になる。
固定された管にCKMA-Hiロックを接続する場合には、ロックリングの追い込みを行う。

1. 1.ナットを手締めまたはパイプレンチなどで軽く締め付ける。
2. 2.短管などでロックリングの端を叩いてを追い込む。これを2〜3回繰り返す。
3. 3.パイプレンチなどでナットを本締めする。
