シーケー金属

ステンレス鋼管用プレス式継手 SUSプレスコートフランジ

カタログ |

通常単価(税別): 3,729円～8,423円

税込単価: 4,102円～9,265円

通常出荷日：4日目

ステンレス鋼鋼管用プレス式継手のLTUに使用するコートフランジ。【特長】・業界初のプレス確認機能が継手...

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

特長

簡単・確実施工のステンレス鋼管用プレス式継手
SUSプレスは、JIS規格（JIS G 3448 一般配管用ステンレス鋼管）およびJWWA規格（JWWA G 115 水道用ステンレス鋼管）に規定された薄肉ステンレス鋼管を、専用締付工具を使用して、締付作業を行うことにより、パイプを接続する継手。
プレス確認機能付
継手の表面が発色することで、一目でプレス確認できる機能を備えており、込み入った建物内配管のトラブル防止に便利。
簡単・確実施工
専用締付工具による簡単な施工要領を理解すれば、誰でも簡単・確実に施工でき、特別な技能は、必要ない。これにより工期の短縮も図れる。
安全・衛生的
ネジ切りやロウ付けの必要がなく、また火気を使用しないので安全かつ衛生的に配管作業が行える。また、配管のリフォームにも適している。

ステンレス鋼管用プレス式継手 SUSプレスユニオンエルボの仕様

ステンレス鋼管用プレス式継手 SUSプレスコートフランジの外観

ステンレス鋼管用プレス式継手 SUSプレスコートフランジの寸法図

サイズ表

呼び径	D₁	D₂	d₁	d₂	t
1/2	95	22	70	15	12
3/4	100	28	75	15	14
1	125	36	90	19	14
1 1/4	135	45	100	19	16
1 1/2	140	51	105	19	16
2	155	63	120	19	16
2 1/2	175	79	140	19	18

単位: mm

開発秘話

プレス忘れによる漏水・脱管のトラブルを防止するために、SUSプレス表面に発色シールを貼付しています。発色シールにより、一目でプレスされていることが確認でき、込み入った建物配管のトラブル防止が可能になりました。

型番リスト

表示件数

型番

呼び方Su

(mm)

最小発注数量

1	1個
2	1個
3/4	1個
1 1/2	1個
1 1/4	1個
2 1/2	1個

通常単価(税別) (税込単価)	通常出荷日

4,694円 ( 5,163円 )	4日目
6,604円 ( 7,264円 )	4日目
3,729円 ( 4,102円 )	4日目
5,964円 ( 6,560円 )	4日目
5,657円 ( 6,223円 )	4日目
8,423円 ( 9,265円 )	4日目

詳細情報

基本情報

基本情報

ステンレス鋼鋼管用プレス式継手のLTUに使用するコートフランジ。
【特長】
・業界初のプレス確認機能が継手についている。
・専用締め付け工具による、簡単・確実施工が可能。
・薄肉ステンレス鋼鋼管およびSUSプレスは軽量のため、従来配管作業と比較し、作業負荷が大幅に軽減。
・ネジ切りやロウ付けの必要が無く、安全で衛生的。
・薄肉ステンレス鋼鋼管およびSUSプレスからなる配管系は、単一素材であることが多く、リサイクルが容易。
【用途】
・LTUとのセット使用によるフランジ変換に。

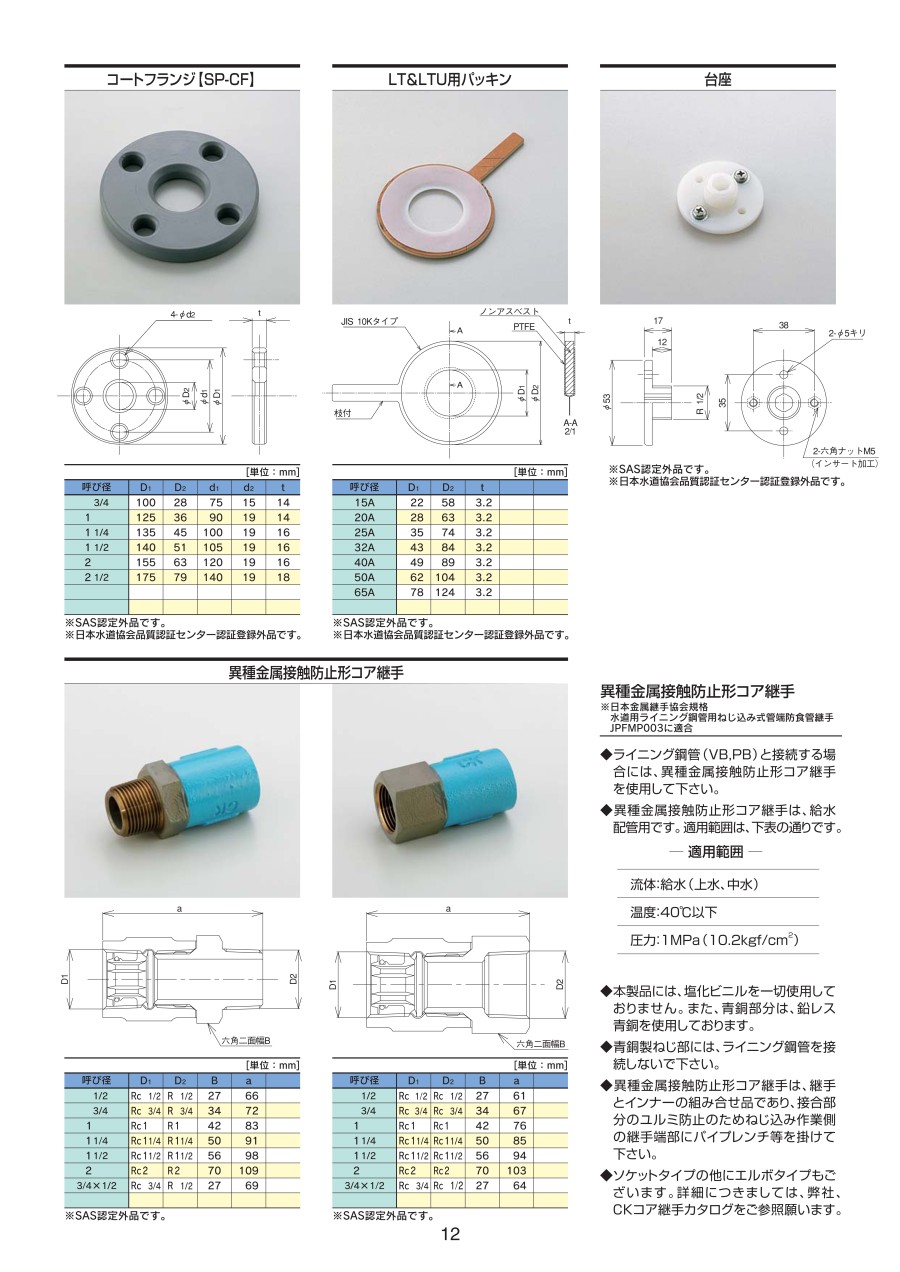

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

シーケー金属
ステンレス鋼管用プレス式継手 SUSプレスエルボ
発色シール付きのSUSプレス式継手になります。シールが発色することにより、閉め忘れ確認が出来ます。
シーケー金属
ステンレス鋼管用プレス式継手 SUSプレス絶縁ユニオン（白）
SUSプレス式継手の絶縁ユニオンになります。鋼管用になります。
シーケー金属
CK プレシールSUS継手エルボ
シール材付きのステンレスねじ継手です。ステンレスねじ込み継手の”かじり”・”シール材混入”・”漏れ”等のトラブルを解消します。食品関係、医療関係、精密部品、あらゆる分野で使用されているステンレス継手の決定版です。配管のやり直し、補修も激減します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレス鋼管用プレス式継手 SUSプレスコートフランジのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q使用温度と最高仕様圧力は？

使用温度は0～80℃になります。最高仕様圧力は1.0MPaになります。

Qプレス工具は専用の工具が必要ですか？

SUSプレス専用工具での締め付けが必要になります。
