ステンレス鋼管用プレス式継手 SUSプレス 水栓エルボ(ショート)

未確定:候補が4型番あります。
数量:

商品情報

ステンレス鋼管用プレス式継手 SUSプレスの特長

簡単・確実施工のステンレス鋼管用プレス式継手

SUSプレスは、JIS規格(JIS G 3448 一般配管用ステンレス鋼管)およびJWWA規格(JWWA G 115 水道用ステンレス鋼管)に規定された薄肉ステンレス鋼管を、専用締付工具を使用して、締付作業を行うことにより、パイプを接続する継手。

簡単・確実施工

専用締付工具による簡単な施工要領を理解すれば、誰でも簡単・確実に施工でき、特別な技能は、必要ない。これにより工期の短縮も図れる。

安全・衛生的

ネジ切りやロウ付けの必要がなく、また火気を使用せず安全かつ衛生的に配管作業が行える。また、配管のリフォームにも適している。

プレス確認機能付

プレス確認機能の外観

プレス確認機能付

継手の表面が発色することで、一目でプレス確認できる機能を備えており、込み入った建物内配管のトラブル防止に便利。

構造

SUS プレスの構造図

SUSプレスの構造は、ステンレス鋼鋼管を塑性加工により、継手本体を形成した後に、Oリングを装着したもの。継手に薄肉ステンレス鋼鋼管を挿入し、カール部(Oリングが装着されている部位)を締め付けることにより、Oリングが圧縮され水密性(漏れない)を保持する構造を有する継手。

製品仕様

水栓エルボ(ショート)の外観

水栓エルボ(ショート)の外観

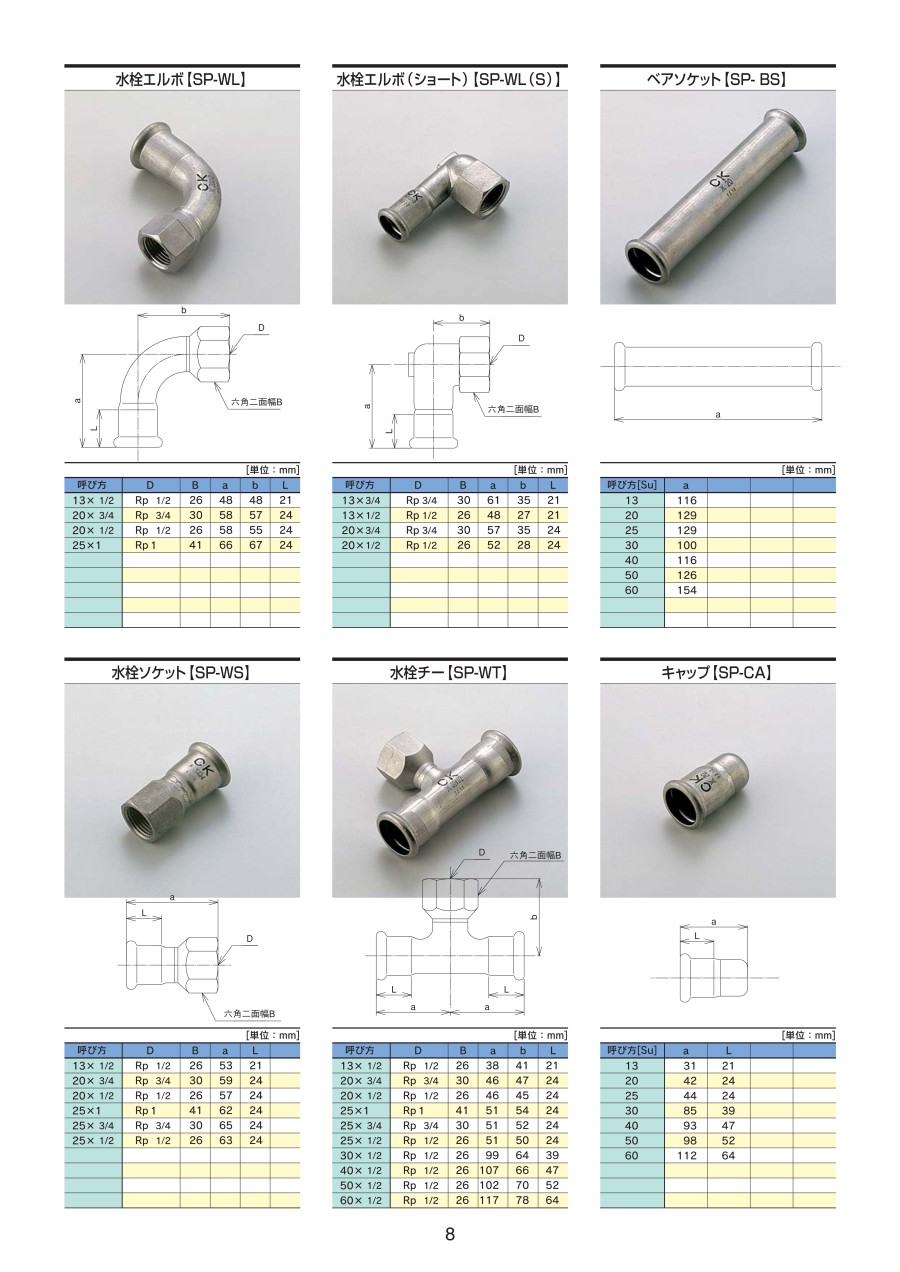

水栓エルボ(ショート)の寸法図

水栓エルボ(ショート)の寸法図

サイズ表

単位:mm

呼び方DBabL
13×3/4Rp3/430613521
13×1/2Rp1/226482721
20×3/4Rp3/430573524
20×1/2Rp1/226522824

型番リスト

表示件数

呼び方Su

(mm)

最小発注数量
13X 1/2
1個
13X 3/4
1個
20X 1/2
1個
20X 3/4
1個
通常単価(税別) (税込単価)
通常出荷日
2,446
( 2,691 )
4日目
3,632
( 3,995 )
4日目
3,199
( 3,519 )
4日目
4,107
( 4,518 )
4日目

詳細情報

基本情報

ステンレス鋼鋼管用プレス式継手。
【特長】
・プレス確認機能が継手についている。
・専用締め付け工具による、簡単・確実施工が可能。
・薄肉ステンレス鋼鋼管およびSUSプレスは軽量のため、従来配管作業と比較し、作業負荷が大幅に軽減。
・ネジ切りやロウ付けの必要が無く、安全で衛生的。
・薄肉ステンレス鋼鋼管およびSUSプレスからなる配管系は、単一素材であることが多く、リサイクルが容易。
【用途】
・ステンレス配管の曲がり部水栓部。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ステンレス鋼管用プレス式継手 SUSプレス 水栓エルボ(ショート)のレビュー
この商品のレビューはありません

よくあるご質問(FAQ)

Q使用温度と最高仕様圧力は?
A
使用温度は0~80℃になります。最高仕様圧力は1.0MPaになります。
Qプレス工具は専用の工具が必要ですか?
A
SUSプレス専用工具での締め付けが必要になります。

この商品を見た人は、こんな商品も見ています

今見ている商品
ステンレス鋼管用プレス式継手 SUSプレス 水栓エルボ(ショート)
ステンレス鋼管用プレス式継手 SUSプレス 水栓エルボ
ステンレス鋼管用プレス式継手 SUSプレス 水栓ソケット
ステンレス鋼管用プレス式継手 SUSプレス 座付水栓エルボ
ステンレス鋼管対応 プレス式 モルコジョイント 水栓エルボ
ステンレス鋼管対応 プレス式 モルコジョイント 水栓ソケット
メーカーシーケー金属シーケー金属シーケー金属シーケー金属ベンカンジャパンベンカンジャパン
通常価格2,446-2,274 -1,878 -5,028 -1,622 -1,639 -
通常出荷日4日目4日目4日目4日目3日目3日目
材質ステンレスステンレスステンレスステンレスSUS304SUS304
表面処理なしなしなしなしなしなし
使用流体水 / 空気 / 蒸気水 / 空気 / 蒸気水 / 空気 / 蒸気水 / 空気 / 蒸気水 / 空気 / 薬品 / 油水 / 空気 / 薬品 / 油
最高使用圧力(MPa)111111
接続種類ねじ⇔管 方向ねじ⇔管 方向ねじ⇔管 方向ねじ⇔管 方向ねじ⇔管 方向ねじ⇔管 方向
