AUTONICS（オートニクス）

円柱一般型近接センサ PRシリーズ

カタログ |

通常単価(税別): 3,931円～4,129円

税込単価: 4,324円～4,542円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AUTONICS（オートニクス）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AUTONICS（オートニクス）

通常出荷日：在庫品1日目

【特長】・専用IC採用で、耐ノイズ性能アップ（DC 3線式）。・電源逆接続保...

近接センサ種類
ネジ型
アンプの種類
内蔵型
電源電圧
100～240VAC
配線形態
一般型
線式区分
交流2線式
ケーブル仕様
一般型
保護構造
IP67
取得規格
IEC
応答周波数 (Hz)
20
表示灯
動作表示（赤色LED）

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

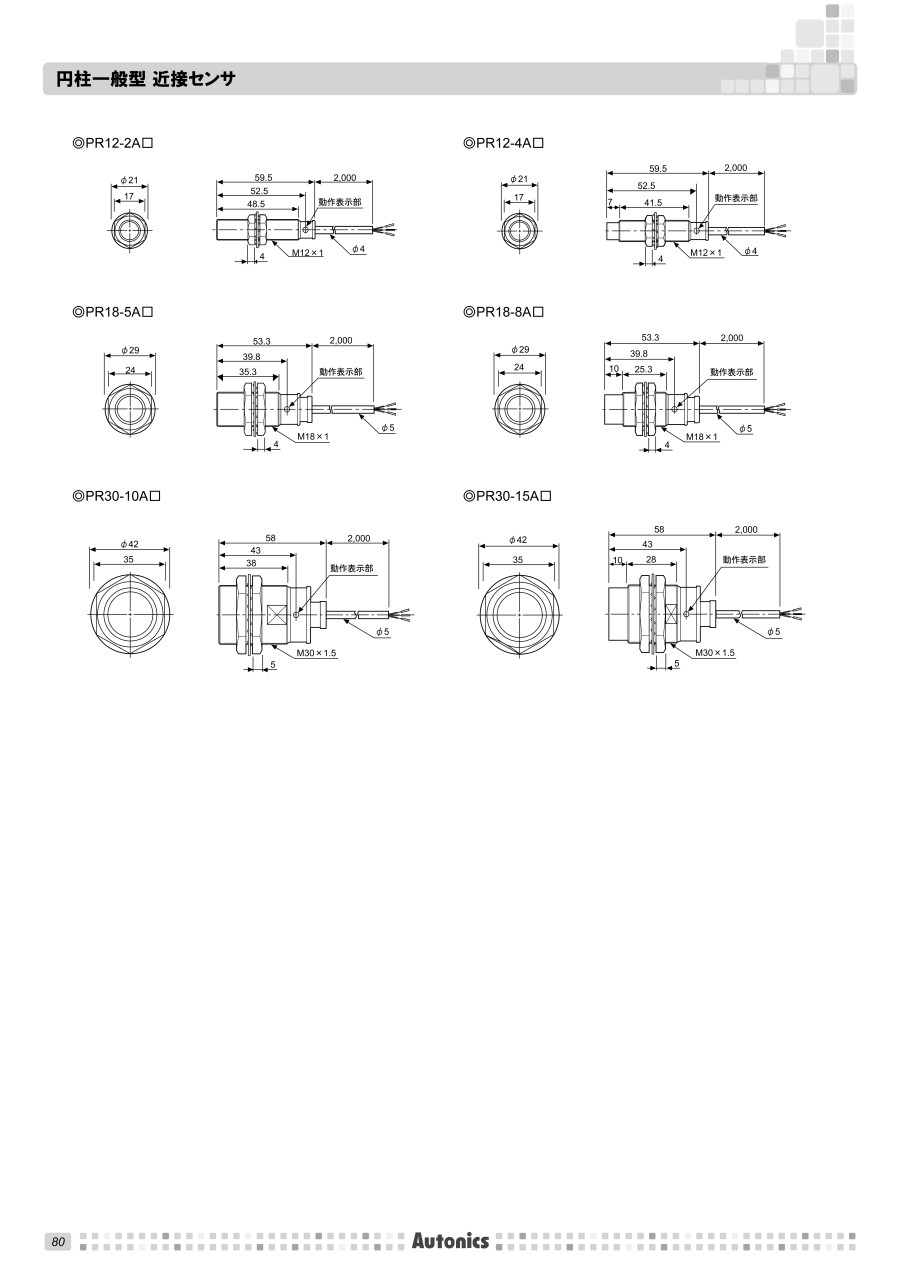

外形図

単位：mm

PR12-2A□

PR12-4A□

PR18-5A□

PR18-8A□

PR30-10A□

PR30-15A□

PRL18-5A□

PRL18-8A□

PRL30-10A□

PRL30-15A□

製品仕様

型番	PR12-2AO PR12-2AC	PR12-4AO PR12-4AC	PR18-5AO PR18-5AC PRL18-5AO PRL18-5AC	PR18-8AO PR18-8AC PRL18-8AO PRL18-8AC	PR30-10AO PR30-10AC PRL30-10AO PRL30-10AC	PR30-15AO PR30-15AC PRL30-15AO PRL30-15AC
検出距離	2mm±10%	4mm±10%	5mm±10%	8mm±10%	10mm±10%	15mm±10%
応差距離	検出距離の10%以下
標準検出体	12×12×1mm（鉄）		18×18×1mm（鉄）	25×25×1mm（鉄）	30×30×1mm（鉄）	45×45×1mm（鉄）
設定距離	0～1.4mm	0～2.8mm	0～3.5mm	0～5.6mm	0～7mm	0～10.5mm
電源電圧（使用電圧範囲）	100-240VAC（85-264VAC）
漏洩電流	2.5mA以下
応答周波数★	20Hz
残留電圧	10V以下
温度の影響	使用周囲温度範囲で20℃時の検出距離の±10%以下
制御出力	5～150mA		5～200mA
絶縁抵抗	50MΩ以上（500VDCメガ基準）
耐電圧	2,500VAC 50／60Hzにて1分間
耐振動	10～55Hz（周期1分間）複振幅1mm X,Y,Z 各方向 2時間
耐衝撃	500m/s²（50G）X,Y,Z 各方向3回
表示灯	動作表示（赤色LED）
使用周囲温度	-25～+70℃（但し氷結しない状態）
保存温度	-30～+80℃（但し氷結しない状態）
使用周囲湿度	35～95%RH
保護回路	サージ保護回路内蔵
保護構造	IP67（IEC規格）

※（★）応答周波数は平均値です。標準検出体を利用し検出体の間隔を標準検出体の2倍に、設定距離を検出距離の1/2にして測定したものです。

型番リスト

表示件数

型番

PR12-2AO

PR30-10AC

PR30-15AO

検出距離（範囲）

(mm)

シールド

ヘッドサイズ（センサ形状ネジ型）

出力方式

ボディサイズ

検出面の直径

(mm)

検出距離 L1詳細

(mm)

最小発注数量

～5	シールド	M12	ノーマルオープン	標準型	12	2	1個
6～10	シールド	M30	ノーマルクローズ	標準型	30	10	1個
11～20	非シールド	M30	ノーマルオープン	標準型	30	15	1個

通常単価(税別) (税込単価)	通常出荷日

3,931円 ( 4,324円 )	8日目
4,129円 ( 4,542円 )	8日目
4,129円 ( 4,542円 )	8日目

詳細情報

基本情報

基本情報

【特長】
・専用IC採用で、耐ノイズ性能アップ（DC 3線式）。
・電源逆接続保護回路を内蔵（DC）。
・サージ保護回路を内蔵（DC／AC）。
・過電流保護回路（DC）を内蔵（但し、PRT08タイプは該当しない）。
・長寿命と高信頼性。経済性及び容易な作業性。
・赤色表示灯による動作の有無判別。
・IP67 防水構造。
・マイクロスイッチ、リミットスイッチの代替として幅広く使用。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
