U字型光電センサ BUPシリーズ
- 通常単価(税別)
- 6,797円～7,697円
- 税込単価
- 7,477円～8,467円
通常出荷日：在庫品1日目～15日目一部当日出荷可能
プラスチックケースU字型光電センサ。【特長】・強化プラスチックケース。・高速応答型。・過電流保護回路を...
詳細を確認
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
BUP-30/BUP-30S
BUP-50/BUP-50-P/BUP-50S/BUP-50S-P
製品仕様
| 型番 | NPNオープンコレクタ出力 | BUP-30 | BUP-30S | BUP-50 | BUP-50S |
|---|---|---|---|---|---|
| PNPオープンコレクタ出力 | BUP-30-P | BUP-30S-P | BUP-50-P | BUP50S-P | |
| 外形寸法 | W52×H20×L72mm | W78.5×H20×L77.7mm | |||
| 検出方式 | 透過形 | ||||
| 検出距離 | 30mm | 50mm | |||
| 検出体 | φ4mm以上の不透明体 | φ1.5mm以上の不透明体 | φ4mm以上の不透明体 | φ1.5mm以上の不透明体 | |
| 応答速度 | 1ms以下 | ||||
| 電源電圧 | 12-24VDC±10%（リップルP-P：10%以下） | ||||
| 消費電流 | 30mA以下 | ||||
| 使用光源 | 赤外線発光ダイオード（変調式） | ||||
| 感度調整 | 固定 | ボリューム内蔵 | 固定 | ボリューム内蔵 | |
| 動作モード | コントロール線によるライトON／ダークONモード切替 | ||||
| 制御出力 | 【NPNオープンコレクタ出力】負荷電圧：30VDC以下、負荷電流：200mA以下、残留電圧：1V以下 【PNPオープンコレクタ出力】出力電圧：（電源電圧-2.5）VDC以上、負荷電流：200mA以下 | ||||
| 保護回路 | 電源逆接続保護回路、出力短絡過電流保護回路 | ||||
| 表示灯 | 動作表示灯：赤色LED、電源表示灯：緑色LED | ||||
| 接続方式 | 配線引出式（2m） | ||||
商品特長詳細
接続図
詳細情報
基本情報
プラスチックケースU字型光電センサ。
【特長】
・強化プラスチックケース。
・高速応答型。
・過電流保護回路を内蔵。
・電源逆接続保護回路を内蔵。
・コントローラケーブルによるライトオン／ダークオンモードのセレクト。
・IP66防水構造（IEC規格）：BUP-30、BUP-50。

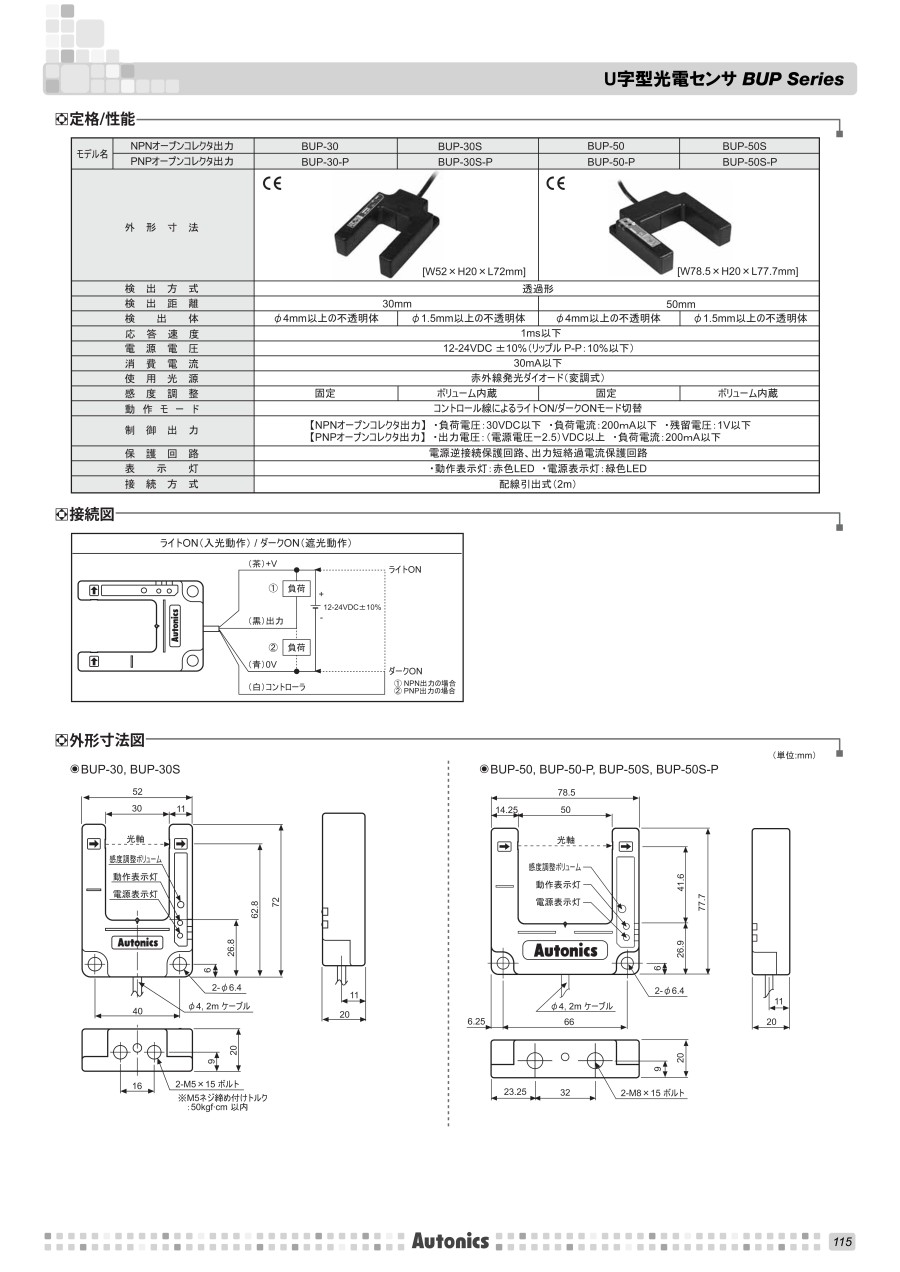

カタログ
U字型光電センサ BUPシリーズのレビュー
回転テーブルの位置検知に使用しています
4
4.02023/06/30
社内用に新規に製作した回転テーブルの位置検知に使用しています。この商品の良いところは、検出部の開口が広いので太くても大丈...もっと読む
