小型光電センサ BYDシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,500円～8,397円
- 税込単価
- 3,850円～9,237円
超小型直接反射形／限定距離反射形光電センサ。【特長】・小型で狭いスペースに設置...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
外形図
※タイマ内蔵タイプの場合はタイムボリューム、直接反射形の場合は感度調整ボリューム
ブラケットA
ブラケットAは付属品。

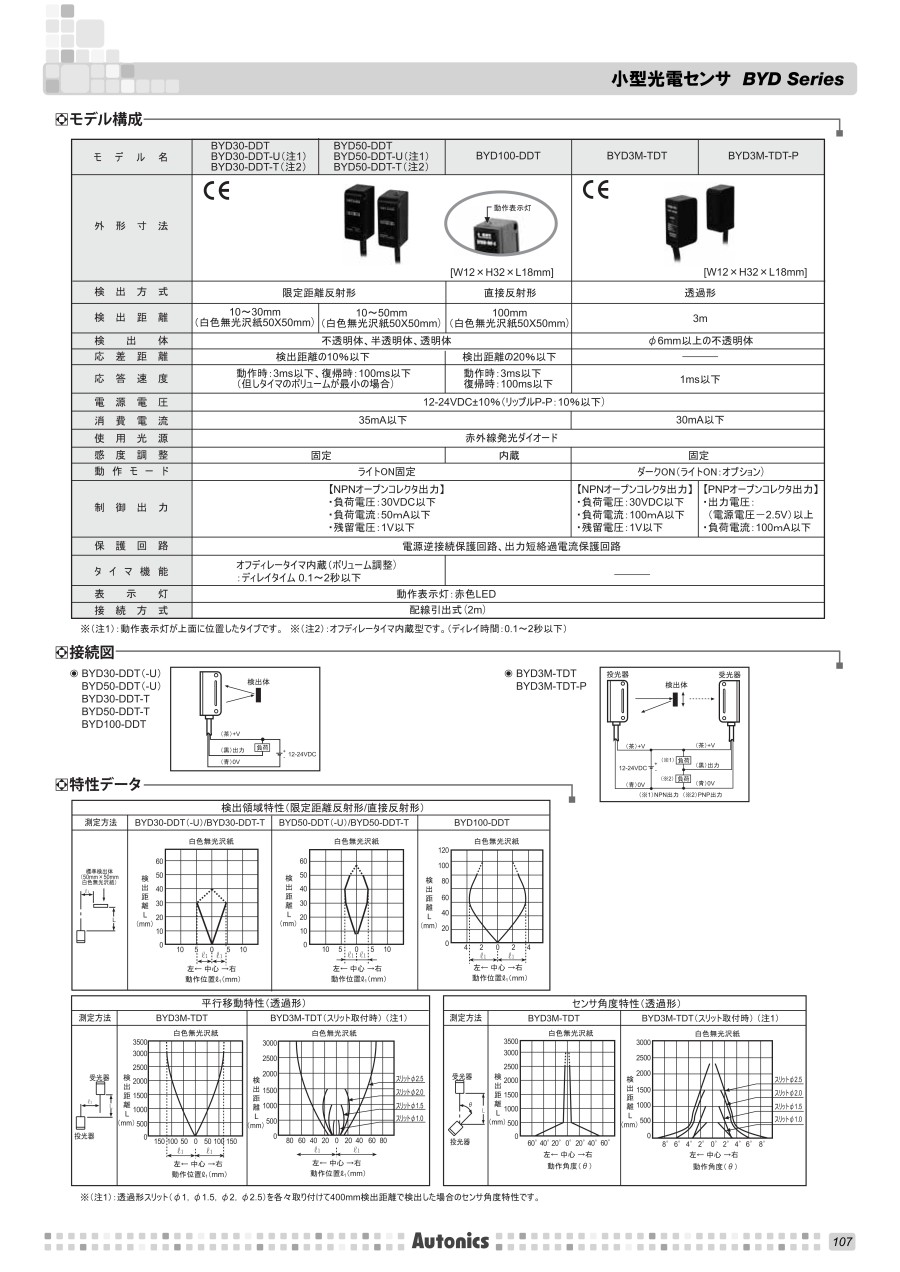

製品仕様
| 型番 | BYD30-DDT BYD30-DDT-U（注1） BYD30-DDT-T（注2） | BYD50-DDT BYD50-DDT-U（注1） BYD50-DDT-T（注2） | BYD100-DDT | BYD3M-TDT | BYD3M-TDT-P |
|---|---|---|---|---|---|
| 外形寸法 |  |  | |||
| 検出方式 | 限定距離反射形 | 直接反射形 | 透過形 | ||
| 検出距離 | 10～30mm （白色無光沢紙50×50mm） | 10～50mm （白色無光沢紙50×50mm） | 100mm （白色無光沢紙50×50mm） | 3m | |
| 検出体 | 不透明体、半透明体、透明体 | φ6mm以上の不透明体 | |||
| 応差距離 | 検出距離の10%以下 | 検出距離の20%以下 | - | ||
| 応答速度 | 動作時：3ms以下、復帰時：100ms以下 （但しタイマのボリュームが最小の場合） | 動作時：3ms以下 復帰時：100ms以下 | 1ms以下 | ||
| 電源電圧 | 12-24VDC±10%（リップルP-P：10%以下） | ||||
| 消費電流 | 35mA以下 | 30mA以下 | |||
| 使用光源 | 赤外線発光ダイオード | ||||
| 感度調整 | 固定 | 内蔵 | 固定 | ||
| 動作モード | ライトON固定 | ダークON（ライトON：オプション） | |||
| 制御出力 | 【NPNオープンコレクタ出力】 ・負荷電圧：30VDC以下 ・負荷電流：50mA以下 ・残留電圧：1V以下 | 【NPNオープンコレクタ出力】 ・負荷電圧：30VDC以下 ・負荷電流：100mA以下 ・残留電圧：1V以下 | 【PNPオープンコレクタ出力】 ・出力電圧： （電源電圧-25V）以上 ・負荷電流：100mA以下 | ||
| 保護回路 | 電源逆接続保護回路、出力短絡過電流保護回路 | ||||
| タイマ機能 | オフディレータイマ内蔵（ボリューム調整） ：ディレイタイム 0.1～2秒以下 | - | |||
| 表示灯 | 動作表示灯：赤色LED | ||||
| 接続方式 | 配線引出式（2m） | ||||
※注１：動作表示灯が上面に位置したタイプ
※注2：オフディレータイマ内蔵型。（ディレイ時間：0.1～2秒以下）
使用例
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,397円 ( 9,237円 ) | 在庫品1日目当日出荷可能 |
5,397円 ( 5,937円 ) | 在庫品1日目当日出荷可能 |
5,397円 ( 5,937円 ) | 在庫品1日目当日出荷可能 |
5,397円 ( 5,937円 ) | 在庫品1日目当日出荷可能 |
3,500円 ( 3,850円 ) | 15日目 |
5,397円 ( 5,937円 ) | 在庫品1日目当日出荷可能 |
5,797円 ( 6,377円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
超小型直接反射形／限定距離反射形光電センサ。
【特長】
・小型で狭いスペースに設置可。
・検出物の色の影響を受けない優れた検出能力（限定距離反射形）。
・動作表示灯が上面に位置したタイプも品備え（BYD30-DDT-U、BYD50-DDT-U）。
・タイマ機能による応答時間調整が容易（オフディレータイム ： 0.1～2秒可変）。
・過電流保護回路を内蔵。
・電源逆接続保護回路を内蔵。
