薄型長距離 光電センサ BPSシリーズ
- 通常単価(税別)
- 7,150円
- 税込単価
- 7,865円
薄型長距離検出光電センサ。【特長】・フラットタイプで取り付けが容易。・小型で検...
詳細情報を確認するBPS3M-TDTの仕様・寸法情報
種類
光電センサ
検出方式
透過
検出距離【区分】
～3000
アンプ 種類
内蔵型
検出対象
不透明体
光軸の配置種類
投光・受光部別体
使用光源の種類
標準
使用光源の色
赤外線
使用環境
標準 / 照明光
使用温度範囲(℃)
-25～65
使用湿度範囲(%)
35～85
保護構造
IP67
ヘッド形状
角
ヘッド材質
樹脂
電源種類
DC電源
出力タイプ
無接点出力（トランジスタ）
出力方式
NPNオープンコレクタ出力
動作モード
ダークON
検出距離詳細(mm)
3000
-
-
商品情報

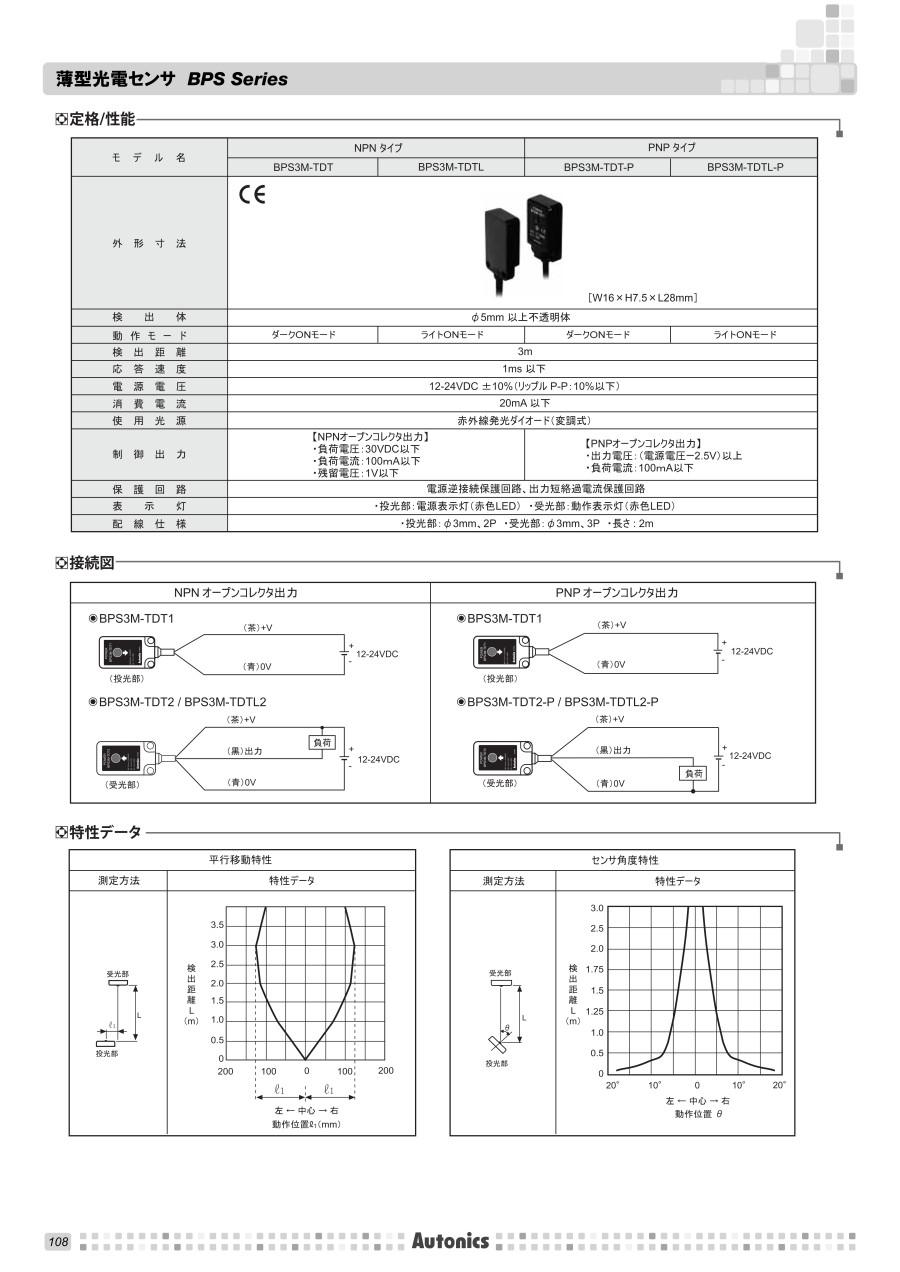

製品仕様
| 型番 | NPNタイプ | PNPタイプ | ||
|---|---|---|---|---|
| BPS3M-TDT | BPS3M-TDTL | BPS3M-TDT-P | BPS3M-TDTL-P | |
| 外形寸法 | W16×H7.5×L28mm | |||
| 検出体 | φ5mm以上不透明体 | |||
| 動作モード | ダークONモード | ライトONモード | ダークONモード | ライトONモード |
| 検出距離 | 3m | |||
| 応答速度 | 1ms以下 | |||
| 電源電圧 | 12-24VDC±10%（リップルP-P：10%以下） | |||
| 消費電流 | 20mA以下 | |||
| 使用光源 | 赤外線発光ダイオード（変調式） | |||
| 制御出力 | 【NPNオープンコレクタ出力】 ・負荷電圧：30VDC以下 ・負荷電流：100mA以下 ・残留電圧：1V以下 | 【PNPオープンコレクタ出力】 ・出力電圧：（電源電圧-2.5V）以上 ・負荷電流：100mA以下 | ||
| 保護回路 | 電源逆接続保護回路、出力短絡過電流保護回路 | |||
| 表示灯 | ・投光部：電源表示灯（赤色LED） ・受光部：動作表示灯（赤色LED） | |||
| 配線仕様 | ・投光部：φ3mm、2P ・受光部：φ3mm、3P ・長さ：2m | |||
接続図
NPNオープンコレクタ出力／PNPオープンコレクタ出力
性能・試験情報
特性データ
平行移動特性／センサ角度特性
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。薄型長距離 光電センサ BPSシリーズの型番BPS3M-TDTのページです。
型番BPS3M-TDTに関する仕様情報を記載しております。
薄型長距離 光電センサ BPSシリーズのレビュー
製品の一部として使用しました
5
5.02023/05/24
組み立てた製品の一部として使用しました。機能的にも製品に合っていたので、問題なく使用できました。
0人が参考にしています。
