側面検出用光電センサ BMSシリーズ

Name: 側面検出用光電センサ BMSシリーズ
Brand: AUTONICS（オートニクス）
SKU: BMS300-DDT
Price: 6435 JPY
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 5,850円

税込単価: 6,435円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AUTONICS（オートニクス）

角型光電センサ BJXシリーズ

通常価格(税別)： 4,690円 (税込価格：5,159円)

通常出荷日：8 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AUTONICS（オートニクス）

薄型長距離光電センサ BPSシリーズ

通常価格(税別)： 7,150円 (税込価格：7,865円)

通常出荷日：在庫品1日目

出力保護回路内蔵／高速応答型センサ。【特長】・出力短絡、過電流保護回路を内蔵。...

詳細情報を確認する

種類
光電センサ
アンプ種類
内蔵型
使用光源の種類
標準
使用光源の色
赤外線
使用環境
照明光 / 標準
使用温度範囲 (℃)
-10～60
使用湿度範囲 (%)
35～85
ヘッド形状
角
ヘッド材質
樹脂
アンプ機能
応答速度調整
電源種類
DC電源
出力タイプ
無接点出力（トランジスタ）
動作モード
ライトON/ダークON切替式

型番:

BMS300-DDT

解除

BMS300-DDTの仕様・寸法情報

種類

光電センサ

検出方式

拡散反射

検出距離【区分】

～300

アンプ種類

内蔵型

検出対象

不透明体 / 透明体

検出の種類（反射形のみ）

直接反射

光軸の配置種類

投光・受光一体単体使用

使用光源の種類

標準

使用光源の色

赤外線

使用環境

標準 / 照明光

使用温度範囲(℃)

-10～60

使用湿度範囲(%)

35～85

ヘッド形状

角

ヘッド材質

樹脂

アンプ機能

応答速度調整

電源種類

DC電源

出力タイプ

無接点出力（トランジスタ）

出力方式

NPNオープンコレクタ出力

動作モード

ライトON/ダークON切替式

検出距離詳細(mm)

300

商品情報
型番リスト
詳細情報
カタログ

商品情報

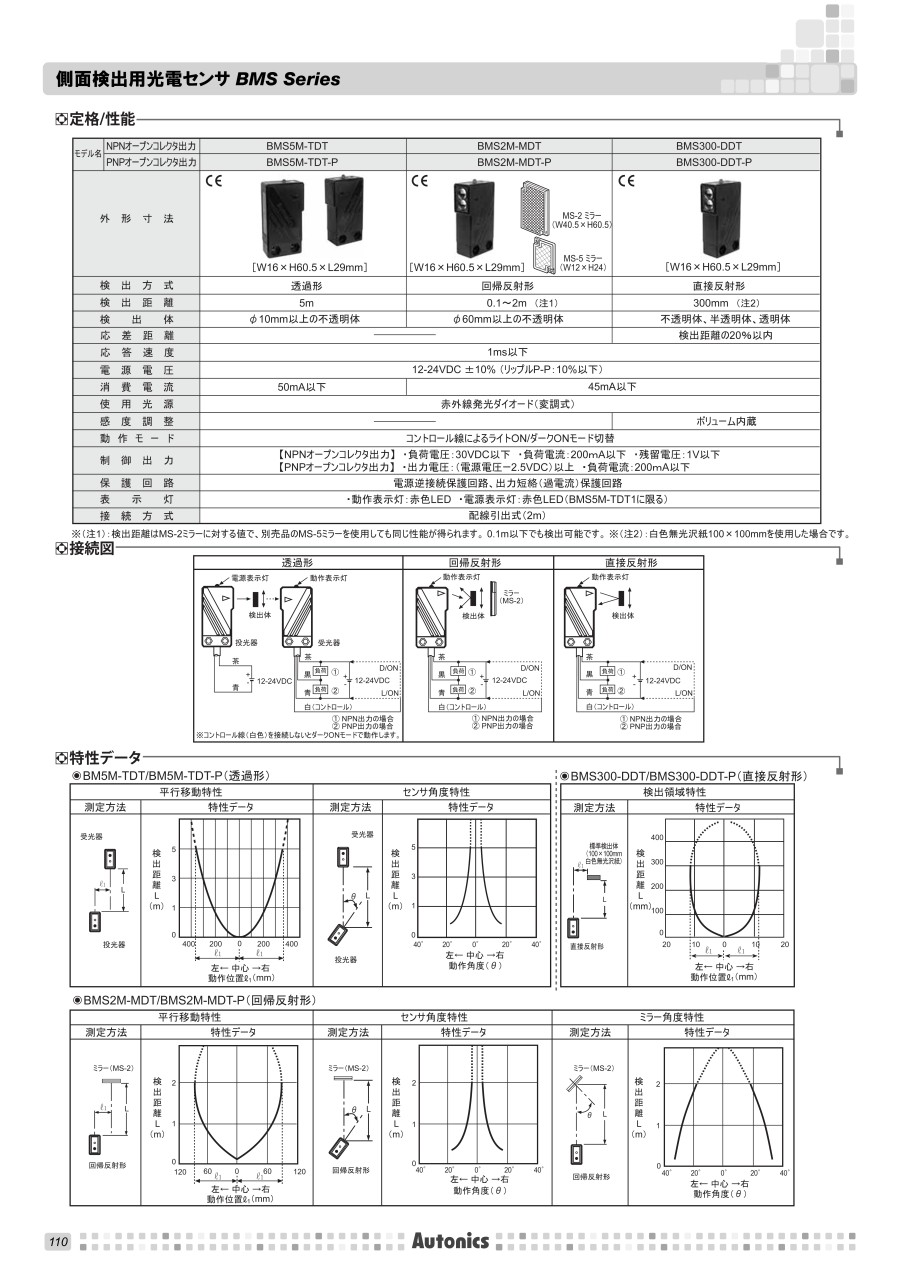

製品仕様

型番	NPNオープンコレクタ出力	BMS5M-TDT	BMS2M-MDT	BMS300-DDT
型番	PNPオープンコレクタ出力	BMS5M-TDT-P	BMS2M-MDT-P	BMS300-DDT-P
外形寸法		W16×H60.5×L29mm	W16×H60.5×L29mm MS-2 ミラー（W40.5×H60.5） MS-5 ミラー（W12×H24）	W16×H60.5×L29mm
検出方式		透過形	回帰反射形	直接反射形
検出距離		5m	0.1～2m^注1	300mm^注2
検出体		φ10mm以上の不透明体	φ60mm以上の不透明体	不透明体、半透明体、透明体
応差距離		-		検出距離の20%以内
応答速度		1ms以下
電源電圧		12-24VDC±10%（リップルP-P：10%以下）
消費電流		50mA以下	45mA以下
使用光源		赤外線発光ダイオード（変調式）
感度調整		-		ボリューム内蔵
動作モード		コントロール線によるライトON／ダークONモード切替
制御出力		【NPNオープンコレクタ出力】・負荷電圧：30VDC以下・負荷電流：200mA以下・残留電圧：1V以下【PNPオープンコレクタ出力】・出力電圧：（電源電圧-2.5VDC）以上・負荷電流：200mA以下
保護回路		電源逆接続保護回路、出力短絡（過電流）保護回路
表示灯		・動作表示灯：赤色LED ・電源表示灯：赤色LED（BMS5M-TDT1に限る）
接続方式		配線引出式（2m）

※注1：検出距離はMS-2ミラーに対する値で、別売品のMS-5ミラーを使用しても同じ性能が得られます。0.1m以下でも検出可能です。
※注2：白色無光沢紙100×100mmを使用した場合です。

接続図

透過形／回帰反射形／直接反射形

性能・試験情報

特性データ

＜透過形＞

BM5M-TDT／BM5M-TDT-P

平行移動特性／センサ角度特性

＜直接反射形＞

BMS300-DDT／BMS300-DDT-P

検出領域特性

＜回帰反射形＞

BMS2M-MDT／BMS2M-MDT-P

平行移動特性／センサ角度特性／ミラー角度特性

型番リスト

表示件数

型番

BMS300-DDT

検出方式

検出距離【区分】

検出対象

検出の種類（反射形のみ）

光軸の配置種類

出力方式

検出距離詳細

(mm)

最小発注数量

拡散反射

～300

不透明体 / 透明体

直接反射

投光・受光一体単体使用

NPNオープンコレクタ出力

300

1個

通常単価(税別) (税込単価)	通常出荷日

5,850円

( 6,435円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

出力保護回路内蔵／高速応答型センサ。
【特長】
・出力短絡、過電流保護回路を内蔵。
・電源逆接続保護回路を内蔵。
・高速応答速度：1ms以下。
・配線によるライトオン/ダークオンモードの切換。
・感度調節ボリューム内蔵（但し、透過形は該当しない）。

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

側面検出用光電センサ BMSシリーズの型番BMS300-DDTのページです。型番BMS300-DDTに関する仕様情報を記載しております。
