小型光電センサ BYシリーズ
- 通常単価(税別)
- 4,494円
- 税込単価
- 4,943円
通常出荷日：在庫品1日目当日出荷可能
超小型投光／受光同期式光電センサ。【特長】・超小型（W12×H16×D30mm ）。・投光/受光同期方...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
BYS500-TDTの仕様・寸法情報
種類
光電センサ
検出方式
透過
検出距離【区分】
～500
アンプ 種類
内蔵型
検出対象
不透明体
光軸の配置種類
投光・受光部別体
使用光源の種類
標準
使用光源の色
赤外線LED
使用環境
標準 / 照明光
使用温度範囲(℃)
-10～60
使用湿度範囲(%)
35～85
保護構造
IP50
ヘッド形状
角
検出光放射方向
側面
ヘッド材質
樹脂
電源種類
DC電源
出力タイプ
無接点出力（トランジスタ）
出力方式
NPNオープンコレクタ出力
接線方式
配線引出式（2m）
動作モード
ダークON
検出距離詳細(mm)
500
-
-
商品情報
製品仕様
| 型番 | 標準型 | 側面検出型 |
|---|---|---|
| BY500-TDT | BYS500-TDT | |
| 外形寸法 | W12×H16×L30mm | W12×H30×L16mm |
| 検出方式 | 透過性 | |
| 検出距離 | 500mm | |
| 検出体 | φ5mm以上の不透明体 | |
| 応答速度 | 1ms以下 | |
| 電源電圧 | 12-24VDC±10%（リップルP-P：10%以下） | |
| 消費電流 | 30mA以下 | |
| 使用光源 | 赤外線発光ダイオード（変調式） | |
| 動作モード | ダークON | |
| 制御出力 | 【NPNオープンコレクタ出力】・負荷電圧：30VDC以下 ・負荷電流：100mA以下 ・残留電圧：1V以下 | |
| 保護回路 | 電源逆接続保護回路、出力短絡過電流保護回路 | |
| 表示灯 | 動作表示灯：赤色LED | |
| 接続方式 | 配線引出式（2m） | |
商品特長詳細

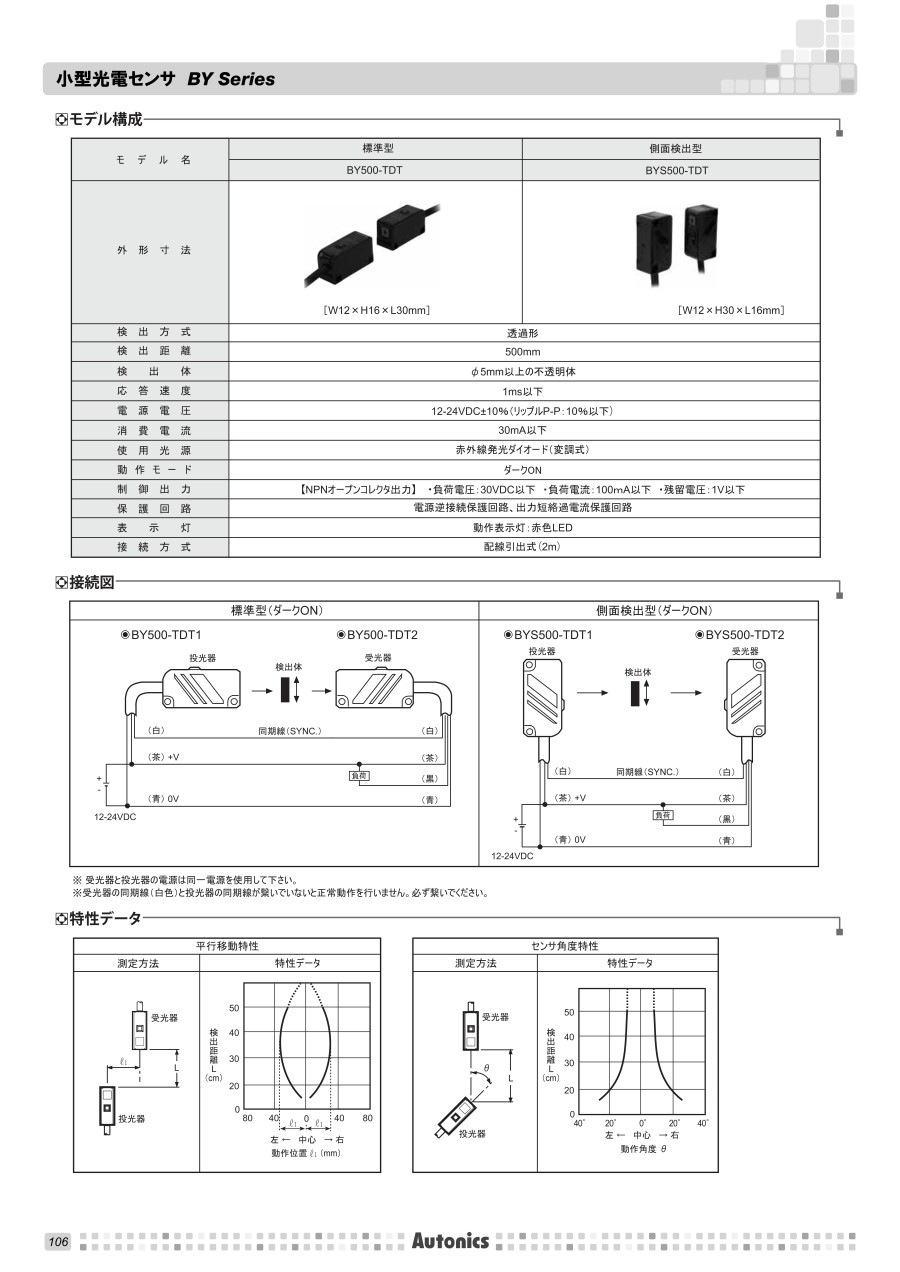

■接続図
※受光器と投光器の電源は同一電源を使用して下さい。
※受光器の同期線（白色）と投光器の同期線が繋いでいないと正常動作を行いません。必ず繋いで下さい。
■特性データ
詳細情報
基本情報
超小型投光／受光同期式光電センサ。
【特長】
・超小型（W12×H16×D30mm ）。
・投光/受光同期方式で、外乱光による誤動作を最小化。
・電源逆接続保護回路を内蔵。
・出力短絡、過電流保護回路を内蔵。
・1ms以下の高速応答速度。
