光電センサ BA2Mシリーズ
- 通常単価(税別)
- 6,737円
- 税込単価
- 7,411円
通常出荷日：在庫品1日目当日出荷可能
小型長距離検出の直接反射形光電センサ。【特長】・特殊光学設計によるレンズを採用し、2mの長距離検出を実...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
BA2M-DDTの仕様・寸法情報
種類
光電センサ
検出方式
拡散反射
検出距離【区分】
～2000
アンプ 種類
内蔵型
検出対象
不透明体 / 透明体
検出の種類（反射形のみ）
直接反射
光軸の配置種類
投光・受光一体単体使用
使用光源の種類
標準
使用光源の色
赤外線LED
使用環境
標準 / 照明光
使用温度範囲(℃)
-25～55
使用湿度範囲(%)
35～85
保護構造
IP64
ヘッド形状
角
ヘッド材質
樹脂
アンプ機能
応答速度調整
電源種類
DC電源
出力タイプ
無接点出力（トランジスタ）
出力方式
NPNオープンコレクタ出力
動作モード
ライトON
検出距離詳細(mm)
2000
-
-
商品情報

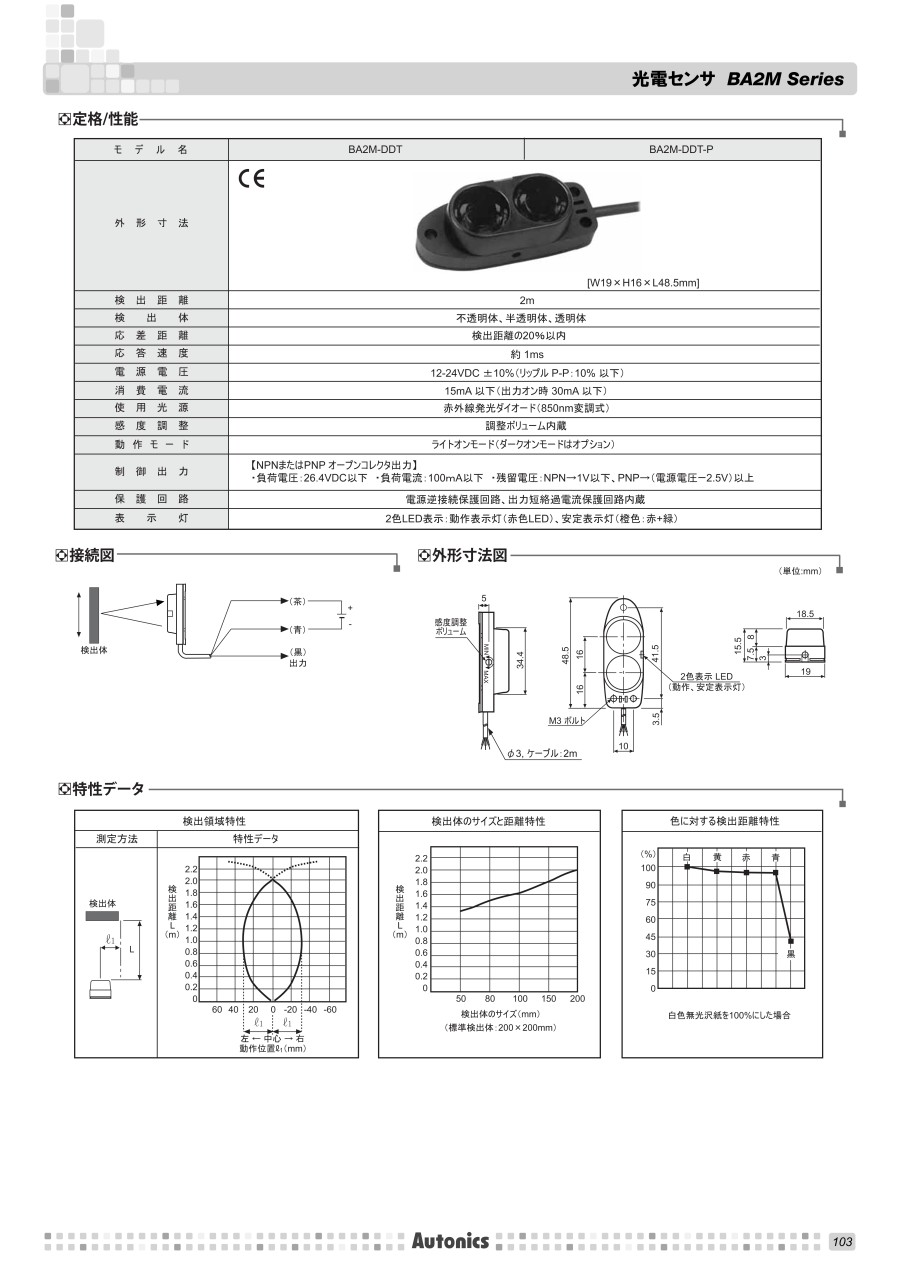

外形図
製品仕様
| 型番 | BA2M-DDT | BA2M-DDT-P |
|---|---|---|
| 外形寸法 | W19×H16×L48.5mm | |
| 検出距離 | 2m | |
| 検出体 | 不透明体、半透明体、透明体 | |
| 応差距離 | 検出距離の20%以内 | |
| 応答速度 | 約1ms | |
| 電源電圧 | 12-24VDC±10%（リップルP-P：10%以下） | |
| 消費電流 | 15mA以下（出カオン時30mA以下） | |
| 使用光源 | 赤外線発光ダイオード（850nm変調式） | |
| 感度調整 | 調整ボリューム内蔵 | |
| 動作モード | ライトオンモード（ダークオンモードはオプション） | |
| 制御出力 | 【NPNまたはPNPオープンコレクタ出力】 ・負荷電圧：26.4VDC以下 ・負荷電流：100mA以下 ・残留電圧：NPN⇒1V以下、PNP⇒（電源電圧-2.5V）以上 | |
| 保護回路 | 電源逆接続保護回路、出力短絡過電流保護回路内蔵 | |
| 表示灯 | 2色LED表示：動作表示灯（赤色LED）、安定表示灯（橙色：赤+緑） | |
接続図
性能・試験情報
特性データ
検出領域特性／検出体のサイズと距離特性／色に対する検出距離特性
