J3X フリーフロート・スチームトラップ（～2.1MPa・GJ3X-5K）
- 通常単価(税別)
- 36,979円～38,986円
- 税込単価
- 40,677円～42,885円
【特長】・蒸気プロセスに最適なスチームトラップ。・X-エレメントの採用で低温・高温エアを迅速に排除し、...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 型式 | オリフィス No. | 接続 | 呼径 | 本体材質 | 最高使用圧力 PMO MPaG | 最高作動圧力差 △ PMX Mpa | 最高使用温度 TMO ℃ |
|---|---|---|---|---|---|---|---|
| J3X | 5 | ねじ込み Rc（PT） | 15 | ダクタイル鋳鉄 FCD450 | 0.2 0.5 0.8 1.0 2.1 | 0.2 0.5 0.8 1.0 2.1 | 220 |
| 20 | |||||||
| 25 |
最高許容圧力PMA（J3X:2.1MPaG）
：耐圧部（本体）が許容される最高圧力で、最高使用圧力ではありません。
最高許容温度TMA（220℃）：耐圧部（本体）が許容される最高温度で、最高使用温度ではありません。
詳細情報
| 使用可能流体 | 蒸気 |
|---|---|
| スクリーン | φ1.2穴ピッチ1.8千鳥配列打抜板+60メッシュ |
異常作動、事故やケガを避けるために、製品は仕様範囲外で使用しないでください。
規格表
性能・試験情報
排水能力
1.上記グラフ中の数字は、オリフィスNo.を示します。
2.作動圧力差はトラップ入口と出口との圧力差、最高作動圧力差はその最大値です。
3.飽和温度よりも6℃低い温度のドレンを連続排出する場合の毎時排出量です。
4.選定の際は1.5倍以上の安全率をおとりください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
38,986円 ( 42,885円 ) | 5日目 |
37,625円 ( 41,388円 ) | 5日目 |
36,979円 ( 40,677円 ) | 5日目 |
詳細情報
基本情報
【特長】
・蒸気プロセスに最適なスチームトラップ。
・X-エレメントの採用で低温・高温エアを迅速に排除し、立ち上がり時間を短縮。
・ドレンを連続排出するフリーフロートとX-エレメントのコンビネーションで、プロセスの加熱効率を向上。
・背圧許容度が高いのでドレン回収に最適。
・小型で大容量化を実現。
【用途】
・蒸気プロセス、特にバッチ運転のプロセスおよびドレン排除の難しい構造のプロセス。
・反応釜・ユニットヒーター・プレス機・ジャケット釜・ロール加熱機・シリンダードライヤーなど。

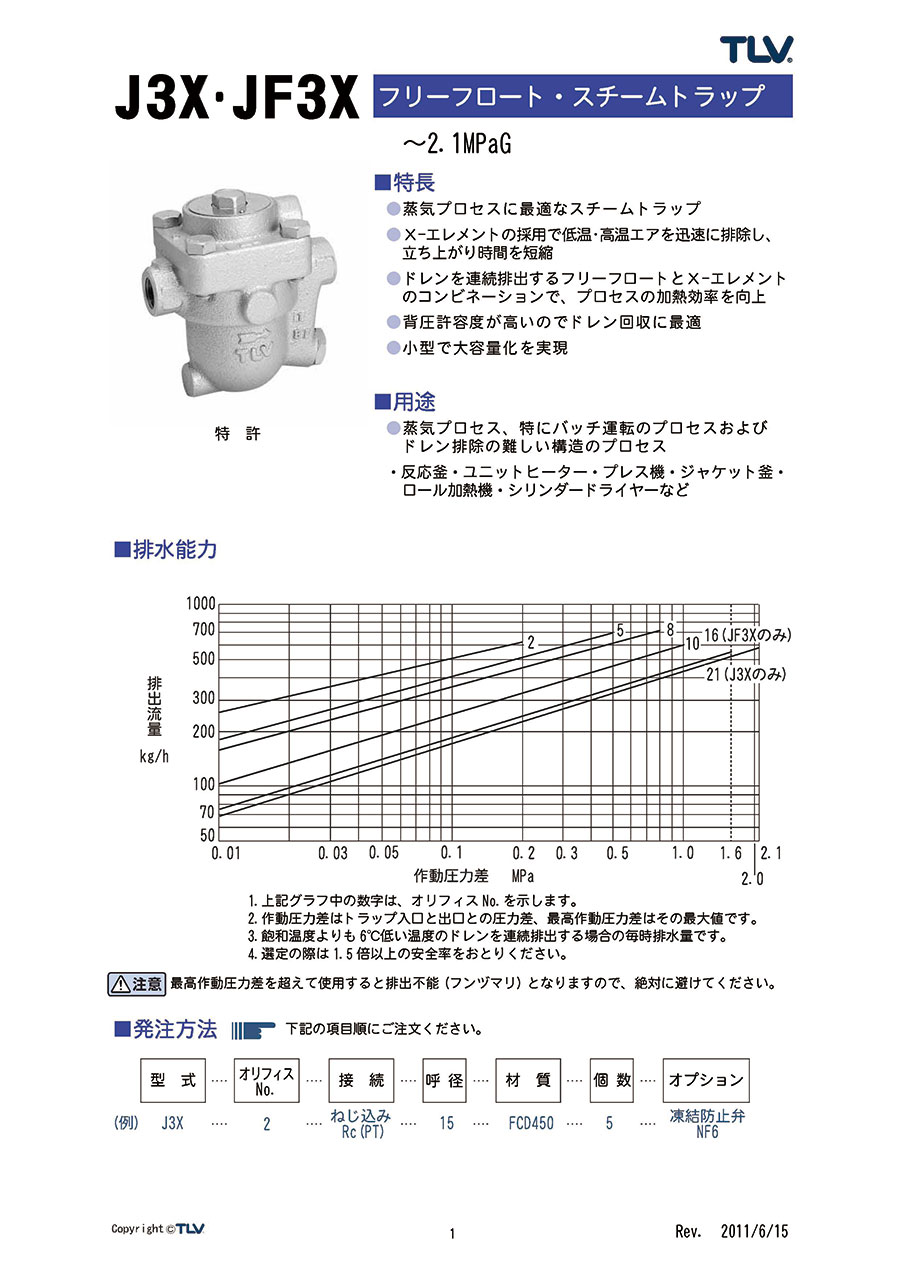

カタログ
