BT3N バイパスブロートラップ（～1.0MPaG）
- 通常単価(税別)
- 44,609円～47,000円
- 税込単価
- 49,070円～51,700円
【特長】・フリーフロート・スチームトラップの上部に手動バイパス弁を一体化。・バ...
詳細情報を確認する商品情報
外形図
呼径15、20の場合は入口・出口にねじ込みブッシングを取り付けますので、面間は約175mmになります。
製品仕様
| 型式 | オリフィス No. | 接続 | 呼径 | 本体材質 | 最高使用圧力 PMO NPaG | 最高作動圧力差 △ PMX MPa | 最高使用温度 TMO ℃ |
|---|---|---|---|---|---|---|---|
| BT3N | 10 | ねじ込み Rc（PT） | 15（※） | ねずみ鋳鉄 FC250 | 1.0 | 1.0 | 185 |
| 20（※） | |||||||
| 25 |
1.最高許容圧力PMA（1.0MPAG）：耐圧部（本体）が許容される最高圧力で、最高使用圧力ではありません。
最高許容温度TMA（185℃）：耐圧部（本体）が許容される最高温度で、最高使用温度ではありません。
2.※：呼径15、20のみ29のブッシングを同封梱包しています。
詳細情報
| 使用可能流体 | 蒸気 |
|---|---|
| スクリーン | φ1穴ピッチ1.5千鳥配列打抜板（目の大きさは18メッシュ相当） |
| ボールバルブ弁口径 | φ10mm |
| ボールバルブCv値 | 5.6 |
異常作動、事故やケガを避けるために、製品は仕様範囲外で使用しないでください。
ハンドル、Uナットを取り外すと、グランド部のシール性が損なわれます。ハンドル、Uナットを取り外さないでください。
性能・試験情報

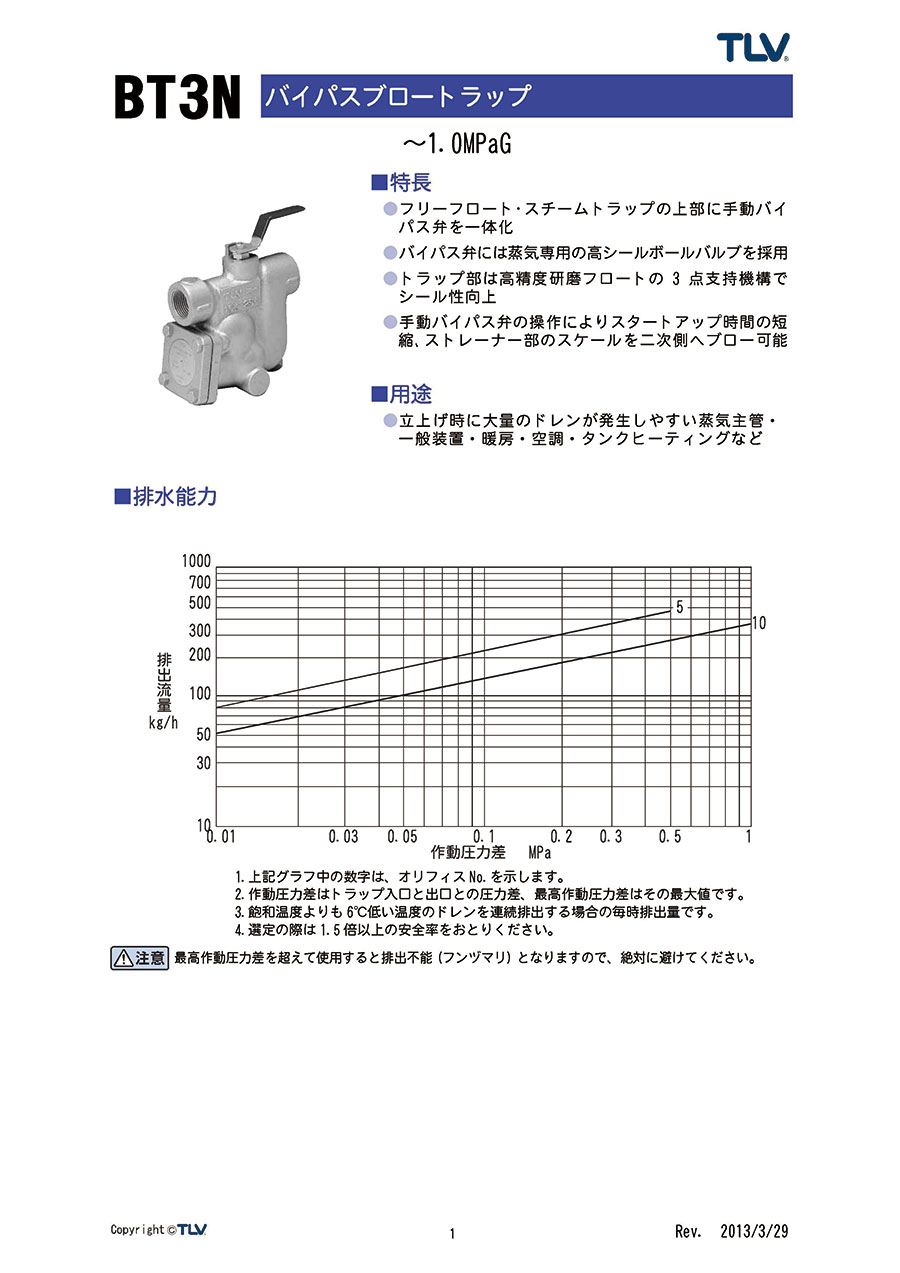

排水能力
1.上記グラフ中の数字は、オリフィスNo.を示します。
2.作動圧力差はトラップ入口と出口との圧力差、最高作動圧力差はその最大値です。
3.飽和温度よりも6℃低い温度のドレンを連続排出する場合の毎時排出量です。
4.選定の際は1.5倍以上の安全率をおとりください
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
44,609円 ( 49,070円 ) | 4日目 |
44,609円 ( 49,070円 ) | 4日目 |
47,000円 ( 51,700円 ) | 4日目 |
詳細情報
基本情報
【特長】
・フリーフロート・スチームトラップの上部に手動バイパス弁を一体化。
・バイパス弁には蒸気専用の高シールボールバルブを採用。
・トラップ部は高精度研磨フロートの3点支持機構でシール性向上。
・手動バイパス弁の操作によりスタートアップ時間の短縮、ストレーナー部のスケールを二次側へブロー可能。
【用途】
・立ち上げ時に大量のドレンが発生しやすい蒸気主管・一般装置・暖房・空調・タンクヒーティングなど。
