ジェイテクト＿コーヨー

組合せアンギュラ玉軸受

カタログ |

数量スライド割引

通常単価(税別): 4,040円～125,353円

税込単価: 4,444円～137,888円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ジェイテクト＿コーヨー

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ジェイテクト＿コーヨー

通常出荷日：在庫品1日目

背面組合せ形と正面組合せ形は、ラジアル荷重と両方向のアキシアル荷重を負荷できま...

軌道輪形状
アンギュラ玉（複列）
内外輪材質
スチール
外輪タイプ
フラット
精度(JIS)
等級0
荷重方向
ラジアル
転動体材質
スチール
軌道輪列数
複列
サイズ規格
メートル系
アンギュラ玉軸受の組合わせ
背面組合わせ
すきま記号
CN（普通）
接触角 (度)
40°

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報

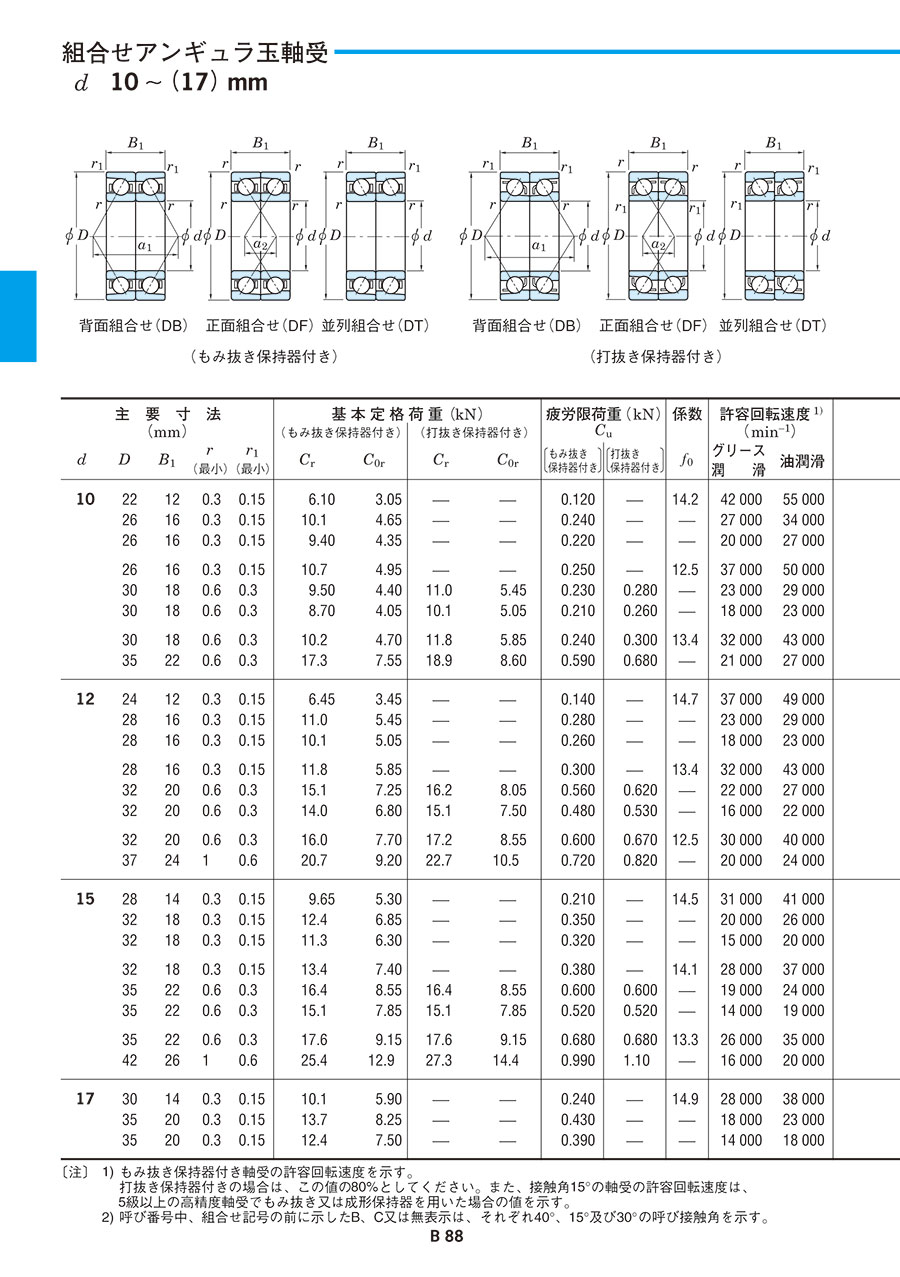

カタログ

商品情報

外形図

もみ抜き保持器付き

背面組合せ（DB）

打抜き保持器付き

背面組合せ（DB）

製品仕様

接触角をもつアンギュラ玉軸受は、高精度・高速回転を必要とする用途に適し、合成荷重を受けることができる。
内径：10～380mm

背面組合せ形（DB）		ラジアル荷重と両方向のアキシアル荷重を負荷できる。作用点位置寸法αが大きいのでモーメントがかかる場合に適する。予圧タイプの場合、内輪をナットで締付けるだけで適正な予圧が得られるように、あらかじめすきま調整されている。

型番	基本定格荷重（kN）				疲労限荷重（kN）		許容回転速度^1）（min^-1）
	（もみ抜き保持器付き）		（打抜き保持器付き）		C_u		許容回転速度^1）（min^-1）
	C_r	C_0r	C_r	C_0r	（もみ抜き保持器付き）	（打抜き保持器付き）	グリース潤滑	油潤滑
7305BDB	46.5	26.6	49.5	29.2	1.85	2.00	8,300	11,000
7306BDB	56.1	34.7	59.4	37.9	2.25	2.45	6,900	9,200
7307BDB	65.9	40.5	74.4	48.6	2.65	3.15	6,200	8,200
7308BDB	80.6	50.5	91.0	60.6	3.30	3.95	5,500	7,400
7309BDB	103	68.2	109	74.3	4.40	4.85	4,900	6,600
7310BDB	131	88.6	138	96.6	5.80	6.30	4,400	5,800
7311BDB	151	104	160	113	6.80	7.40	4,000	5,400
7312BDB	172	121	183	132	7.90	8.60	3,700	5,000
7313BDB	195	139	207	151	8.90	9.70	3,500	4,600
7314BDB	219	158	232	172	9.80	10.7	3,200	4,300
7315BDB	239	178	253	195	10.7	11.7	3,000	4,000
7316BDB	259	200	274	218	11.6	12.7	2,800	3,800
7317BDB	279	223	295	244	12.6	13.7	2,700	3,500
7318BDB	300	248	317	270	10.8	11.8	2,500	3,300
7320BDB	342	297	386	356	12.2	14.6	2,200	2,900

注1）もみ抜き保持器付き軸受の許容回転速度を示す。打抜き保持器付きの場合は、この値の80%としてください。また、接触角15°の軸受の許容回転速度は、5級以上の高精度軸受でもみ抜き又は成形保持器を用いた場合の値を示す。

規格表

型番	主要寸法（mm）					作用点位置（mm）	取付関係寸法（mm）				（参考）質量（kg）
型番	d	D	B₁	r （最小）	r₁ （最小）	α₁	d_a （最小）	D_b （最大）	r_a （最大）	r_b （最大）	（参考）質量（kg）
7305BDB	25	62	34	1.1	0.6	53.5	32	57.5	1	0.6	0.486
7306BDB	30	72	38	1.1	0.6	62.6	37	67.5	1	0.6	0.724
7307BDB	35	80	42	1.5	1	70.1	43.5	74.5	1.5	1	0.950
7308BDB	40	90	46	1.5	1	77.5	48.5	84.5	1.5	1	1.31
7309BDB	45	100	50	1.5	1	86.3	53.5	94.5	1.5	1	1.75
7310BDB	50	110	54	2	1	95.8	60	104.5	2	1	2.28
7311BDB	55	120	58	2	1	103.7	65	114.5	2	1	2.90
7312BDB	60	130	62	2.1	1.1	111.6	72	123	2	1	3.62
7313BDB	65	140	66	2.1	1.1	119.4	77	133	2	1	4.44
7314BDB	70	150	70	2.1	1.1	127.3	82	143	2	1	5.40
7315BDB	75	160	74	2.1	1.1	135.6	87	153	2	1	6.30
7316BDB	80	170	78	2.1	1.1	143.9	92	163	2	1	7.70
7317BDB	85	180	82	3	1.1	152.2	99	173	2.5	1	9.06
7318BDB	90	190	86	3	1.1	160.5	104	183	2.5	1	10.6
7320BDB	100	215	94	3	1.1	180.4	114	208	2.5	1	15.1

商品特長詳細

保持器

保持器は転動体を部分的に囲って、円周方向に一定の間隔に保たせる役目を果たしている。
保持器には、打抜き（プレス）保持器、もみ抜き（削り出し）保持器、成形保持器、ピン形保持器などがある。
保持器付き軸受は保持器のない総玉形・総ころ形軸受よりも摩擦抵抗が小さいので、高速回転に適する。

型番リスト

表示件数

型番

内径

(φ)

外径

(φ)

幅

(mm)

基本動定格荷重

(N)

最大許容回転数

(rpm)

保持器種類

基本定格荷重静定格

(N)

RoHS?

最小発注数量

25	62	34	49500	8300	打抜き	29200	10	1個
30	72	38	59400	6900	打抜き	37900	10	1個
35	80	42	74400	6200	打抜き	48600	10	1個
40	90	46	91000	5500	打抜き	60600	10	1個
45	100	50	109000	4900	打抜き	74300	10	1個
50	110	54	131000	4400	もみ抜き	88600	10	1個
55	120	58	151000	4000	もみ抜き	104000	10	1個
60	130	62	172000	3700	もみ抜き	121000	10	1個
65	140	66	195000	3500	もみ抜き	139000	10	1個
70	150	70	219000	3200	もみ抜き	158000	10	1個
75	160	74	239000	3000	もみ抜き	178000	10	1個
80	170	78	259000	2800	もみ抜き	200000	10	1個
85	180	82	279000	2700	もみ抜き	223000	10	1個
90	190	86	300000	2500	もみ抜き	248000	10	1個
100	215	94	342000	2200	もみ抜き	297000	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,040円 ( 4,444円 )	3日目
4,996円 ( 5,496円 )	3日目
6,256円 ( 6,882円 )	3日目
7,092円 ( 7,801円 )	3日目
7,335円 ( 8,069円 )	3日目
16,508円 ( 18,159円 )	3日目
18,642円 ( 20,506円 )	3日目
23,139円 ( 25,453円 )	3日目
28,250円 ( 31,075円 )	3日目
34,191円 ( 37,610円 )	3日目
43,167円 ( 47,484円 )	3日目
52,095円 ( 57,305円 )	3日目
58,062円 ( 63,868円 )	3日目
77,248円 ( 84,973円 )	3日目
125,353円 ( 137,888円 )	3日目

詳細情報

基本情報

基本情報

背面組合せ形と正面組合せ形は、ラジアル荷重と両方向のアキシアル荷重を負荷できます。並列組合せ形は、ラジアル荷重と一方向のアキシアル荷重を負荷でき一方向のアキシアル荷重が大きい場合に適します。
【特長】
・接触角は15°、30°、40°を標準としており、それぞれ補助記号「C」、「A（省略）」、「B」を付けている
・接触角が小さいほど高速回転に適し、大きいほどアキシアル負荷能力が増す
・アンギュラ玉軸受は、軸受の剛性や回転精度を高めるために、予圧を与えて使用する場合が多い
・工作機械主軸などに使用される5級以上の高精度組合せアンギュラ玉軸受に対しては、微予圧（S）、軽予圧（L）、中予圧（M）、重予圧（H）の3種類の標準予圧量を設定している
・この軸受にラジアル荷重がかかると軸方向分力が生じるので、2個を対向させるか、2個以上を組合せて使用する
