ジェイテクト＿コーヨー

単列アンギュラ玉軸受

Name: 単列アンギュラ玉軸受
Brand: ジェイテクト＿コーヨー
SKU: 221005219136
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 1,166円～261,234円

税込単価: 1,283円～287,357円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ジェイテクト＿コーヨー

単列深溝玉軸受

通常価格(税別)： 387円 (税込価格：426円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ジェイテクト＿コーヨー

単式スラスト玉軸受 50000タイプ

通常価格(税別)： 943円 (税込価格：1,037円)

通常出荷日：在庫品1日目

【特長】・高精度・高速回転を必要とする用途に適し、合成荷重を受けることができる...

詳細情報を確認する

軌道輪形状
アンギュラ玉（単列）
内外輪材質
スチール
外輪タイプ
フラット
荷重方向
ラジアル
転動体材質
スチール
軌道輪列数
単列
サイズ規格
メートル系
すきま記号
CN（普通）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が195型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

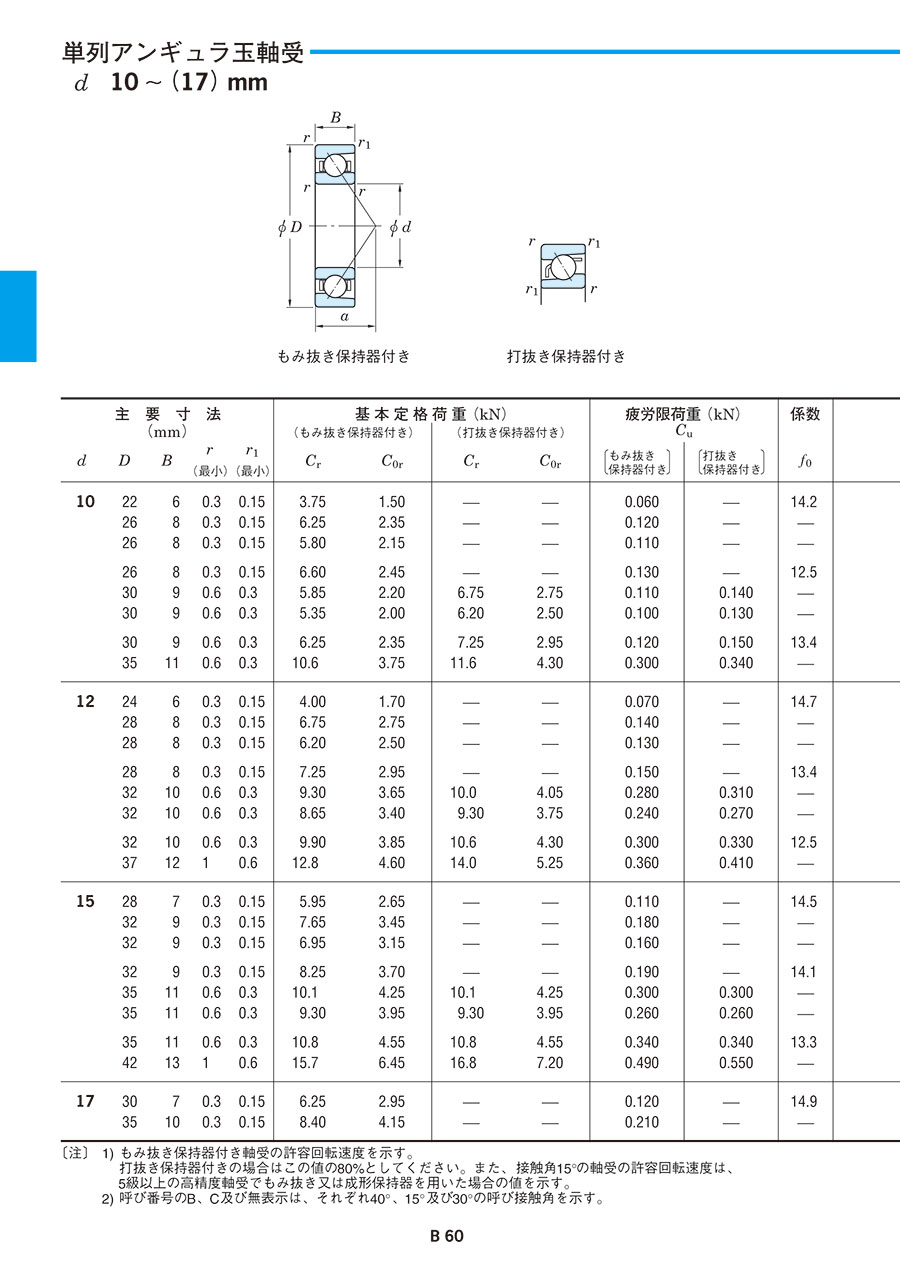

外形図

［注］
1）もみ抜き保持器付き軸受の許容回転速度を示す。
打抜き保持器付きの場合はこの値の80%としてください。また、接触角15°の軸受の許容回転速度は、5級以上の高精度軸受でもみ抜き又は成形保持器を用いた場合の値を示す。
2）呼び番号のB、C及び無表示は、それぞれ40°、15°及び30°の呼び接触角を示す。

型番リスト

表示件数

型番

内径

(φ)

外径

(φ)

幅

(mm)

精度(JIS)

基本動定格荷重

(N)

最大許容回転数

(rpm)

保持器種類

基本定格荷重静定格

(N)

予圧

接触角

(度)

組合せ

RoHS?

最小発注数量

10	26	8	等級0	6250	34000	もみ抜き	2350	-	30°	-	10	1個
12	28	8	等級0	6750	29000	もみ抜き	2750	-	30°	-	10	1個
12	28	8	等級5	7250	40000	もみ抜き	2950	軽予圧	15°	-	10	1個
15	32	9	等級0	7650	26000	もみ抜き	3450	-	30°	-	10	1個
15	32	9	等級5	7650	26000	もみ抜き	3450	軽予圧	30°	-	10	1個
15	32	9	等級4	8250	35000	もみ抜き	3700	軽予圧	15°	-	10	1個
15	32	9	等級5	8250	35000	もみ抜き	3700	軽予圧	15°	-	10	1個
15	32	9	等級4	8250	35000	もみ抜き	3700	軽予圧	15°	2個組合せ	10	1個
17	35	10	等級0	8400	23000	もみ抜き	4150	-	30°	-	10	1個
17	35	10	等級5	8400	23000	もみ抜き	4150	軽予圧	30°	-	10	1個
17	35	10	等級5	9150	31000	もみ抜き	4450	軽予圧	15°	-	-	1個
20	42	12	等級0	12900	19000	もみ抜き	6100	-	30°	-	10	1個
20	42	12	等級5	12900	19000	もみ抜き	6100	軽予圧	30°	-	10	1個
25	47	12	等級0	14100	17000	もみ抜き	7400	-	30°	-	10	1個
25	47	12	等級5	14100	17000	もみ抜き	7400	軽予圧	30°	-	10	1個
25	47	12	等級4	15400	23000	もみ抜き	8000	軽予圧	15°	-	10	1個
25	47	12	等級4	15400	23000	もみ抜き	8000	軽予圧	15°	2個組合せ	10	1個
30	55	13	等級0	18200	14000	もみ抜き	10100	-	30°	-	10	1個
30	55	13	等級5	18200	14000	もみ抜き	10100	軽予圧	30°	-	10	1個
30	55	13	等級4	19800	20000	もみ抜き	11000	軽予圧	15°	-	10	1個
30	55	13	等級5	19800	20000	もみ抜き	11000	軽予圧	15°	-	10	1個
30	55	13	等級4	19800	20000	もみ抜き	11000	軽予圧	15°	2個組合せ	10	1個
35	62	14	等級0	21900	12000	もみ抜き	12600	-	30°	-	10	1個
35	62	14	等級5	21900	12000	もみ抜き	12600	軽予圧	30°	-	-	1個
35	62	14	等級4	23900	17000	もみ抜き	13700	軽予圧	15°	-	10	1個
40	68	15	等級0	23400	11000	もみ抜き	14600	-	30°	-	10	1個
40	68	15	等級5	23400	11000	もみ抜き	14600	軽予圧	30°	-	10	1個
40	68	15	等級5	25700	15000	もみ抜き	15900	軽予圧	15°	-	10	1個
45	75	16	等級0	27800	10000	もみ抜き	17700	-	30°	-	10	1個
45	75	16	等級4	30500	14000	もみ抜き	19300	軽予圧	15°	-	10	1個
45	75	16	等級5	30500	14000	もみ抜き	19300	軽予圧	15°	-	10	1個
50	80	16	等級0	29500	9200	もみ抜き	20100	-	30°	-	10	1個
50	80	16	等級4	29500	9200	もみ抜き	20100	軽予圧	30°	-	10	1個
50	80	16	等級4	32500	13000	もみ抜き	21900	軽予圧	15°	-	10	1個
50	80	16	等級5	32500	13000	もみ抜き	21900	軽予圧	15°	-	10	1個
55	90	18	等級0	38900	8300	もみ抜き	26300	-	30°	-	10	1個
55	90	18	等級5	42600	11000	もみ抜き	28600	軽予圧	15°	-	10	1個
60	95	18	等級0	39900	7700	もみ抜き	28100	-	30°	-	10	1個
60	95	18	等級4	43800	11000	もみ抜き	30600	軽予圧	15°	-	10	1個
60	95	18	等級5	43800	11000	もみ抜き	30600	軽予圧	15°	-	10	1個
65	100	18	等級0	42100	7200	もみ抜き	31400	-	30°	-	10	1個
65	100	18	等級5	46300	10000	もみ抜き	34300	軽予圧	15°	-	10	1個
70	110	20	等級0	53300	6600	もみ抜き	39400	-	30°	-	10	1個
70	110	20	等級4	53300	6600	もみ抜き	39400	軽予圧	30°	-	10	1個
70	110	20	等級4	58600	9200	もみ抜き	43000	軽予圧	15°	-	10	1個
70	110	20	等級5	58600	9200	もみ抜き	43000	軽予圧	15°	-	10	1個
75	115	20	等級0	54600	6300	もみ抜き	41700	-	30°	-	10	1個
75	115	20	等級5	60100	8700	もみ抜き	45600	軽予圧	15°	-	10	1個
80	125	22	等級0	66700	5800	もみ抜き	50600	-	30°	-	10	1個
80	125	22	等級4	66700	5800	もみ抜き	50600	軽予圧	30°	-	10	1個
80	125	22	等級4	73300	8000	もみ抜き	55300	軽予圧	15°	-	10	1個
85	130	22	等級0	68200	5500	もみ抜き	53700	-	30°	-	10	1個
85	130	22	等級5	68200	5500	もみ抜き	53700	軽予圧	30°	-	10	1個
90	140	24	等級0	81500	5100	もみ抜き	63300	-	30°	-	10	1個
90	140	24	等級4	81500	5100	もみ抜き	63300	軽予圧	30°	-	10	1個
95	145	24	等級0	83300	4800	もみ抜き	67100	-	30°	-	10	1個
100	150	24	等級0	85500	4700	もみ抜き	70600	-	30°	-	10	1個
105	160	26	等級0	99700	4400	もみ抜き	81900	-	30°	-	10	1個
110	170	28	等級0	115000	4200	もみ抜き	92800	-	30°	-	10	1個
120	180	28	等級0	121000	3900	もみ抜き	103000	-	30°	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,930円 ( 2,123円 )	4日目
1,825円 ( 2,008円 )	3日目
2,755円 ( 3,031円 )	3日目
1,751円 ( 1,926円 )	在庫品1日目当日出荷可能
3,135円 ( 3,449円 )	3日目
4,159円 ( 4,575円 )	3日目
3,133円 ( 3,446円 )	3日目
8,608円 ( 9,469円 )	3日目
1,999円 ( 2,199円 )	在庫品1日目当日出荷可能
3,219円 ( 3,541円 )	3日目
3,230円 ( 3,553円 )	3日目
2,216円 ( 2,438円 )	在庫品1日目当日出荷可能
3,721円 ( 4,093円 )	3日目
2,332円 ( 2,565円 )	在庫品1日目当日出荷可能
3,507円 ( 3,858円 )	3日目
5,392円 ( 5,931円 )	3日目
11,311円 ( 12,442円 )	3日目
2,863円 ( 3,149円 )	在庫品1日目当日出荷可能
4,249円 ( 4,674円 )	3日目
5,945円 ( 6,540円 )	3日目
5,092円 ( 5,601円 )	3日目
12,445円 ( 13,690円 )	3日目
2,564円 ( 2,820円 )	3日目
4,457円 ( 4,903円 )	3日目
6,203円 ( 6,823円 )	3日目
2,894円 ( 3,183円 )	3日目
5,427円 ( 5,970円 )	3日目
5,253円 ( 5,778円 )	5日目
3,722円 ( 4,094円 )	3日目
9,983円 ( 10,981円 )	3日目
6,936円 ( 7,630円 )	3日目
3,980円 ( 4,378円 )	3日目
11,107円 ( 12,218円 )	3日目
11,478円 ( 12,626円 )	3日目
7,945円 ( 8,740円 )	3日目
4,617円 ( 5,079円 )	3日目
9,376円 ( 10,314円 )	3日目
6,079円 ( 6,687円 )	3日目
16,468円 ( 18,115円 )	3日目
11,063円 ( 12,169円 )	3日目
7,229円 ( 7,952円 )	3日目
13,645円 ( 15,010円 )	3日目
7,880円 ( 8,668円 )	3日目
22,699円 ( 24,969円 )	3日目
22,699円 ( 24,969円 )	3日目
15,522円 ( 17,074円 )	3日目
8,097円 ( 8,907円 )	3日目
16,984円 ( 18,682円 )	3日目
9,720円 ( 10,692円 )	3日目
30,957円 ( 34,053円 )	3日目
30,957円 ( 34,053円 )	3日目
11,770円 ( 12,947円 )	3日目
24,129円 ( 26,542円 )	3日目
13,565円 ( 14,922円 )	3日目
41,238円 ( 45,362円 )	3日目
15,399円 ( 16,939円 )	3日目
17,902円 ( 19,692円 )	3日目
21,798円 ( 23,978円 )	3日目
25,777円 ( 28,355円 )	3日目
29,232円 ( 32,155円 )	3日目

基本情報

基本情報

【特長】
・高精度・高速回転を必要とする用途に適し、合成荷重を受けることができる
・接触角は15°、30°、40°を標準としており、それぞれ補助記号「C」、「A（省略）」、「B」を付けている
・接触角が小さいほど高速回転に適し、大きいほどアキシアル負荷能力が増す
・アンギュラ玉軸受は、軸受の剛性や回転精度を高めるために、予圧を与えて使用する場合が多い
・工作機械主軸などに使用される5級以上の高精度組合せアンギュラ玉軸受に対しては、微予圧（S）、軽予圧（L）、中予圧（M）、重予圧（H）の3種類の標準予圧量を設定している
