ＦＭバルブ製作所

FMユニットバルブS-2型（通電開）

FMユニットバルブS-2型（通電開）
未確定：候補が8型番あります。
数量：

商品情報

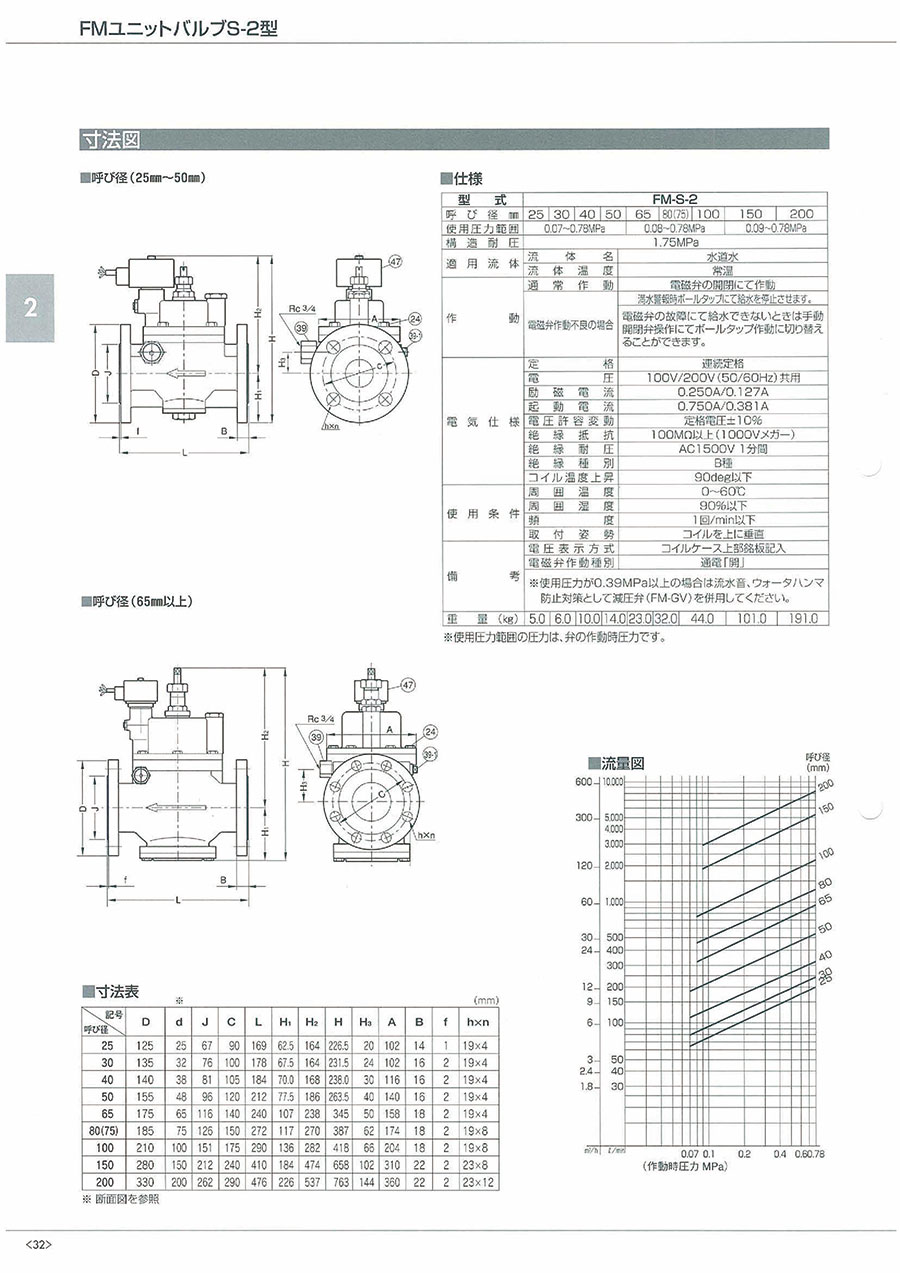

外形図

FMユニットバルブS-2型（通電開） 外形図

製品仕様

型番FM-S-2
呼び径mm25304050
使用圧力範囲0.07～0.78MPa
構造耐圧1.75MPa
適用流体流体名水道水
流体温度常温
作動通常作動電磁弁の開閉にて作動
電磁弁作動不良の場合満水警報時ボールタップにて給水を停止させます。
電磁弁の故障にて給水できないときは手動開閉弁操作にてボールタップ作動に切り替えることができます。
電気仕様定格連続定格
電圧100V/200V（50/60Hz）共用
励磁電流0.250A/0.127A
起動電流0.750A/0.381A
電圧許容変動定格電圧±10%
絶縁抵抗100MΩ以上（1,000Vメガー）
絶縁耐圧AC1500V 1分間
絶縁種別B種
コイル温度上昇90deg以下
使用条件周囲温度0～60℃
周囲湿度90%以下
頻度1回/min以下
取付姿勢コイルを上に垂直
備考電圧表示方式コイルケース上部銘板記入
電磁弁作動種別通電「開」
※使用圧力が0.39MPa以上の場合は流水音、ウォータハンマ防止対策として減圧弁（FM-GV）を併用してください。
重量（kg）5.06.010.014.0

※使用圧力範囲の圧力は、弁の作動時圧力です。

断面図

FMユニットバルブS-2型（通電開） 断面図

部品材料表

品番品名材質個数品番品名材質個数
1本体CAC901125ストレーナ締付ボルトSUS3041
2弁座シー卜SUS304126底ふた締付ボルトSUS304各種
3シリンダーCAC901128調整用本体CAC4061
4ガスケットNBR129OリングNBR1
5スピンドルC3604BD130流量調整棒C3604BD1
6弁体CAC901131グランドパッキンT2996-NA1
7パッキンEPDM132グランドパッキン押えC3604BD1
8ケレップCAC901133袋ナットC3604BD1
9弁体締付ナットC3604BD134手動開閉弁SUS3041
10シリンダーふた80以下 合成樹脂135ロックナットC3604BD1
100以上 CAC901136OリングNBR1
11ガスケットNBR137コアー取付台CAC4061
12チャッキ弁SUS304238OリングNBR1
12-1ストレーナSUS304239ソケットCAC4061
13ピストンCAC901139-1プラグC3604BD1
14OリングNBR140プランジャーSUS1
15ピストン締付ナットC3604BD141座金SPCC1
16止めビスSUS304142スプリングSUS3041
16-1止めビスSUS304143パックレスパイプSUS3041
17小管路SUS304144OリングNBR1
18ニードル弁CAC406145コイルエポキシ樹脂成形1
18-1ストレーナSUS304145-1キャブタイヤケーブル長さ0.7m--
19OリングNBR146座金SPCC1
20OリングNBR147コイルケースSPCD1
21底ふたCAC901148ナットSUS3041
22ストレーナSUS304150座金固定ビスSUS3041
23OリングNBR151スプリングSUS3041
24締付ボルトSUS304各種----

※CAC901は、従来の鉛レス銅合金です。

規格表

FMユニットバルブS-2型（通電開） 規格表

※断面図を参照。

使用例

FMユニットバルブS-2型（通電開） 使用例

性質性能情報・試験情報

流量図

FMユニットバルブS-2型（通電開） 流量図

型番リスト

表示件数
  • 1
    • 型番
    FM-S-2-25
    FM-S-2-30
    FM-S-2-40
    FM-S-2-50
    FM-S-2ｼｭﾍﾞﾝ-25
    FM-S-2ｼｭﾍﾞﾝ-30
    FM-S-2ｼｭﾍﾞﾝ-40
    FM-S-2ｼｭﾍﾞﾝ-50

    バルブ呼び径

    供給側 管フランジの呼び

    制御側 管フランジの呼び

    仕様

    		最小発注数量
    1B(25A)
    1B(25A)
    1B(25A)
    一体型
    1個
    1 1/4B(32A)
    1 1/4B(32A)
    1 1/4B(32A)
    一体型
    1個
    1 1/2B(40A)
    1 1/2B(40A)
    1 1/2B(40A)
    一体型
    1個
    2B(50A)
    2B(50A)
    2B(50A)
    一体型
    1個
    1B(25A)
    1B(25A)
    1B(25A)
    主弁のみ
    1個
    1 1/4B(32A)
    1 1/4B(32A)
    1 1/4B(32A)
    主弁のみ
    1個
    1 1/2B(40A)
    1 1/2B(40A)
    1 1/2B(40A)
    主弁のみ
    1個
    2B(50A)
    2B(50A)
    2B(50A)
    主弁のみ
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    152,307円137,076円
    ( 150,784円 )
    6日目
    161,155円145,039円
    ( 159,543円 )
    6日目
    185,192円166,672円
    ( 183,339円 )
    6日目
    211,713円190,541円
    ( 209,595円 )
    6日目
    132,716円119,444円
    ( 131,388円 )
    6日目
    141,580円127,422円
    ( 140,164円 )
    6日目
    165,598円149,038円
    ( 163,942円 )
    6日目
    192,144円172,929円
    ( 190,222円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    本弁は電気的制御（電磁弁）および機械的制御（ボールタップ）の両方にて作動させることができます。
    通常は電気的制御（電磁弁）にて作動させますので、制御盤が必要です。
    【特長】
    ・配管を直さずに電気的制御（電磁弁）から機械的制御（ボールタップ）に変更できます
    ・副弁（ボールタップ）の配管（パイロット管）を本体に接続しますので、保守などのときに配管を外す必要がなくなり、保守管理などにおいて作業時間が大幅に短縮できます
    ・手動開閉弁を設けていますので、電気的トラブルが生じた場合、ボールタップ（副弁）制御に切り替えることができます
    ・流量調整機構を備えていますので吐水量の調整ができます

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
