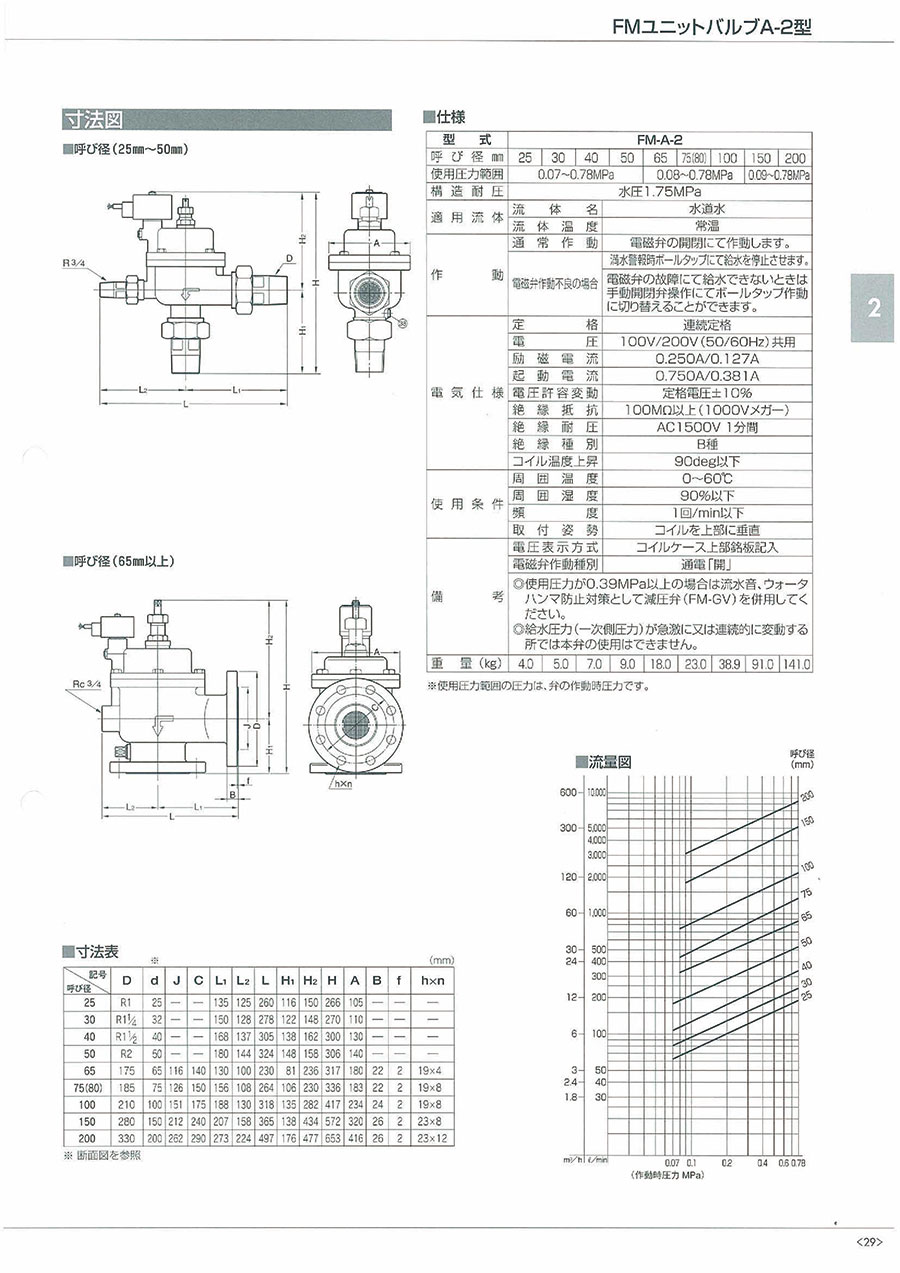

型式		FM-A-2
呼び径 mm		25	30	40	50
使用圧力範囲		0.07～0.78MPa
構造耐圧		水圧1.75MPa
適用流体	流体名	水道水
適用流体	流体温度	常温
作動	通常作動	電磁弁の開閉にて作動します。
	電磁弁作動不良の場合	満水警報時ボールタップにて給水を停止させます。
	電磁弁作動不良の場合	電磁弁の故障にて給水できないときは手動開閉弁操作にてボールタップ作動に切り替えることができます。
電気仕様	定格	連続定格
	電圧	100V／200V（50／60Hz）共用
	励磁電流	0.250A／0.127A
	起動電流	0.750A／0.381A
	電圧許容変動	定格電圧±10%
	絶縁抵抗	100MΩ以上（1,000Vメガー）
	絶縁耐圧	AC1,500V 1分間
	絶縁種別	B種
	コイル温度上昇	90deg以下
使用条件	周囲温度	0～+60℃
	周囲湿度	90%以下
	頻度	1回/min以下
	取付姿勢	コイルを上部に垂直
備考	電圧表示方式	コイルケース上部銘板記入
	電磁弁作動種別	通電「開」
	-	・使用圧力が0.39MPa以上の場合は流水音、ウォータハンマ防止対策として減圧弁（FM-GV）を併用してください。・給水圧力（一次側圧力）が急激に又は連続的に変動する所では本弁の使用はできません。
重量（kg）		4.0	5.0	7.0	9.0

※使用圧力範囲の圧力は、弁の作動時圧力です。

規格表

型番リスト

表示件数

型番

バルブ呼び径

供給側ねじ接続種類

供給側配管ねじの呼び

供給側管フランジの呼び

制御側ねじ接続種類

制御側配管ねじの呼び

制御側管フランジの呼び

使用圧力範囲

(MPa)

仕様

最小発注数量

2 1/2B(65A)	-	-	2 1/2B(65A)	-	-	2 1/2B(65A)	0.08～0.78	一体型	1個
3B(80A)	-	-	3B(80A)	-	-	3B(80A)	0.08～0.78	一体型	1個
4B(100A)	-	-	4B(100A)	-	-	4B(100A)	0.08～0.78	一体型	1個
6B(150A)	-	-	6B(150A)	-	-	6B(150A)	0.09～0.78	一体型	1個
8B(200A)	-	-	8B(200A)	-	-	8B(200A)	0.09～0.78	一体型	1個
2 1/2B(65A)	-	-	2 1/2B(65A)	-	-	2 1/2B(65A)	0.08～0.78	主弁のみ	1個
3B(80A)	-	-	3B(80A)	-	-	3B(80A)	0.08～0.78	主弁のみ	1個
4B(100A)	-	-	4B(100A)	-	-	4B(100A)	0.08～0.78	主弁のみ	1個
6B(150A)	-	-	6B(150A)	-	-	6B(150A)	0.09～0.78	主弁のみ	1個
8B(200A)	-	-	8B(200A)	-	-	8B(200A)	0.09～0.78	主弁のみ	1個

通常単価(税別) (税込単価)	通常出荷日

464,503円418,052円 ( 459,857円 )	6日目
587,107円528,396円 ( 581,236円 )	6日目
775,436円697,892円 ( 767,681円 )	3日目
1,918,048円1,726,243円 ( 1,898,867円 )	9日目
2,610,695円2,349,625円 ( 2,584,588円 )	14日目
444,911円400,419円 ( 440,461円 )	6日目
567,514円510,762円 ( 561,838円 )	6日目
755,843円680,258円 ( 748,284円 )	9日目
1,898,457円1,708,611円 ( 1,879,472円 )	14日目
2,591,105円2,331,994円 ( 2,565,193円 )	14日目

詳細情報

基本情報

基本情報

【特長】
・配管を直さずに電気的制御（電磁弁）から機械的制御（ボールタップ）に変更できます。
・副弁（ボールタップ）の配管（パイロット管）を本体に接続しますので、保守などのときに配管を外す必要がなくなり、保守管理などにおいて作業時間が大幅に短縮できます。
・手動開閉弁を設けていますので、電気的トラブルが生じた場合ボールタップ（副弁）制御に切り替えることができます。
・流量調整機構を備えていますので叶水量の調整ができます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
