FMバルブ3L型
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 73,317円～2,051,395円特別価格
- 税込単価
- 80,649円～2,256,535円特別価格
【特長】・本体に直接、副弁（ボールタップ）配管が接続できますので修理等の時副弁...
詳細情報を確認する商品情報

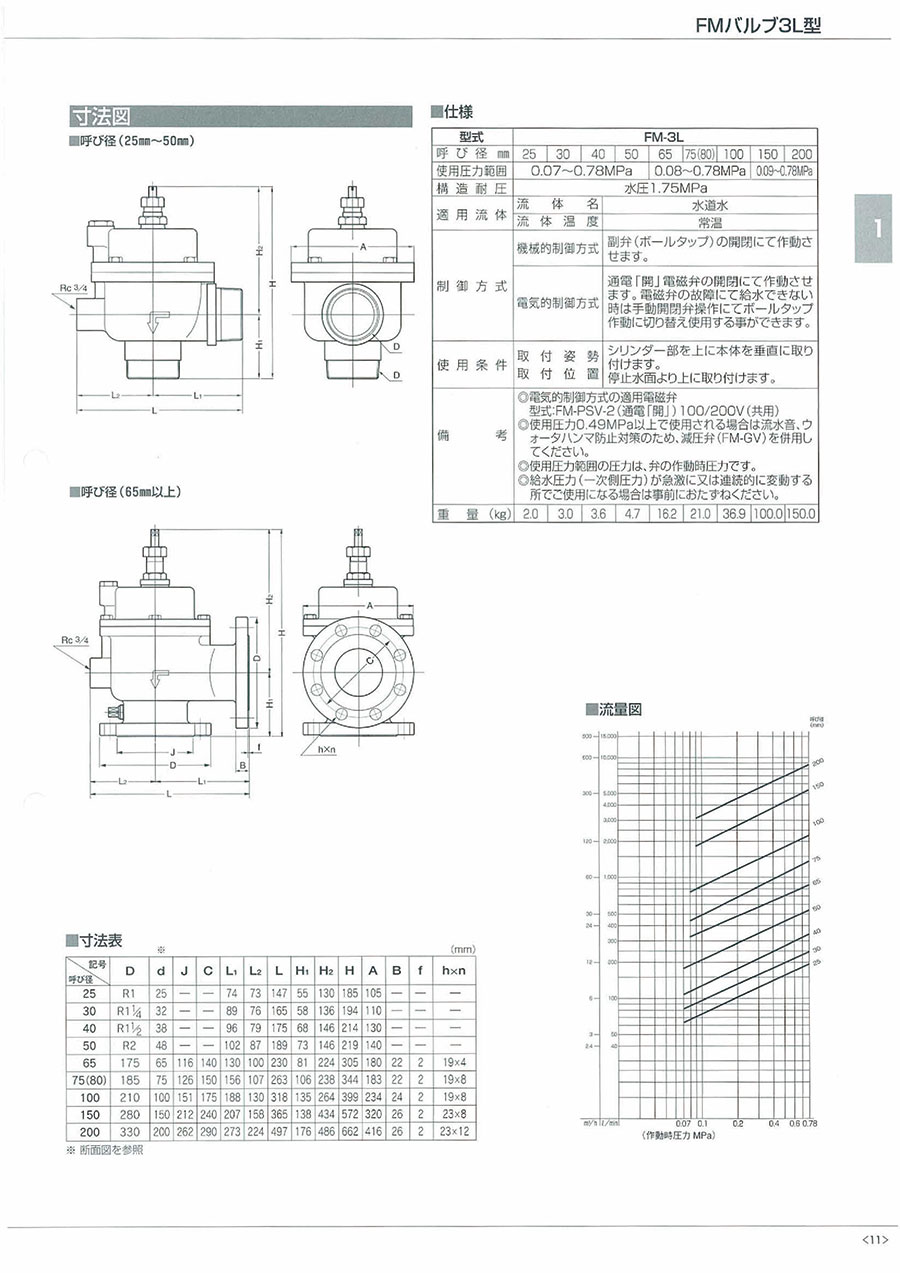

外形図
呼び径（25mm～50mm）
呼び径（65mm以上）
製品仕様
本弁は、ボールタップとの併用による機械的制御方式、電磁弁との併用による電気的制御方式の両方にて使用できます。
| 型式 | FM-3L | |||||
|---|---|---|---|---|---|---|
| 呼び径 mm | 25 | 30 | 40 | 50 | 200 | |
| 使用圧力範囲 | 0.07～0.78MPa | 0.09～0.78MPa | ||||
| 構造耐圧 | 水圧1.75MPa | |||||
| 適用流体 | 流体名 | 水道水 | ||||
| 流体温度 | 常温 | |||||
| 制御方式 | 機械的制御方式 | 副弁（ボールタップ）の開閉にて作動させます。 | ||||
| 電気的制御方式 | 通電「開」電磁弁の開閉にて作動させます。電磁弁の故障にて給水できない時は 手動開閉弁操作にてボールタップ作動に切り替え使用する事ができます。 | |||||
| 使用条件 | 取付姿勢 取付位置 | シリンダー部を上に本体を垂直に取り付けます。 停止水面より上に取り付けます。 | ||||
| 備考 | ・電気的制御方式の適用電磁弁、型式：FM-PSV-2（通電「開」）100／200V（共用） ・使用圧力0.49MPa以上で使用される場合は流水音、ウォータハンマ防止対策のため、減圧弁（FM-GV）を併用してください。 ・使用圧力範囲の圧力は、弁の作動時圧力です。 | |||||
| 重量（kg） | 2.0 | 3.0 | 3.6 | 4.7 | 150.0 | |
規格表
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
80,499円 ( 88,549円 ) | 3日目 |
87,072円 ( 95,779円 ) | 3日目 |
100,215円 ( 110,237円 ) | 3日目 |
124,310円 ( 136,741円 ) | 3日目 |
73,317円65,985円 ( 72,584円 ) | 3日目 |
80,903円72,812円 ( 80,093円 ) | 3日目 |
96,059円86,453円 ( 95,098円 ) | 3日目 |
123,882円111,493円 ( 122,642円 ) | 3日目 |
2,051,395円1,846,255円 ( 2,030,881円 ) | 14日目 |
詳細情報
基本情報
【特長】
・本体に直接、副弁（ボールタップ）配管が接続できますので修理等の時副弁の配管を取り外す事なく修理ができます。
・電磁弁との併用により電気による制御ができますので、時間給水または給水停止、給水開始の間隔の可変が簡単で、さらにセンサー等を併用すれば使用状況による有効的な給水システムが構成できます。
・独自の緩衝機構によりウォータハンマを防止します。
・流量調整機構を備えていますので叶水量の調整ができます。
・貯水槽の揚水ポンプが加圧給水方式の場合は電気的制御方式を採用してください。
