FMバルブ3型
- 通常単価(税別)
- 65,985円～124,310円
- 税込単価
- 72,584円～136,741円
【特長】・電磁弁との併用により電気による制御ができますので、時間給水または給水...
詳細情報を確認する
未確定：候補が9型番あります。
商品情報
外形図
呼び径（25mm～30mm）
呼び径（40mm～50mm）

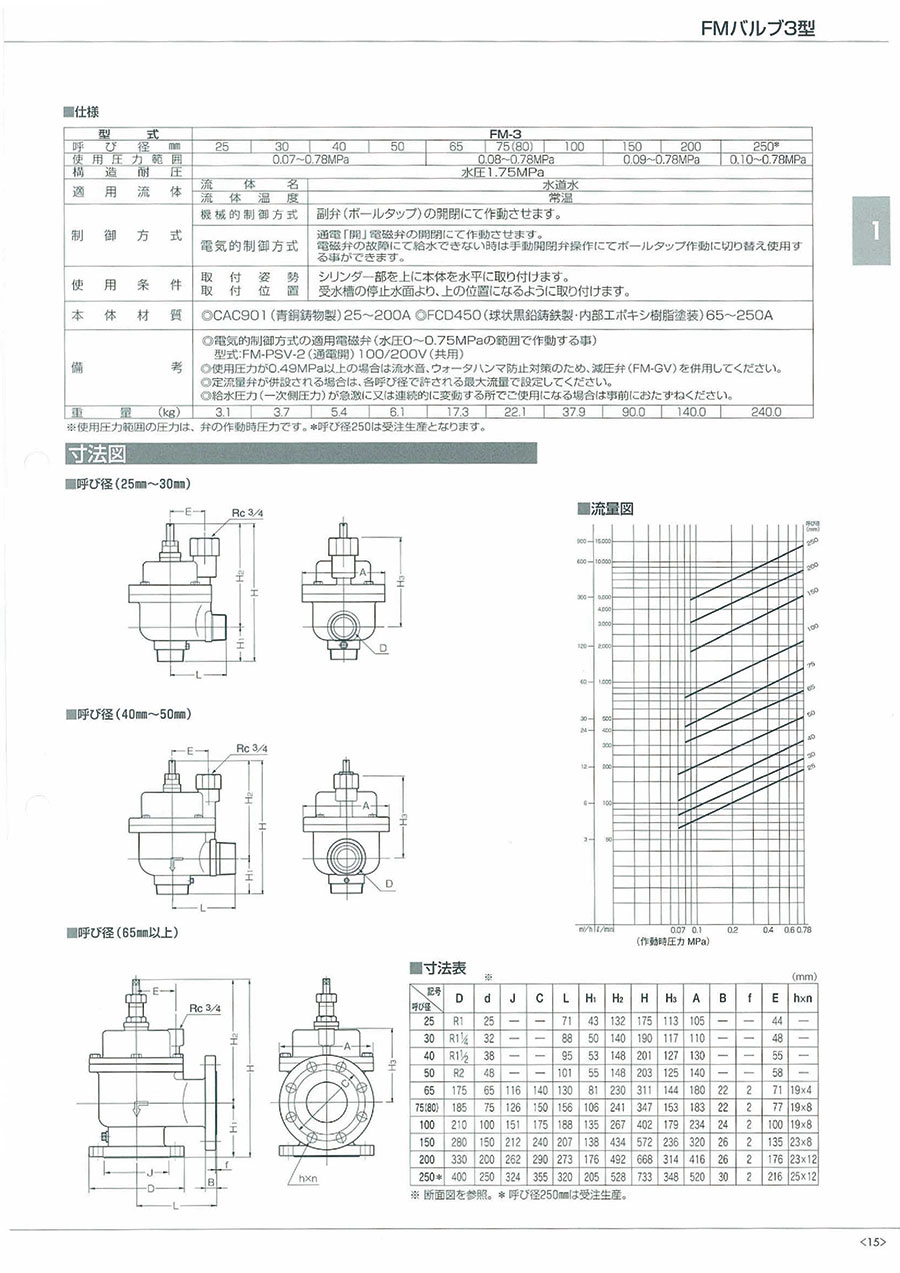

製品仕様
| 型番 | FM-3 | |||
|---|---|---|---|---|
| 呼び径mm | 25 | 30 | 40 | 50 |
| 使用圧力範囲 | 0.07～0.78MPa | |||
| 構造耐圧 | 水圧1.75MPa | |||
| 適用流体 | 流体名 | 水道水 | ||
| 流体温度 | 常温 | |||
| 制御方式 | 機械的制御方式 | 副弁（ボールタップ）の開閉にて作動させます。 | ||
| 電気的制御方式 | 通電「開」電磁弁の開閉にて作動させます。 電磁弁の故障にて給水できない時は手動開閉弁操作にてボールタップ作動に切り替え使用する事ができます。 | |||
| 使用条件 | 取付姿勢 取付位置 | シリンダー部を上に本体を水平に取り付けます。 受水槽の停止水面より、上の位置になるように取り付けます。 | ||
| 本体材質 | ◎CAC901（青銅鋳物製）25～200A ◎FCD450（球状黒鉛鋳鉄製・内部エポキシ樹脂塗装）65～250A | |||
| 備考 | ◎電気的制御方式の適用電磁弁（水圧0～0.75MPaの範囲で作動する事） 型式:FM-PSV-2（通電開）100/200V（共用） ◎使用圧力が0.49MPa以上の場合は流水音、ウォータハンマ防止対策のため、減圧弁（FM-GV）を併用してください。 ◎定流量弁が併設される場合は、各呼び径で許される最大流量で設定してください。 ◎給水圧力（一次側圧力）が急激に又は連続的に変動する所でご使用になる場合は事前におたずねください。 | |||
| 重量（kg） | 3.1 | 3.7 | 5.4 | 6.1 |
※使用圧力範囲の圧力は、弁の作動時圧力です。
断面図
呼び径（25mm～30mm）
呼び径（40mm～50mm）
部品材料表
| 品番 | 品名 | 材質 | 個数 | 品番 | 品名 | 材質 | 個数 |
|---|---|---|---|---|---|---|---|
| 1 | 本体 | CAC901 | 1 | 16 | ピストン締付ナット | C3604BD | 1 |
| 2 | 弁座シー卜 | SUS304 | 1 | 17 | 止めビス | SUS304 | 1 |
| 3 | シリンダー | CAC901 | 1 | 18 | ストレーナ | SUS304 | 1 |
| 4 | シリンダーふた | CAC901 | 1 | 19 | ストレーナ押え | 50以下 SUS304 | 1 |
| 5 | ガスケット | NBR | 1 | 65以上 CAC406 | 1 | ||
| 6 | 締付ボルト | SUS304 | 各種 | 20 | 調整用本体 | CAC406 | 1 |
| 7 | チャッキ弁 | SUS304 | 各種 | 21 | Oリング | NBR | 1 |
| 7-1 | ストレーナ | SUS304 | 各種 | 22 | 流量調整棒 | C3604BD | 1 |
| 8 | スピンドル | C3604BD | 1 | 23 | グランドパッキン押え | C3604BD | 1 |
| 9 | 弁体 | CAC901 | 1 | 24 | グランドパッキン | T2996-NA | 1 |
| 10 | ケレップ | CAC901 | 1 | 25 | 袋ナット | C3604BD | 1 |
| 11 | パッキン | EPDM | 1 | 26 | Oリング | NBR | 1 |
| 12 | 弁体締付ナット | C3604BD | 1 | 27 | VB取付用プラグ | C3604BD | 1 |
| 13 | 止めビス | SUS304 | 1 | 30 | プラグ | SUS304 | 1 |
| 14 | ピストン | CAC901 | 1 | 31 | スプリング | SUS304 | 1 |
| 15 | Oリング | NBR | 1 | - | - | - | - |
※CAC901は、従来の鉛レス銅合金です。
規格表
※断面図を参照。
使用例
取付例図
性質性能情報・試験情報
流量図
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
67,358円 ( 74,094円 ) | 4日目 |
80,499円 ( 88,549円 ) | 4日目 |
87,072円 ( 95,779円 ) | 4日目 |
100,215円 ( 110,237円 ) | 4日目 |
124,310円 ( 136,741円 ) | 4日目 |
65,985円 ( 72,584円 ) | 3日目 |
72,813円 ( 80,094円 ) | 3日目 |
86,453円 ( 95,098円 ) | 3日目 |
115,325円 ( 126,858円 ) | 3日目 |
詳細情報
基本情報
【特長】
・電磁弁との併用により電気による制御ができますので、時間給水または給水停止、給水開始の間隔の可変が簡単で、さらにセンサー等を併用すれば使用状況による有効的な給水システムが構成できます
・独自の緩衝機構によりウォータハンマを防止します
・流量調整機構を備えていますので吐水量の調整ができます
・貯水槽の揚水ポンプが加圧給水方式の場合は電気的制御方式を採用してください
FMバルブ3型のレビュー
