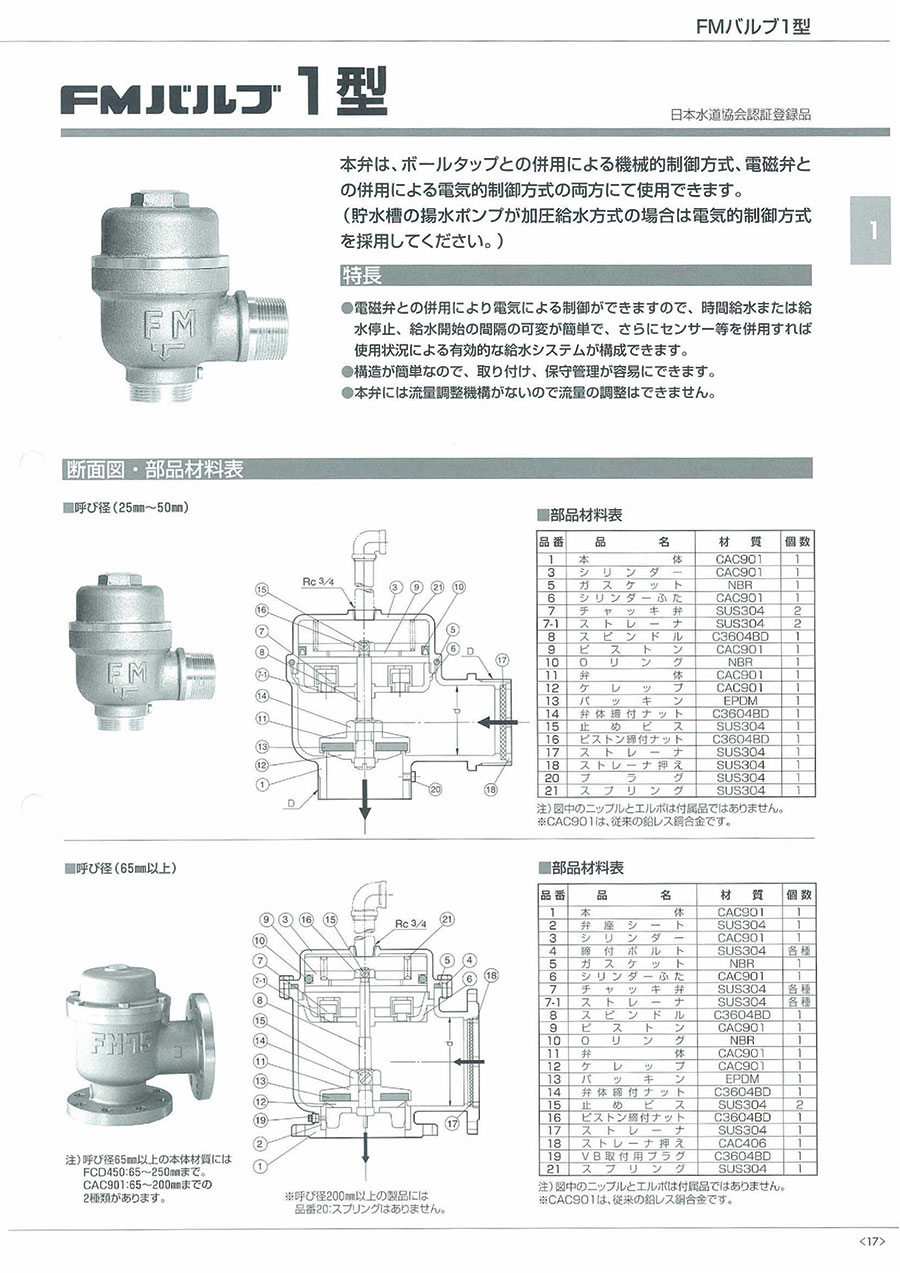

FMバルブ1型

外形図

製品仕様

注）図中のニップルとエルボは付属品ではありません。
※CAC901は、従来の鉛レス銅合金です。

品番	品名	材質	個数
1	本体	CAC901	1
3	シリンダー	CAC901	1
5	ガスケット	NBR	1
6	シリンダーふた	CAC901	1
7	チャッキ弁	SUS304	2
7-1	ストレーナ	SUS304	2
8	スピンドル	C3604 BD	1
9	ピストン	CAC901	1
10	Oリング	NBR	1
11	弁体	CAC901	1
12	ケレップ	CAC901	1
13	パッキン	EPDM	1
14	弁体締付ナット	C3604 BD	1
15	止めビス	SUS304	1
16	ピストン締付ナット	C3604 BD	1
17	ストレーナ	SUS304	1
18	ストレーナ押え	SUS304	1
20	ドレンプラグ	SUS304	1
21	スプリング	SUS304	1

※使用圧力範囲の圧力は、弁の作動時圧力です。

規格表

使用例

取付例図

※吐出口空間は、呼び径別に定められた寸法を確保する必要があります。
※ボールタップ本体には、吐出口空間用の切り込み空間を設けています。
したがって、吐出口空間は切り込み上部までとなります。

設置上の注意

1） 本弁を使用される場合は、取付例図を参考にしてください。
2） 本弁の吐出口側（二次側）の配管が、1m以上になる場合、または1m未満であってもエルボ等使用により曲がりが多い場合はVB（吸気弁）を取り付けてください。VB（吸気弁）の上流に設置するバルブはストップ又はボールバルブとし、空気吸入音が大きい場合は吸入量を調節してください。
3） 本弁のパイロット配管部に点検用バルブを設けてください。（取付例図参照）
4） 圧力が高い所で使用される場合、流水音、ウォータハンマ等の発生防止に減圧弁（FM-GV）を併用してください。（参考…0.39MPa以上）
5） 本弁を地下の受水槽などにてご使用の場合は、排水ポンプ（オーバーフロー管の2倍以上の能力があること）を設け、漏水事故などが発生した場合に対応できるようにしてください。
6） 漏水事故などが起きた場合の早期発見に警報装置を設けてください。警報信号は、管理人に確認できるようにし、または無人ビルなどにおいては、警備保障会社などに移送し、適切な処置が講じられるようにしてください。

二槽式水槽の設置上の注意

• 副弁（ボールタップ）は、各々の水槽に各1個ずつ取り付けてください。
• パイロット管（副弁）の3/4バルブの取付位置は、取付例図と同じ位置に取り付けてください。
• 副弁（ボールタップ）は、2個同時には使用できません。必ず1個使用し、他はバルブにて閉止しておくこと、使用する副弁（ボールタップ）は、主弁から遠い方の副弁（ボールタップ）を使用してください。
• 吐出口側のバルブにて、各々の水槽へ平均して給水されるように、流量の調整を行ってください。

配管が完了して通水を開始する際、止水栓は緩やかに開いてください。（エアーロック防止のため）

商品特長詳細

流量図
