超小形 高精度PTタッチスイッチ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 5,016円～8,630円
- 税込単価
- 5,518円～9,493円
【特長】・M5またはΦ5、最短17mmの小形スイッチ・1μm/3μmから、動作...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - こちらの対象品を使用する前に、必ず使用前注意事項を確認してください。
初期不良の疑いがある場合、原因と対策のご確認をお願いいたします。>>よくある故障内容と原因・対策含め、その他ご使用上の注意はこちら - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報

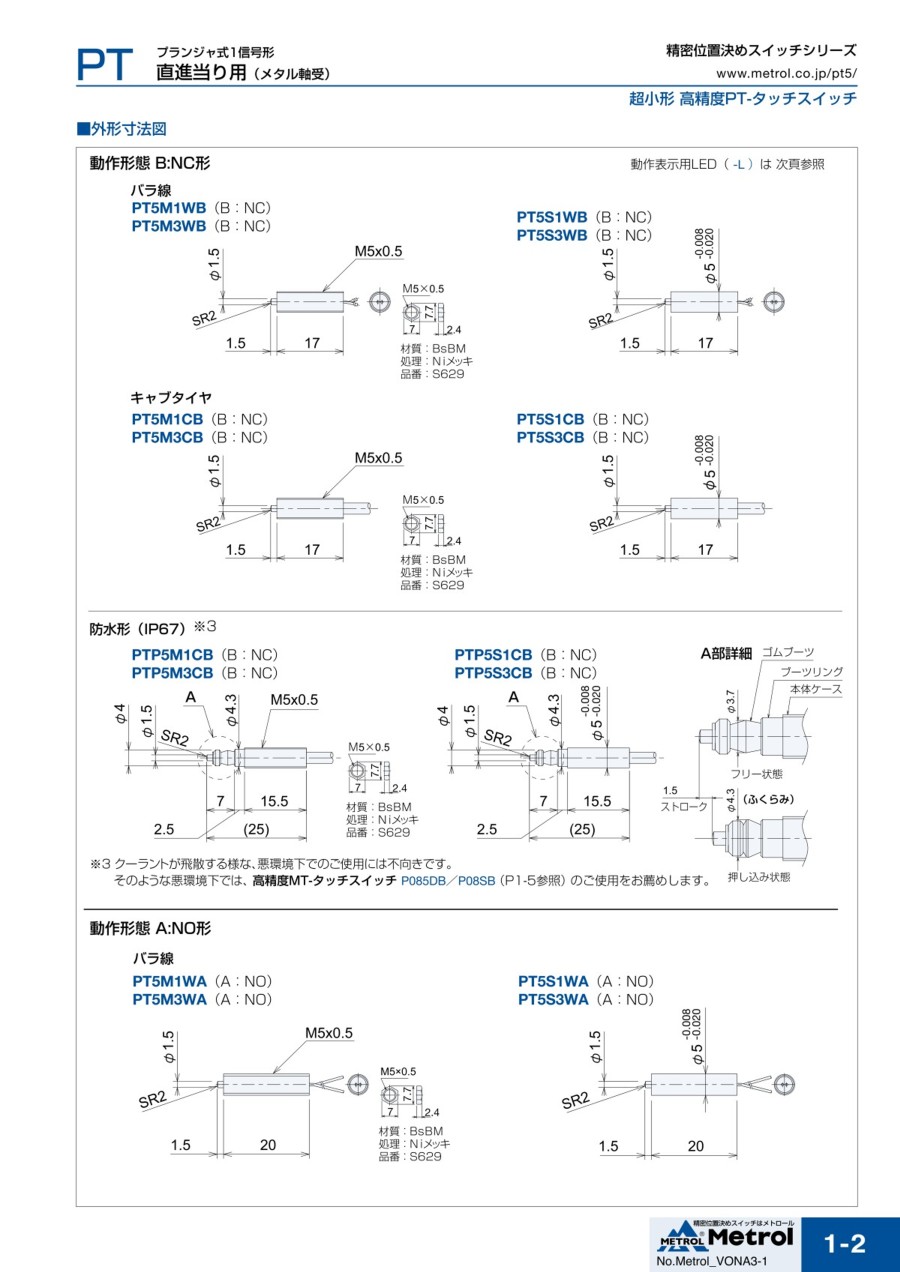

外形図
動作表示用LED （-L）
製品仕様
プランジャ式1信号形 直進当り用 （メタル軸受）
製品仕様
| 接点構造 | 接点形 |
|---|---|
| 動作点の繰返し精度 | 1μmタイプ：ON⇄OFFとも 0.001mm 3μmタイプ：ON⇄OFFとも 0.003mm |
| 動作までの動き | 約0.3mm（A：NO）／ なし（B：NC） |
| ストローク | 1.5mm |
| 応差 | 0（精密機械式のため、ON/OFFの間に生じる不感帯がありません） |
| 接点精度寿命 | 300万回 |
| 接触力 | IP40：0.5N IP67：0.8N |
| 温度ドリフト | 0（アンプがないので、電子部品に伴う温度ドリフトがありません） |
| 使用温度範囲 | 0℃〜80℃（氷結ないこと) |
| 接点定格 | DC5V〜DC24V 定常電流10mA以下（突入電流20mA以下） |
繰返し精度 1μmタイプ
| 代表形式名 | 動作形態 | 保護構造 | 外径 | |
|---|---|---|---|---|
 | PT5M1WB | B：NC | IP40 | M5 |
| PT5S1WB | B：NC | IP40 | φ5 | |
 | PT5M1CB | B：NC | IP40 | M5 |
| PT5S1CB | B：NC | IP40 | φ5 | |
 | PTP5M1CB | B：NC | IP67 | M5 |
| PTP5S1CB | B：NC | IP67 | φ5 | |
 | PT5M1WA | A：NO | IP40 | M5 |
| PT5S1WA | A：NO | IP40 | φ5 |
繰返し精度 3μmタイプ
| 代表形式名 | 動作形態 | 保護構造 | 外径 | |
|---|---|---|---|---|
 | PT5M3WB | B：NC | IP40 | M5 |
| PT5S3WB | B：NC | IP40 | φ5 | |
 | PT5M3CB | B：NC | IP40 | M5 |
| PT5S3CB | B：NC | IP40 | φ5 | |
 | PTP5M3CB | B：NC | IP67 | M5 |
| PTP5S3CB | B：NC | IP67 | φ5 | |
 | PT5M3WA | A：NO | IP40 | M5 |
| PT5S3WA | A：NO | IP40 | φ5 |
接点形スイッチ
| 接点定格 | DC5V～DC24V 定常電流 10mA以下 突入電流 20mA以下 （LED無しのスイッチは、DC1V～24Vまで可能） |
|---|---|
| 絶縁抵抗 | 100MΩ以上DC250Vメガーにて |
| 動作形態 | A：NO（常時開）またはB：NC（常時閉） |
キャブタイヤコード
・ロボットケーブル適合品です。
・UL、CSA、EN等の安全規格に該当しませんが、使用電圧・電流が小さいため、安全性に問題ありません。
| 導体材質 | 銅錫合金・密着巻 | |
|---|---|---|
| 導体抵抗 | 1Ω/m （1芯当り） | |
| 外皮材質 | スチロール非移行性 （耐油、耐アルカリ性） | |
| 最小曲げ半径 | 7mm | |
| 外径 | φ2.8 | 2芯 |
| φ4 | 2芯、3芯 | |
| φ5 | 2芯、4芯 | |
| 外皮色 | 黒 | 2芯、4芯 の場合は常時閉（B：NC）用 3芯の場合は、CSF用 |
| 灰 | 2芯の場合は常時開（A：NO）用 （高精度MT-タッチスイッチシリーズは除く） | |
バラ線
| 外径 | φ0.6 単線 |
|---|---|
| コードの断面積 | AWG 30 （0.05mm2） |
| 引張り強度 | 15N |
使用例
使用例
位置決めのアプリケーション
XY軸テーブルの熱変位を、ミクロン単位で補正。
卓上ロボットのZ軸を、ミクロン単位で補正。
接触式変位センサの1/10の価格で、0.5mm厚の板金の2枚取りを検知。
応差がないので、0.5mm以下の微小動作を安定して検出。
駆動部の原点出しで、サーボモータ並みの性能を発揮。
CMYK各ドラムのズレを、ミクロン単位で安定して検出。
商品特長詳細
半導体製造・自動車製造・金型・医療機器など、限られた取付スペースに直接埋め込むことで、機械の小形化が実現するコンタクトスイッチです。
超小形位置決めスイッチが選ばれる理由
外径M5×全長17mm、世界最小級の精密位置決めスイッチ。
半導体製造装置のXYステージの熱変位補正や、脳神経外科手術顕微鏡の平衡出しなど、限られたスペースでの「精密位置決め」「原点出し」に採用されている。
アンプを使用しない「精密機械式」で、外部環境や自己発熱による温度ドリフトがなく、精度の高い位置信号を安定して出力。
小形の機械式でありながら、機械的・電気的にも300万回の耐久性を発揮。
製品比較情報
| メトロールの 超小型PT-タッチスイッチ | 近接／ 光電センサ | レーザー式変位センサ | 接触式変位センサ | |
| 検出方式 | 接触式（精密機械） | 非接触式（磁気／光） | 非接触式（光） | 接触式（電気） |
| 繰返し精度 | ○ 1μm | × 10μm〜 | ○ 1μm | |
| 応差 | ○ なし | × あり | ||
| 温度ドリフト・ 外部環境の影響 | ○ 受けない (頻繁なマスタ合わせ不要) | △ 外部環境の変化や、自己発熱の影響を受ける （頻繁なマスタ合わせが必要） | ||
| 検出体の反射率・ 表面荒さ・水滴付着の影響 | ○ 受けない | × 受ける | ○ 受けない | |
| 寿命 | 300万回 | なし （過電流による素子破損が多い） | 1000万回 | |
| 数値表示 | × 表示不可 （ON／OFF信号） | × 表示不可 （ON／OFF信号） | ○ 表示可能 （自動化のインラインでは、数値表示が不要な場合が多い） | |
接触式のデメリット
- 液体や、柔らかいワークなど、触れる事のできないものは、検出できません。
- ワークに触れる時間が必要なため、タクトタイムが長くなる場合があります。
- ワークに接触して検出するため、測定レンジが非接触式に比べて短くなります。
製品比較情報
- 高い繰返し精度、クーラントや切粉が飛散する悪環境下での精密位置決めは「高精度MT-タッチスイッチ」をご選択ください。
- 高いコストパフォーマンス、高精度を必要としない位置決めは「CS-タッチスイッチ」をご選択ください。
開発秘話
「他社の小形スイッチを使っているが、壊れやすくて困っている。タフで小さな高精度スイッチが欲しい！」
大手半導体製造装置メーカー様からの開発要請がキッカケでした。
開発者・バイヤーからのコメント
メディア掲載情報
経済産業省後援『THE 世界一展』に、展示出品されました
THE 世界一展。
日本発！様々な業界の世界1が集まる、経済産業省後援『THE世界一展』に、メトロールのスイッチが、ホンダのカブや、ソニーのウォークマンとともに、産業機械で使用される世界最小の位置決めスイッチとして展示されました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,558円 ( 8,314円 ) | 在庫品1日目当日出荷可能 |
7,258円 ( 7,984円 ) | 在庫品1日目当日出荷可能 |
6,378円 ( 7,016円 ) | 在庫品1日目当日出荷可能 |
7,489円 ( 8,238円 ) | 在庫品1日目当日出荷可能 |
6,297円 ( 6,927円 ) | 在庫品1日目当日出荷可能 |
6,708円 ( 7,379円 ) | 9日目 |
6,264円 ( 6,890円 ) | 在庫品1日目当日出荷可能 |
5,851円 ( 6,436円 ) | 在庫品1日目当日出荷可能 |
5,016円 ( 5,518円 ) | 在庫品1日目当日出荷可能 |
6,262円 ( 6,888円 ) | 在庫品1日目当日出荷可能 |
5,278円 ( 5,806円 ) | 在庫品1日目当日出荷可能 |
5,608円 ( 6,169円 ) | 在庫品1日目当日出荷可能 |
6,598円 ( 7,258円 ) | 在庫品1日目当日出荷可能 |
6,928円 ( 7,621円 ) | 9日目 |
6,048円 ( 6,653円 ) | 9日目 |
6,378円 ( 7,016円 ) | 19日目 |
6,048円 ( 6,653円 ) | 9日目 |
6,378円 ( 7,016円 ) | 9日目 |
5,498円 ( 6,048円 ) | 在庫品1日目当日出荷可能 |
6,264円 ( 6,890円 ) | 在庫品1日目当日出荷可能 |
5,130円 ( 5,643円 ) | 在庫品1日目当日出荷可能 |
5,278円 ( 5,806円 ) | 在庫品1日目当日出荷可能 |
5,728円 ( 6,301円 ) | 在庫品1日目当日出荷可能 |
5,278円 ( 5,806円 ) | 9日目 |
7,478円 ( 8,226円 ) | 在庫品1日目当日出荷可能 |
8,630円 ( 9,493円 ) | 在庫品1日目当日出荷可能 |
6,855円 ( 7,541円 ) | 在庫品1日目当日出荷可能 |
6,930円 ( 7,623円 ) | 9日目 |
6,954円 ( 7,649円 ) | 在庫品1日目当日出荷可能 |
7,798円 ( 8,578円 ) | 在庫品1日目当日出荷可能 |
8,158円 ( 8,974円 ) | 9日目 |
6,049円 ( 6,654円 ) | 在庫品1日目当日出荷可能 |
6,959円 ( 7,655円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・M5またはΦ5、最短17mmの小形スイッチ
・1μm/3μmから、動作点の繰返し精度（レンジ）が選択できる
・小形の機械式でありながら、機械的・電気的にも300万回の耐久性を発揮
・限られたスペースでの「精密位置決め」「原点出し」に最適
【用途】
・半導体検査テーブルの原点出しに最適
・薄い板金の2枚取り防止に便利
・ディスペンサーのノズル高さ検出に便利
・ブレーキパッドの開閉確認に最適
・パルスモーターの駆動原点出しに便利
・印刷機械ドラムのズレ検知に便利
