接点構造	接点形
動作形態	A：NO
動作点の繰返し精度	ON⇄OFFとも 0.01mm（レンジ）
動作までの動き	2.2mm
ストローク	3mm
応差	0
機械的寿命（バネ）	300万回
接触力	8N (max.11N)
温度ドリフト	0（アンプがないので、電子部品に伴う温度ドリフトがありません）
使用温度範囲	0℃〜80℃（氷結ないこと）
接点定格	DC5V〜DC24V　定常電流10mA以下（突入電流20mA以下）

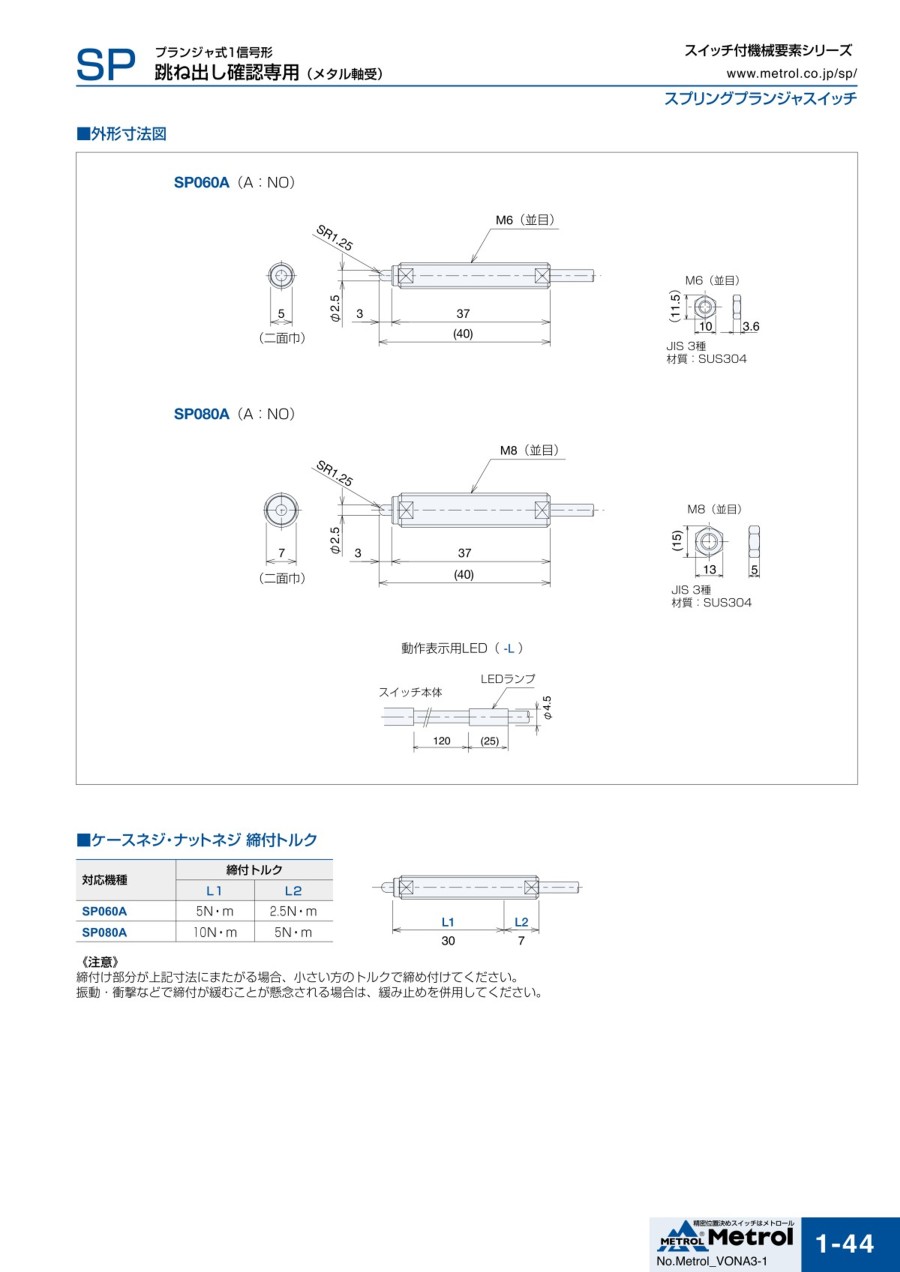

代表形式名	外径
SP060A	M6（並目）
SP080A	M8（並目）

跳ね出しの必要のない通常の位置検知用には「CS-タッチスイッチ」をご使用ください。
（動作後の動き「逃げ」が大きいので信号設定が容易で、押しすぎによる破損の恐れがありません。）

接点形スイッチ

接点定格	DC5V～DC24V 定常電流 10mA以下突入電流 20mA以下（LED無しのスイッチは、DC1V～24Vまで可能）
絶縁抵抗	100MΩ以上DC250Vメガーにて
動作形態	A：NO（常時開）またはB：NC（常時閉）

キャブタイヤコード

・ロボットケーブル適合品です。
・UL、CSA、EN等の安全規格に該当しませんが、使用電圧・電流が小さいため、安全性に問題ありません。

導体材質		銅錫合金・密着巻
導体抵抗		1Ω/m （1芯当り）
外皮材質		スチロール非移行性（耐油、耐アルカリ性）
最小曲げ半径		7mm
外径	φ2.8	2芯
	φ4	2芯、3芯
	φ5	2芯、4芯
外皮色	黒	2芯、4芯の場合は常時閉（B：NC）用 3芯の場合は、CSF用
外皮色	灰	2芯の場合は常時開（A：NO）用（高精度MT-タッチスイッチシリーズは除く）

使用例

スプリングプランジャスイッチ SPシリーズのアプリケーション

板金を跳ね出し、確認信号を出力

商品特長詳細

スプリングプランジャによるワークの跳ね出しと、確認信号を出力する製品。

型番リスト

表示件数

型番

ねじの呼び (M)	LED	RoHS?	最小発注数量

M6×1.0	なし	10	1個
M6×1.0	付	10	1個
M8×1.25	なし	10	1個
M8×1.25	付	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,120円 ( 3,432円 )	在庫品1日目当日出荷可能
3,779円 ( 4,157円 )	在庫品1日目当日出荷可能
3,123円 ( 3,435円 )	在庫品1日目当日出荷可能
3,581円 ( 3,939円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・1台2役、スプリングプランジャに位置決めスイッチを内蔵。
・部品点数・設計工数が節減でき、かつ機械の小形化が図れる。
・スプリングプランジャスイッチは、跳ね出し確認専用のため、動作までの動きが大きく、動作後の動きが少ない。
・動作後の動き「逃げ」が大きいため信号設定が容易で、押しすぎによる破損の恐れがありません。
【用途】
・板金の跳ね出し確認に。板金を跳ね出し、確認信号を出力。

ご注意

こちらの対象品を使用する前に、必ず使用前注意事項を確認してください。
初期不良の疑いがある場合、原因と対策のご確認をお願いいたします。>>よくある故障内容と原因・対策含め、その他ご使用上の注意はこちら
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

メトロール
CSタッチスイッチ CS/CSJ/CSS/CSK/CSP
並べて使えるスリム設計、豊富なバリエーションです。M5～／ロングストローク／防水です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スプリングプランジャスイッチ SPのレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

位置検出として使用しています

満足度：5.02022/08/03

顧客から依頼された設計を含めて製作している、生産設備装置内の製品の位置検出用として使用しています。今回始めてこの商品を私...もっと読む

0人が参考にしています。

冶具製作

満足度：4.02018/06/05

納期が早く助かりました。作動力の種類が増えるともっと利用回数が増えそうです。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

QRoHS指令に対応していますか？

標準製品については、全てRoHS指令に対応しております。

Q輸出に必要な各種規格には、対応していますか？

当社の製品は、貿易輸出管理例・CEマーク・機械指令・低電圧指令に非該当です。
