接点構造	接点形
動作形態	A:NO
動作点の繰返し精度	ON⇄OFFとも 0.01mm(レンジ)常温使用時の数値
応差	0
機械的寿命(バネ)	300万回
接点定格	DC5V~DC24V　定常電流10mA以下(突入電流20mA以下)

代表形式名	耐熱温度	ストローク	耐静荷重	耐衝撃
BP060A-HT1	150℃	0.8mm	ストッパ機能なし
BP060A-HT2	200℃	0.8mm	ストッパ機能なし
CS067A-HT1	150℃	2.8mm	ストッパ機能なし
CS067A-HT2	200℃	2.8mm	ストッパ機能なし
STS060A-HT1	150℃	0.7mm	5000N	0.4J
STS060A-HT2	200℃	0.7mm	5000N	0.4J
STM81A-HT1	150℃	0.3mm	3000N	0.2J
STM81A-HT2	200℃
STM82A-HT1	150℃
STM82A-HT2	200℃

接点形スイッチ

接点定格	DC5V～DC24V 定常電流 10mA以下突入電流 20mA以下（LED無しのスイッチは、DC1V～24Vまで可能）
絶縁抵抗	100MΩ以上DC250Vメガーにて
動作形態	A：NO（常時開）またはB：NC（常時閉）

キャブタイヤコード

・ロボットケーブル適合品です。
・UL、CSA、EN等の安全規格に該当しませんが、使用電圧・電流が小さいため、安全性に問題ありません。

導体材質		銅錫合金・密着巻
導体抵抗		1Ω/m （1芯当り）
外皮材質		スチロール非移行性（耐油、耐アルカリ性）
最小曲げ半径		7mm
外径	φ2.8	2芯
	φ4	2芯、3芯
	φ5	2芯、4芯
外皮色	黒	2芯、4芯の場合は常時閉（B：NC）用 3芯の場合は、CSF用
外皮色	灰	2芯の場合は常時開（A：NO）用（高精度MT-タッチスイッチシリーズは除く）

使用例

活用事例

金型の劣化を、「エジェクターピン」の戻り不良確認で検出

金型の劣化により、摺動部が焼き付き、致命的な損傷を起こすことがある。

金型の劣化を早期に検出可能に。

射出成形の高温環境下で、バルブゲートの微小動作を検出

金型にプラスチックを流し込む際、ノズル先端を塞いでいる『バルブゲート』が0.05mm開くのを検出できない。

高温環境下で0.05mmの“微小開閉” を検出可能に。

高温環境下での位置決めアプリケーション

樹脂成形金型

エジェクターピンの戻り検出に。

射出成形機

バブルゲートの開閉確認に。

商品特長詳細

耐熱部品だけで製造した、耐熱環境専用のスイッチ。

型番リスト

表示件数

型番

種類

先端形状

本体材質

コンタクト部材質

ストローク

(mm)

ねじの呼び (M)

使用温度範囲

(℃)

動作点

(mm)

接触力

(N)

耐静荷重

(N)

耐衝撃エネルギー

(J)

先端径

保護構造

コード

仕様詳細

動作点詳細

(mm)

RoHS?

最小発注数量

ボールコンタクト・ボールプランジャタイプ / 偏角許容タイプ

[ニードル形] ボールコンタクト

[ステンレス] SUS303

[ステンレス] SUS440C

0.8

M6×1.0

0～200

0.5

6～13

[～φ4] Sφ3

IP40

キャブタイヤ

偏角当り用

（端面より）0.5

1個

ピンストローク形・スプリングプランジャタイプ

[ニードル形] Rコンタクト

[ステンレス] SUS303

[ステンレス] SUS420

2.8

M6×0.75

0～150

0.3

[～φ2] φ2

IP65

キャブタイヤ

直進当り用

1個

ピンストローク形・スプリングプランジャタイプ

[ニードル形] Rコンタクト

[ステンレス] SUS303

[ステンレス] SUS420

2.8

M6×0.75

0～200

0.3

[～φ2] φ2

IP65

キャブタイヤ

直進当り用

1個

ピンストローク形・スプリングプランジャタイプ / ストッパ付

[ニードル形] Rコンタクト

[ステンレス] SUS416F

[ステンレス] SUS420

0.3

M10×0.75

0～150

0.15

3000

0.2

[～φ2] φ2

IP67

キャブタイヤ

直進当り用

1個

ピンストローク形・スプリングプランジャタイプ / ストッパ付

[ニードル形] Rコンタクト

[ステンレス] SUS416F

[ステンレス] SUS420

0.3

M10×0.75

0～200

0.15

3000

0.2

[～φ2] φ2

IP67

キャブタイヤ

直進当り用

1個

ピンストローク形・スプリングプランジャタイプ / ストッパ付

[ニードル形] Rコンタクト

[ステンレス] SUS416F

[ステンレス] SUS420

0.7

M6×1.0

0～200

0.3

5000

0.4

IP40

キャブタイヤ

直進当り用

（ストッパ面より）0.3

1個

通常単価(税別) (税込単価)	通常出荷日

16,274円 ( 17,901円 )	在庫品1日目当日出荷可能
14,196円 ( 15,616円 )	在庫品1日目当日出荷可能
15,729円 ( 17,302円 )	在庫品1日目当日出荷可能
13,088円 ( 14,397円 )	15日目
15,509円 ( 17,060円 )	在庫品1日目当日出荷可能
14,139円 ( 15,553円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・連続最高使用温度150°C／200°C。
・耐熱用プラスチック部品・高温用接着剤・耐熱コードを採用。
・金型や射出成形機など、高温環境下での位置決めに続々と採用されている。
【用途】
・樹脂成形金型のエジェクターピンの戻り検出に。
・射出成形機のバブルゲートの開閉確認に。

ご注意

型番：STS060A-HT2は、カートリッジ式ではございません。
こちらの対象品を使用する前に、必ず使用前注意事項を確認してください。
初期不良の疑いがある場合、原因と対策のご確認をお願いいたします。>>よくある故障内容と原因・対策含め、その他ご使用上の注意はこちら

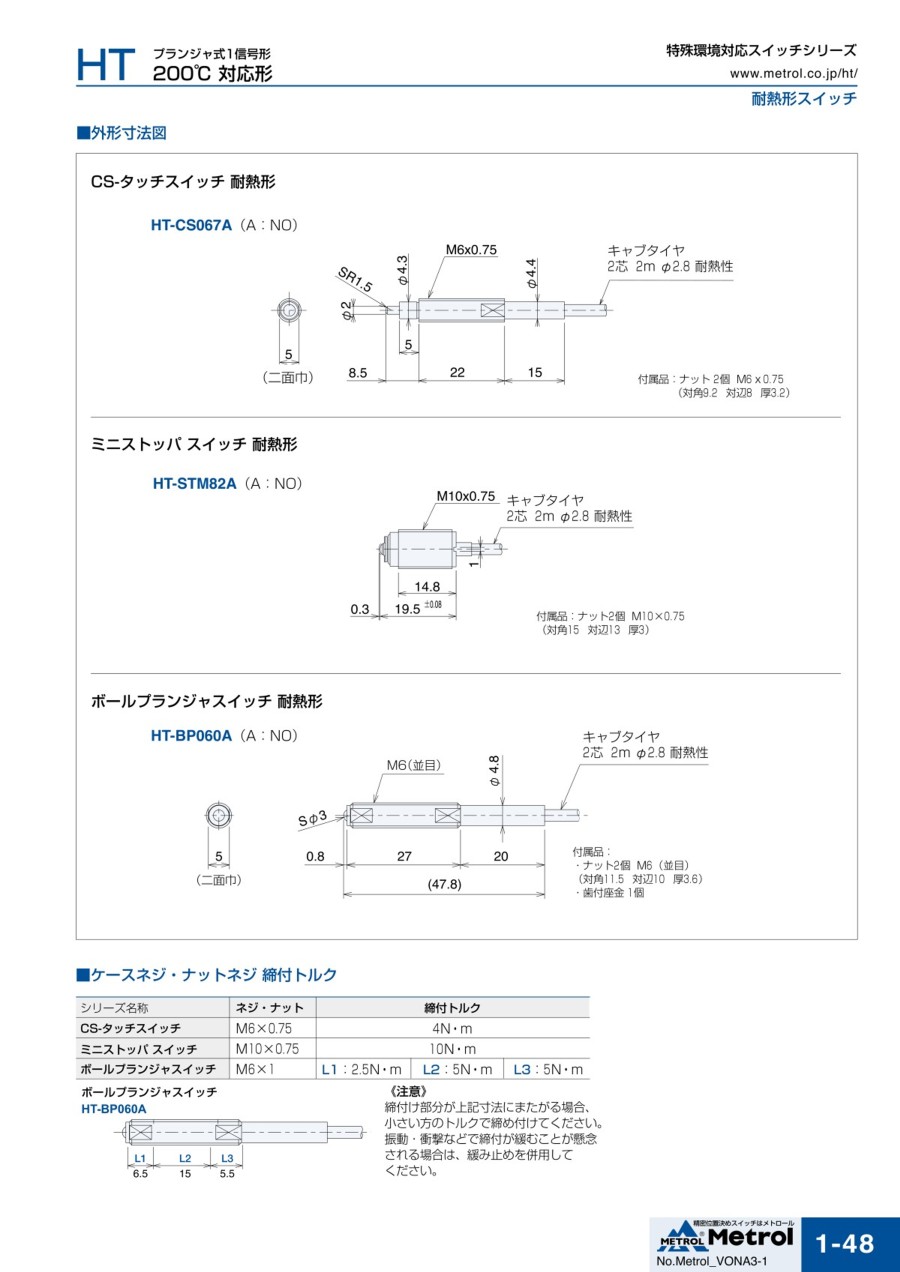

カタログ

カタログ (見開き版)

商品担当おすすめ

メトロール
超小形高精度PTタッチスイッチ
1μm/3μmから、動作点の繰返し精度（レンジ）が選択できます。超小型高精度タッチスイッチです。
メトロール
CSタッチスイッチ摺動偏角当り用 CSH
軸受にリニアブッシュを使用しているので、摺動、偏角、オフセット当りに適した商品です。
メトロール
高真空度クラス対応形スイッチ
高真空度クラス10<sup>-5</sup>Pa対応のスイッチです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

耐熱形スイッチ HTシリーズのレビュー

4平均満足度：4.02件のレビュー

星5
50%
星4
0%
星3
50%
星2
0%
星1
0%

金型に使用

満足度：5.02022/04/27

何度か購入しています。商社経由では納期が長い為困っていました。こちらでは短納期なので毎回助かっています。今回も急に...もっと読む

0人が参考にしています。

機械の一部に使用

満足度：3.02020/03/24

お客様の方で設計をされているので、この商品のご指定があり、購入しました。機械の一部として取り付けて使用しています。当社は...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

QRoHS指令に対応していますか？

標準製品については、全てRoHS指令に対応しております。

Q輸出に必要な各種規格には、対応していますか？

当社の製品は、貿易輸出管理例・CEマーク・機械指令・低電圧指令に非該当です。
