CSタッチスイッチ CS/CSJ/CSS/CSK/CSP
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,080円～5,157円
- 税込単価
- 3,388円～5,673円
【特長】・並べて使えるスリム設計、豊富なバリエーションM5～/ロングストローク...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- こちらの対象品を使用する前に、必ず使用前注意事項を確認してください。
初期不良の疑いがある場合、原因と対策のご確認をお願いいたします。>>よくある故障内容と原因・対策含め、その他ご使用上の注意はこちら
商品情報

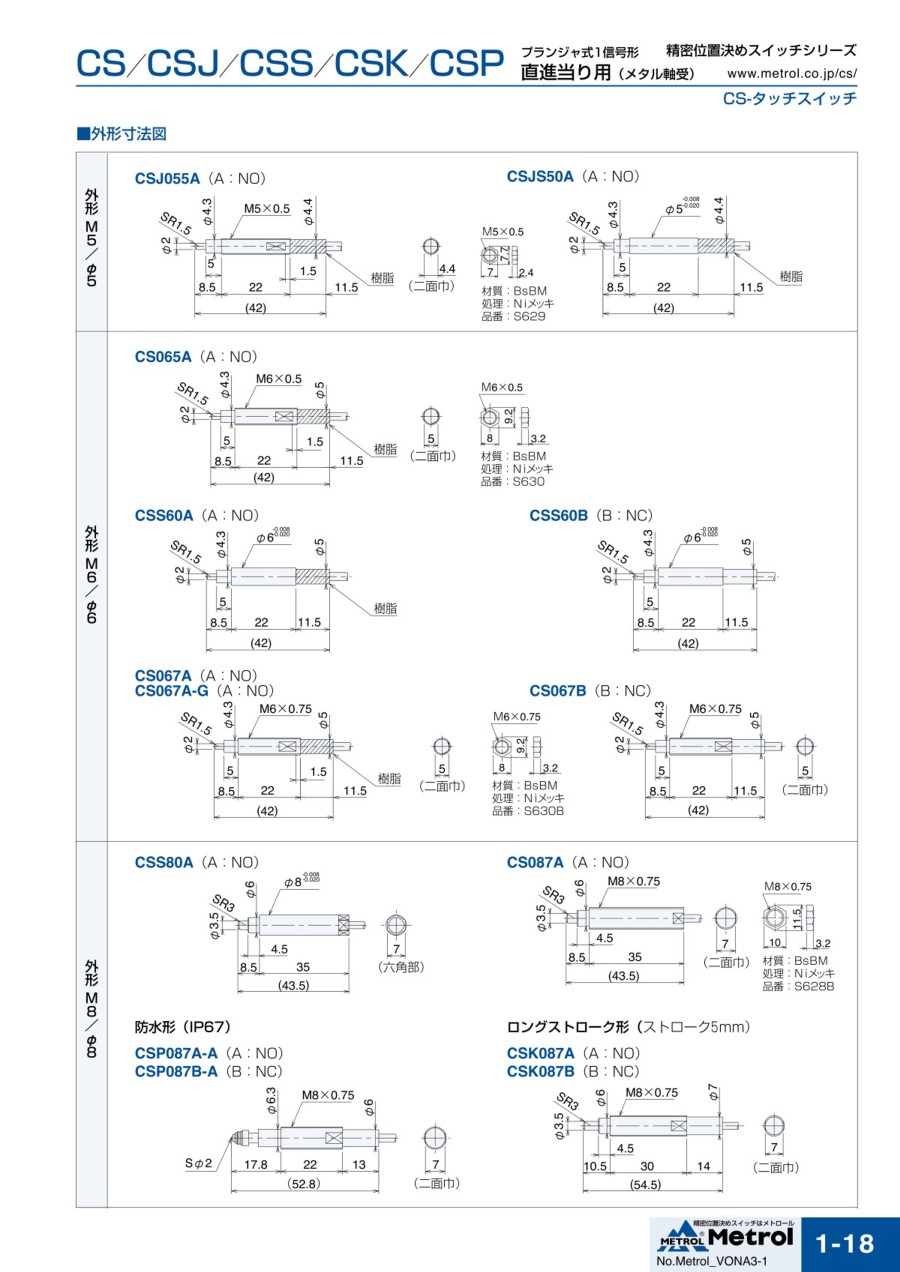

外形図
製品仕様
プランジャ式1信号形 直進当り用（メタル軸受）
製品仕様
| 接点構造 | 接点形 |
|---|---|
| 動作点の繰返し精度 | ON⇄OFFとも 0.005mm（CSMのみ 0.003mm） |
| 動作までの動き | 約0.3mm |
| 応差 | 0（精密機械式のため、ON/OFFの間に生じる不感帯がありません） |
| 接点精度寿命 | 1000万回 |
| 接触力 | 1N （CSHのみ 1.5N） |
| 温度ドリフト | 0（アンプがないので、電子部品に伴う温度ドリフトがありません） |
| 使用温度範囲 | 0℃～80℃（氷結ないこと） |
| 接点定格 | DC5V～DC24V 定常電流10mA以下（突入電流20mA以下） |
| 代表型番名 | 動作形態 | ストローク | 保護構造 | 外径 |
|---|---|---|---|---|
| CSJ055A | A:NO | 2.8mm | IP65 | M5 |
| CSJS50A | A:NO | 2.8mm | IP65 | φ5 |
| CS065A | A:NO | 2.8mm | IP65 | M6 |
| CSS60A | A:NO | 2.8mm | IP65 | φ6 |
| CSS60B | B:NC | 2.8mm | IP65 | φ6 |
| CS067A | A:NO | 2.8mm | IP65 | M6 |
| CS067B | B:NC | 2.8mm | IP65 | M6 |
| CSS80A | A:NO | 2.8mm | IP65 | φ8 |
| CS087A | A:NO | 2.8mm | IP65 | M8 |
| CSK087A | A:NO | 5mm | IP65 | M8 |
| CSK087B | B:NC | 5mm | IP65 | M8 |
| CSP087A-A | A:NO | 2.8mm | IP67 | M8 |
| CSP087B-A | B:NC | 2.8mm | IP67 | M8 |
- ※ コード方向直角（-R）選択時のストロークは、2mmです。
使用例
活用事例
従来のマイクロスイッチと精密位置決めスイッチの比較例：エレベーター用のディスクブレーキパッドの開閉確認
ブレーキパッドの僅かな動き（0.5mm）が検知できない。 微小動作の拡大機構を別に作製しなければならず、スペースを取りコストもかかる。
0.1mmの微小動作も、確実に検知。
拡大機構が不要なので、低コストでスペースをとらない。
位置決めのアプリケーション
生産ラインでの位置決め
相互干渉を起こさない機械式なので、狭いピッチでの取付けが可能に。
テーブルの位置決め
近接センサと同価格帯で、精度の高い位置決めが実現に。
機械の始動原点出し
機械の始動原点を、5μmの繰返し精度で制御可能。
ブレーキパッドの開閉確認
差がないので、0.5mm以下の微小動作を安定して検出可能。
搬送ワークの有無検出
搬送装置に直接内蔵でき、機械の小形化が実現に。
スポット溶接の板金の位置決め
機械式なので、スパッタが飛び散る悪環境下でも安定した位置決めが実現可能に。
商品特長詳細
豊富なバリエーションをもった、位置決めスイッチのベストセラー製品。
精密位置決めスイッチが選ばれる理由
Ｍ5コンパクト設計で低価格
「精度はラフでいいから、もっとスリムにしてほしい」という、高精度MT-タッチスイッチのユーザーであったデンソー株式会社様の開発依頼で誕生。相互干渉を起こさない精密機械式で、近接センサでは実現できなかった狭いピッチでの安定検知が可能。
機械の小型化とコストダウンが実現
測定子を検出体に合わせてカスタマイズできるので、従来の「近接センサ」や「マイクロスイッチ」で必要であったドグや仲介アクチュエーターが不要に。機械の小型化とコストダウンを同時に実現。
製品比較情報
| メトロールの CS-タッチスイッチ | マイクロスイッチ／ リミットスイッチ | 近接センサ／光電センサ | |
|---|---|---|---|
| 検出方式 | 接触式（精密機械） | 接触式（スナップアクション機構） | 非接触式（磁気／光） |
| 繰返し精度 | ○ 5μm | × 明記なし（100μm程度） | △ 10μm～ |
| 応差 | ○ なし | × あり | × あり |
| 温度ドリフト・外部環境の影響 | ○ 受けない | ○ 受けない | △ 受ける （温度、照度、自己発熱など） |
| 測定子のカスタマイズ | ○ 可能 （検出体の形状に合わせて、カスタマイズが可能） | × 不可 （検出体の形状に合わせて、ドグや仲介アクチュエーターが必要） | - コンタクト部なし （検出体の形状に合わせて、仲介アクチュエーターが必要） |
| 寿命 | 1000万回 | 10～50万回 | なし（過電流による素子破損が多い） |
接触式のデメリット
液体や、柔らかいワークなど、触れる事のできないものは、検出できない。
ワークに触れる時間が必要なため、タクトタイムが長くなる場合がある。
ワークに接触して検出するため、測定レンジが非接触式に比べて短くなる。
製品比較情報
高い繰返し精度、クーラントや切粉が飛散する悪環境下での精密位置決めは「高精度MT-タッチスイッチ」を選択ください。
世界最小サイズ、狭い箇所での精密位置決めは「超小形PT-タッチスイッチ」を選択ください。
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,518円 ( 3,870円 ) | 在庫品1日目当日出荷可能 |
4,198円 ( 4,618円 ) | 在庫品1日目当日出荷可能 |
4,558円 ( 5,014円 ) | 9日目 |
3,848円 ( 4,233円 ) | 9日目 |
3,651円 ( 4,016円 ) | 在庫品1日目当日出荷可能 |
3,835円 ( 4,219円 ) | 在庫品1日目当日出荷可能 |
3,839円 ( 4,223円 ) | 在庫品1日目当日出荷可能 |
3,865円 ( 4,252円 ) | 在庫品1日目当日出荷可能 |
4,198円 ( 4,618円 ) | 在庫品1日目当日出荷可能 |
3,989円 ( 4,388円 ) | 在庫品1日目当日出荷可能 |
4,521円 ( 4,973円 ) | 在庫品1日目当日出荷可能 |
4,286円 ( 4,715円 ) | 在庫品1日目当日出荷可能 |
5,157円 ( 5,673円 ) | 在庫品1日目当日出荷可能 |
3,824円 ( 4,206円 ) | 在庫品1日目当日出荷可能 |
3,890円 ( 4,279円 ) | 在庫品1日目当日出荷可能 |
3,835円 ( 4,219円 ) | 在庫品1日目当日出荷可能 |
4,164円 ( 4,580円 ) | 在庫品1日目当日出荷可能 |
4,455円 ( 4,901円 ) | 在庫品1日目当日出荷可能 |
3,696円 ( 4,066円 ) | 9日目 |
3,658円 ( 4,024円 ) | 在庫品1日目当日出荷可能 |
4,186円 ( 4,605円 ) | 在庫品1日目当日出荷可能 |
4,558円 ( 5,014円 ) | 在庫品1日目当日出荷可能 |
4,040円 ( 4,444円 ) | 在庫品1日目当日出荷可能 |
3,499円 ( 3,849円 ) | 在庫品1日目当日出荷可能 |
3,848円 ( 4,233円 ) | 在庫品1日目当日出荷可能 |
4,164円 ( 4,580円 ) | 在庫品1日目当日出荷可能 |
3,848円 ( 4,233円 ) | 9日目 |
3,966円 ( 4,363円 ) | 在庫品1日目当日出荷可能 |
3,630円 ( 3,993円 ) | 9日目 |
3,300円 ( 3,630円 ) | 9日目 |
3,516円 ( 3,868円 ) | 在庫品1日目当日出荷可能 |
4,078円 ( 4,486円 ) | 在庫品1日目当日出荷可能 |
3,718円 ( 4,090円 ) | 在庫品1日目当日出荷可能 |
3,080円 ( 3,388円 ) | 9日目 |
3,507円 ( 3,858円 ) | 在庫品1日目当日出荷可能 |
3,698円 ( 4,068円 ) | 在庫品1日目当日出荷可能 |
3,740円 ( 4,114円 ) | 9日目 |
3,738円 ( 4,112円 ) | 在庫品1日目当日出荷可能 |
3,760円 ( 4,136円 ) | 在庫品1日目当日出荷可能 |
4,183円 ( 4,601円 ) | 在庫品1日目当日出荷可能 |
4,287円 ( 4,716円 ) | 在庫品1日目当日出荷可能 |
5,027円 ( 5,530円 ) | 9日目 |
4,389円 ( 4,828円 ) | 在庫品1日目当日出荷可能 |
4,288円 ( 4,717円 ) | 9日目 |
3,958円 ( 4,354円 ) | 在庫品1日目当日出荷可能 |
4,678円 ( 5,146円 ) | 在庫品1日目当日出荷可能 |
5,038円 ( 5,542円 ) | 9日目 |
4,288円 ( 4,717円 ) | 9日目 |
4,918円 ( 5,410円 ) | 在庫品1日目当日出荷可能 |
4,797円 ( 5,277円 ) | 在庫品1日目当日出荷可能 |
4,918円 ( 5,410円 ) | 在庫品1日目当日出荷可能 |
4,838円 ( 5,322円 ) | 在庫品1日目当日出荷可能 |
3,187円 ( 3,506円 ) | 在庫品1日目当日出荷可能 |
4,043円 ( 4,447円 ) | 在庫品1日目当日出荷可能 |
3,992円 ( 4,391円 ) | 在庫品1日目当日出荷可能 |
3,838円 ( 4,222円 ) | 在庫品1日目当日出荷可能 |
3,188円 ( 3,507円 ) | 在庫品1日目当日出荷可能 |
3,693円 ( 4,062円 ) | 9日目 |
3,848円 ( 4,233円 ) | 9日目 |
3,518円 ( 3,870円 ) | 9日目 |
