高精度 MTタッチスイッチ P08/P10/P12
- 通常単価(税別)
- 8,818円～13,558円
- 税込単価
- 9,700円～14,914円
【特長】・0.5μmの繰返し精度（レンジ）・誤信号による判定ミス、チョコ停が減...
詳細情報を確認するご注意
- コンタクトは別売となります。（T：着脱式（ネジM2.5）のみ）
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- こちらの対象品を使用する前に、必ず使用前注意事項を確認してください。
初期不良の疑いがある場合、原因と対策のご確認をお願いいたします。>>よくある故障内容と原因・対策含め、その他ご使用上の注意はこちら
商品情報

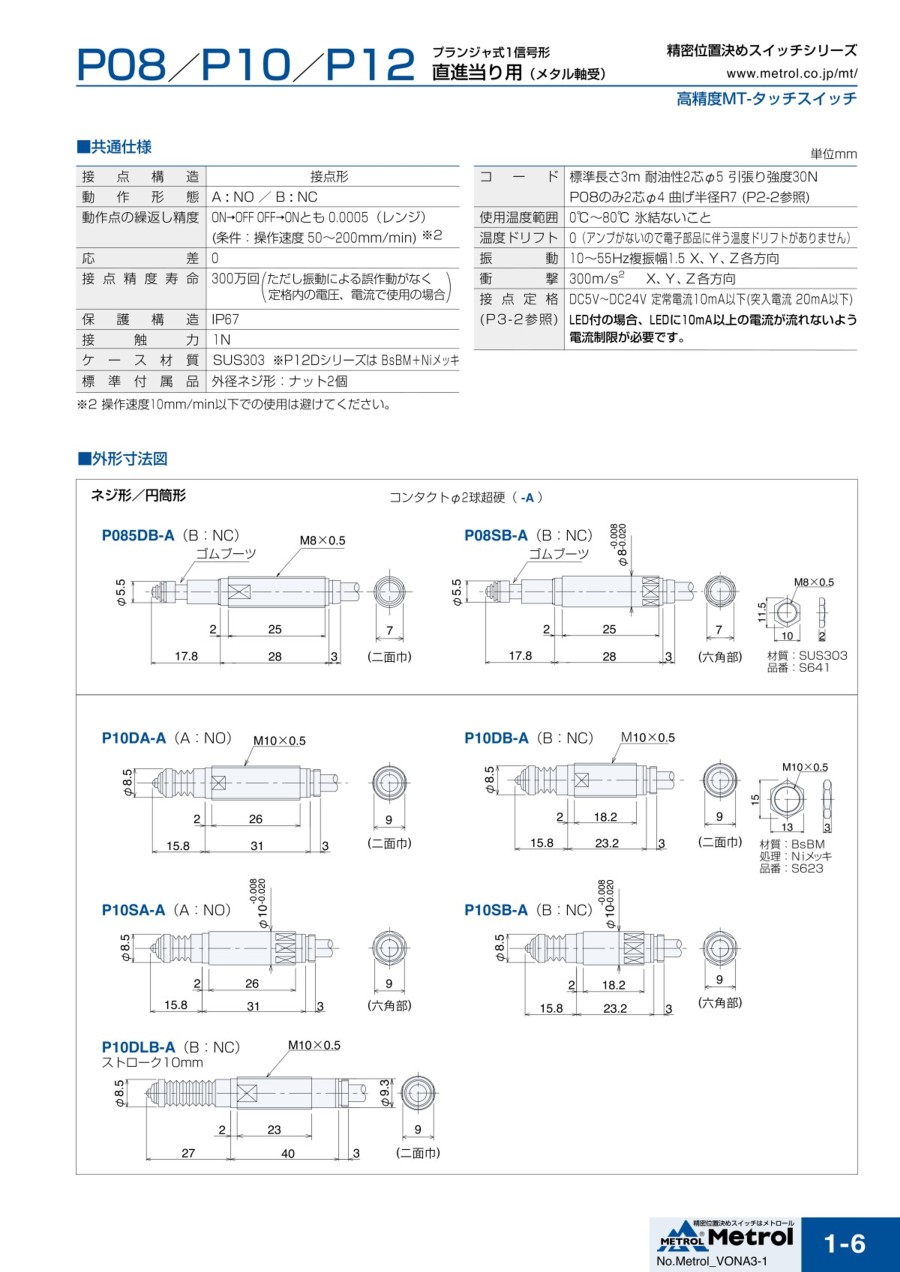

外形図
製品仕様
プランジャ式1信号形 直進当り用 （メタル軸受）
製品仕様
| 接点構造 | 接点形 |
|---|---|
| 動作点の繰返し精度 | ON⇄OFFとも 0.0005mm(レンジ)* |
| 動作までの動き | 約0.2mm(A：NO)／ なし(B：NC) |
| 保護構造 | IP67 * |
| 応差 | 0(精密機械式のため、ON/OFFの間に生じる不感帯がありません) |
| 接点精度寿命 | 300万回 |
| 接触力 | 1N * |
| 温度ドリフト | 0(アンプがないので、電子部品に伴う温度ドリフトがありません) |
| 使用温度範囲 | 0℃〜80℃(氷結ないこと) |
| 接点定格 | DC5V〜DC24V 定常電流10mA以下(突入電流20mA以下) |
- ※ P10MCシリーズは仕様が異なります。詳細はカタログをご参照ください。
直進当り用 P08/P10シリーズ
| 代表形式名 | 動作形態 | ストローク | 取付部 |
|---|---|---|---|
| P085DB-A | B：NC | 3mm | M8×0.5 |
| P08SB-A | B：NC | 3mm | φ8 |
| P10DA-A | A：NO | 3mm | M10×0.5 |
| P10DB-A | B：NC | 3mm | M10×0.5 |
| P10SA-A | A：NO | 3mm | φ10 |
| P10SB-A | B：NC | 3mm | φ10 |
| P10DLB-A | B：NC | 10mm | M10×0.5 |
| P12DA-A | A：NO | 3mm | 2-M4 |
| P12DB-A | B：NC | 3mm | 2-M4 |
| P12DLB-A | B：NC | 10mm | 2-M4 |
接点形スイッチ
| 接点定格 | DC5V～DC24V 定常電流 10mA以下 突入電流 20mA以下 （LED無しのスイッチは、DC1V～24Vまで可能） |
|---|---|
| 絶縁抵抗 | 100MΩ以上DC250Vメガーにて |
| 動作形態 | A：NO（常時開）またはB：NC（常時閉） |
キャブタイヤコード
・ロボットケーブル適合品です。
・UL、CSA、EN等の安全規格に該当しませんが、使用電圧・電流が小さいため、安全性に問題ありません。
| 導体材質 | 銅錫合金・密着巻 | |
|---|---|---|
| 導体抵抗 | 1Ω/m （1芯当り） | |
| 外皮材質 | スチロール非移行性 （耐油、耐アルカリ性） | |
| 最小曲げ半径 | 7mm | |
| 外径 | φ2.8 | 2芯 |
| φ4 | 2芯、3芯 | |
| φ5 | 2芯、4芯 | |
| 外皮色 | 黒 | 2芯、4芯 の場合は常時閉（B：NC）用 3芯の場合は、CSF用 |
| 灰 | 2芯の場合は常時開（A：NO）用 （高精度MT-タッチスイッチシリーズは除く） | |
使用例
活用事例
例:半導体検査装置テーブルのXY軸を補正
従来のXY軸テーブルでは使用しているうちに、機械の自己発熱によりテーブルのXY座標がμm単位でずれてしまう。
MTシリーズによる熱変位補正ではμm単位でXY軸の熱変位を検知。
アプリケーション
IP67のため、クーラントや切粉が飛び散る工作機械の悪環境下に強い
ツールの摩耗をμmレベルで検出し、加工精度が向上
ロボットのZ軸の熱変位を、μm単位で補正
接触式変位センサの1/10の価格で、0.5mm厚の板金の2枚取りを検知
駆動部の原点出しで、サーボモータ並みの性能を発揮
研削ワークの寸法を、0.5μmの精度で計測
XY軸テーブルの熱変位を、μm単位で補正
CMYK各ドラムのズレを、μm単位で安定して検出
悪環境下での研削盤砥石の摩耗を、0.5μm精度で補正
商品特長詳細
IP67の保護構造で水やクーラント、切粉が飛び散る悪環境にも対応できるタッチスイッチ。
高精度位置決めスイッチが選ばれる理由
スパッタ・クーラント・切粉がかかる悪環境下の自動車製造ラインにおいて、超高精度位置信号を安定出力できるスイッチとして、トヨタ自動車と共同開発。アンプを使用しない「精密機械式」なので、外部環境や自己発熱による温度ドリフトや、応差がなく、μm台の変位の連続検出や、微小動作の検知も可能。
防水構造に特殊コーティングゴムを採用、水はもちろん広範囲のクーラント(特にアルカリ性)にも対応。切粉や切削油が飛び散る工作機械機内での、刃物の原点出し用途では、50万台の採用実績があり、世界トップクラスのシェア。
製品比較情報
| メトロールの 高精度MT-タッチスイッチ | 接触式変位センサ | レーザー式変位センサ | |
|---|---|---|---|
| 検出方式 | 接触式(精密機械) | 接触式(電気) | 非接触式(光) |
| 繰返し精度 | ◎ 0.5μm | ○ 1μm | |
| 応差 | ○ なし | × あり | |
| 温度ドリフト・外部環境の影響 | ○ 受けない (頻繁なマスタ合わせが不要) | △ 外部環境の変化や、自己発熱の影響を受ける (頻繁なマスタ合わが必要) | |
| 検出体の反射率・表面荒さ・水滴付着の影響 | ○ 受けない | ○ 受けない | × 受ける |
| 保護構造 | ◎ IP67 (クーラントや切粉が飛散する悪環境でも使用可) | ○ IP67 (クーラントや切粉が飛散する悪環境には不向き) | |
| 寿命 | 300万回 | 1000万回 | なし (過電流による素子の破損が多い) |
| 数値表示 | × 表示不可 (ON／OFF信号) | ○ 表示可能 (自動化のインラインでは、数値表示が不要な場合が多い) | |
接触式のデメリット
液体や、柔らかいワークなど、触れる事のできないものは、検出できない。
ワークに触れる時間が必要なため、タクトタイムが長くなる場合がある。
ワークに接触して検出するため、測定レンジが非接触式に比べて短くなる。
製品比較情報
高いコストパフォーマンス、高精度を必要としない位置決めは「CS-タッチスイッチ」を選択ください。
世界最小サイズ、狭い箇所での精密位置決めは「超小形PT-タッチスイッチ」を選択ください。
開発秘話
スパッタ・クーラント・切粉がかかる悪環境下の自動車製造ラインにおいて、
超高精度位置信号を安定出力できるスイッチとして、トヨタ自動車と共同開発しました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,848円 ( 9,733円 ) | 在庫品1日目当日出荷可能 |
9,398円 ( 10,338円 ) | 15日目 |
9,652円 ( 10,617円 ) | 在庫品1日目当日出荷可能 |
9,398円 ( 10,338円 ) | 在庫品1日目当日出荷可能 |
8,818円 ( 9,700円 ) | 在庫品1日目当日出荷可能 |
9,694円 ( 10,663円 ) | 在庫品1日目当日出荷可能 |
10,736円 ( 11,810円 ) | 在庫品1日目当日出荷可能 |
11,421円 ( 12,563円 ) | 在庫品1日目当日出荷可能 |
9,344円 ( 10,278円 ) | 15日目 |
9,995円 ( 10,995円 ) | 在庫品1日目当日出荷可能 |
9,622円 ( 10,584円 ) | 在庫品1日目当日出荷可能 |
10,203円 ( 11,223円 ) | 在庫品1日目当日出荷可能 |
9,620円 ( 10,582円 ) | 15日目 |
9,837円 ( 10,821円 ) | 在庫品1日目当日出荷可能 |
10,472円 ( 11,519円 ) | 在庫品1日目当日出荷可能 |
10,197円 ( 11,217円 ) | 在庫品1日目当日出荷可能 |
9,995円 ( 10,995円 ) | 在庫品1日目当日出荷可能 |
10,514円 ( 11,565円 ) | 在庫品1日目当日出荷可能 |
11,810円 ( 12,991円 ) | 在庫品1日目当日出荷可能 |
11,547円 ( 12,702円 ) | 在庫品1日目当日出荷可能 |
12,704円 ( 13,974円 ) | 在庫品1日目当日出荷可能 |
11,077円 ( 12,185円 ) | 在庫品1日目当日出荷可能 |
12,161円 ( 13,377円 ) | 在庫品1日目当日出荷可能 |
8,848円 ( 9,733円 ) | 15日目 |
9,398円 ( 10,338円 ) | 15日目 |
8,848円 ( 9,733円 ) | 在庫品1日目当日出荷可能 |
9,398円 ( 10,338円 ) | 15日目 |
9,400円 ( 10,340円 ) | 15日目 |
10,008円 ( 11,009円 ) | 15日目 |
10,558円 ( 11,614円 ) | 15日目 |
10,008円 ( 11,009円 ) | 15日目 |
10,558円 ( 11,614円 ) | 15日目 |
13,558円 ( 14,914円 ) | 15日目 |
12,978円 ( 14,276円 ) | 15日目 |
詳細情報
基本情報
【特長】
・0.5μmの繰返し精度（レンジ）
・誤信号による判定ミス、チョコ停が減らせる
・微小変位の連続検知が可能
・電源電圧、自己発熱による信号点のドリフトがない
・定格範囲内で使用する場合、長寿命（300万回）
・IP67の保護構造で、水やクーラント、切粉が飛び散る悪環境に対応
・CNC工作機械や自動車製造ラインなどの悪環境下での精密位置決めを実現可能
【用途】
・半導体検査テーブルの原点出しや印刷機械ドラムのズレ検知に
・薄い板金の2枚取り防止に
・パルスモーターの駆動原点出しに
・平面研削盤のワーク寸法計測や研削盤の砥石摩耗検出に
ご注意
- コンタクトは別売となります。（T：着脱式（ネジM2.5）のみ）
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- こちらの対象品を使用する前に、必ず使用前注意事項を確認してください。
初期不良の疑いがある場合、原因と対策のご確認をお願いいたします。>>よくある故障内容と原因・対策含め、その他ご使用上の注意はこちら
